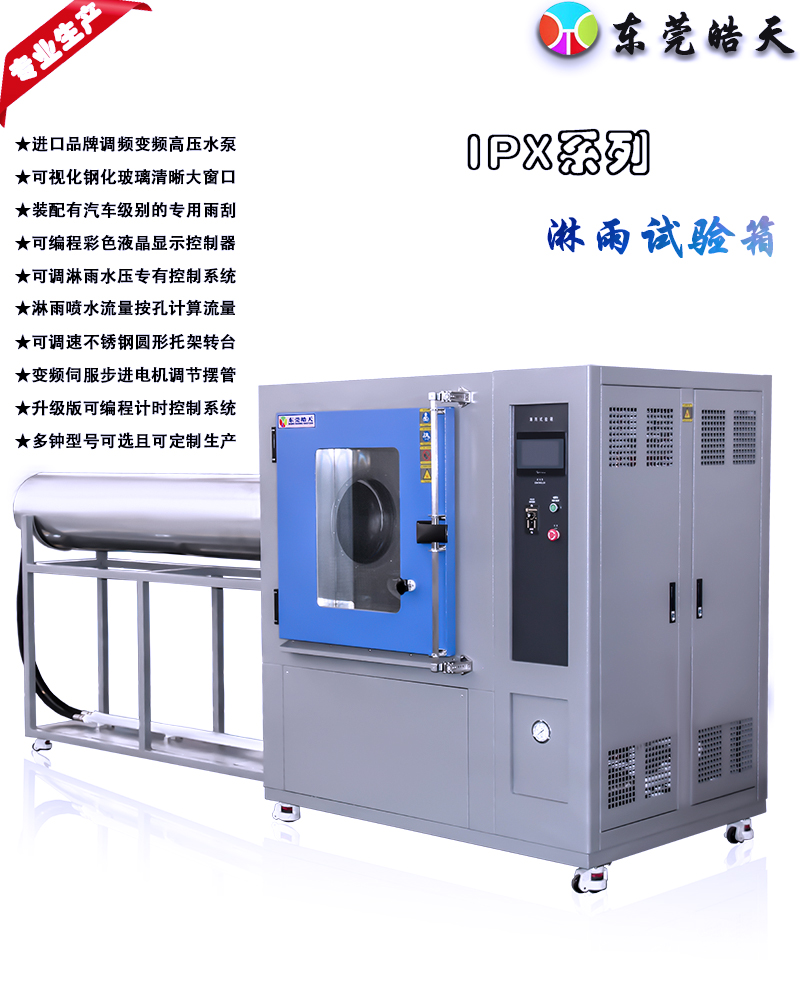

淋雨试验箱适用于外部照明和信号装置及汽车灯具外壳防护,能够提供逼真的模拟电子产品及其元器件在运输和使用期间可能受到的临水和喷淋试验等各种环境,已达到检测各种产品的防水性能。

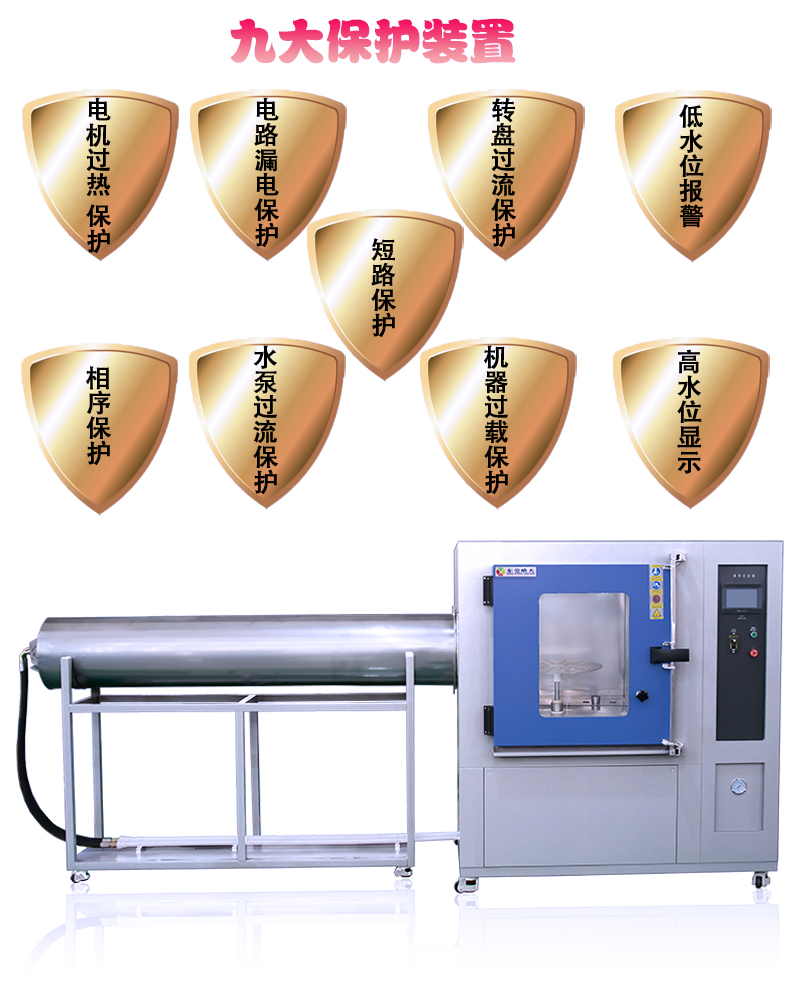

六、安全保护系统
1.机械限位:在水箱上下位置设有极限位置开关,防止位置超位;
2.电气系统:电机过载保护
3.总电源相序和缺相保护、漏电保护、短路保护。
4.水箱缺水报警;
七、设备使用条件
1、供电条件:电压:220v±10%,单相三线制;频率:50Hz;
2、供水条件:可使用自来水或过滤水;

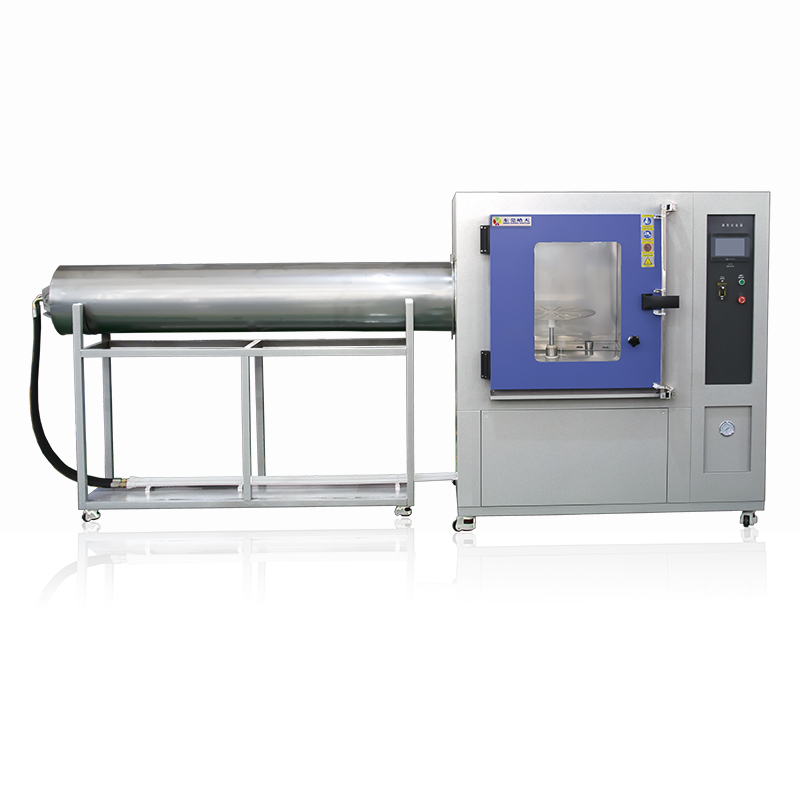

箱体结构
1. 箱体采用SUS304不锈钢材料,试验箱上部为试验室和控制屏,下部安装水泵、水箱、电动机和减速传动机构。

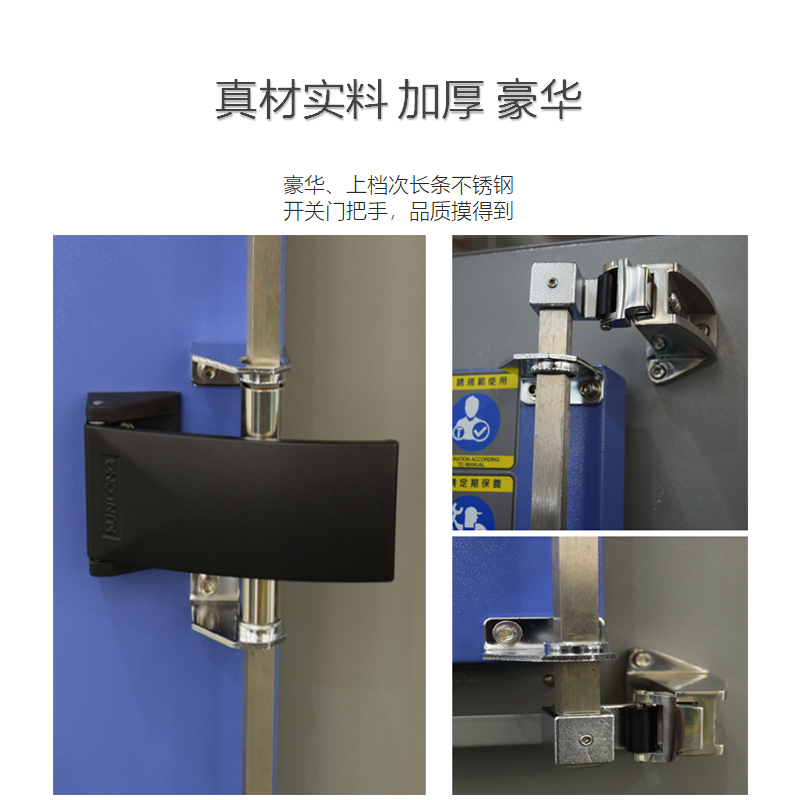

2.箱体门为有机玻璃,采用硅橡胶密封,有较好的密封性能,门上装有雨刮器便于观察试验情况。
3.喷管采用不锈钢管制造,喷孔采用激光加工技术,具有较高的精度。
4.工作室其他所有接触水的部分均采用不锈钢活铜质材料,不会产生锈蚀现象。
二、结构特点:
1、摆管结构:
1)摆管:自动、定时停摆;多种调整方便、准确的摆动角度(60°/90°/120°);摆管在摆动的每个极限位置上能无冲击、无震动地平稳转换摆动方向;摆速可调(用变频器驱动电机),平均摆动速率可调整至约60°/s或10r/min。
2、结构材料:
1)摆管和支承台的金属材料均为不锈钢;
2)挡水罩材料为不锈钢;
3)其他与水有接触的部件材料为不锈钢或铝合金;
4)输水软管材料为硅橡胶。
3、供水系统:

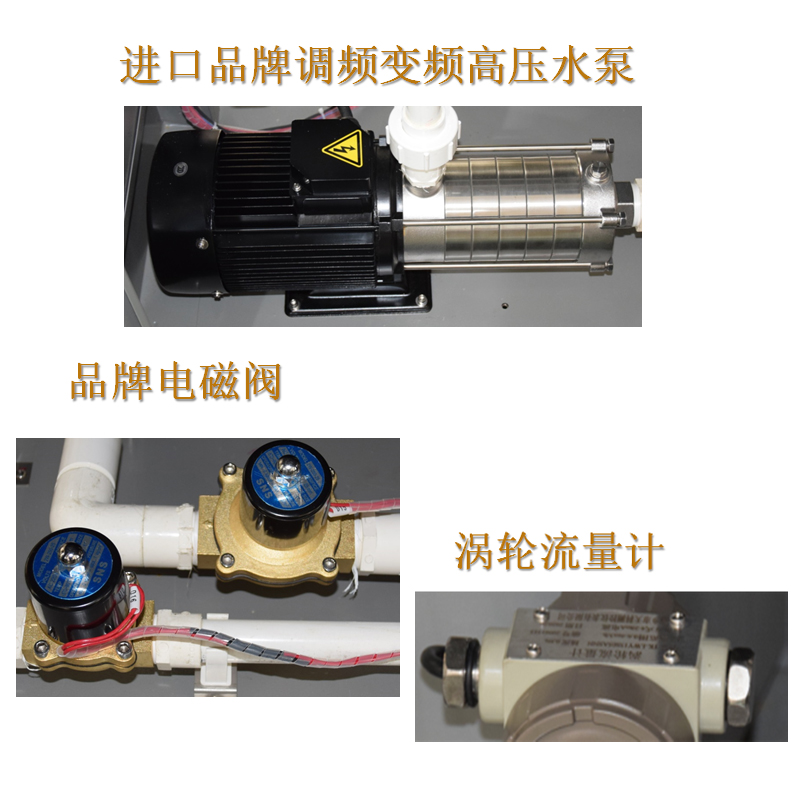

1)水泵供水,有滤水装置,配压力表(位于摆管进水端附近)和流量计;
2)配流量(压力)调节阀;
3)摆动中摆管内的水压稳定,出水流量恒定。
三、符合标准:
GB4208-2008 外壳防护等级(代码IPX3、IPX4);
GB4706.1-2005 家用和类似用途电器的安全通用要求;
GB7000.1-2008 灯具一般安全要求与试验。

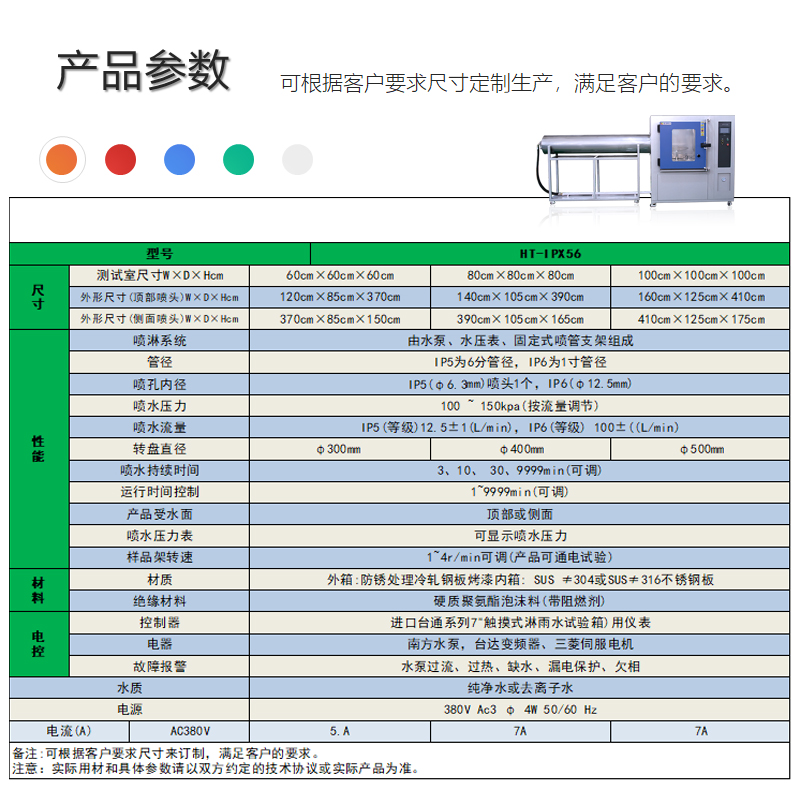

规格型号:
型号 工作室尺寸D×W×H 外型尺寸D×W×H
HT-IPX56 600×600×600mm 1200×850×370mm
摆管喷水孔径:0.4
喷水孔间距:50mm
喷水环半径:R400mm/R500mm
喷水管管径:φ18mm
摆管摆角幅:±45°、±60°、±90°
摆速调节:无级调速
喷水水压:约50~100kpa可调
试验时间:1~9999 秒 分钟 小时可调
试验台转速:1~5±1r/min
喷水数量:23个
尊敬的客户:
因各款检测仪器都有行业特性,具体的产品详细价格,请务必在购买前联系我们
