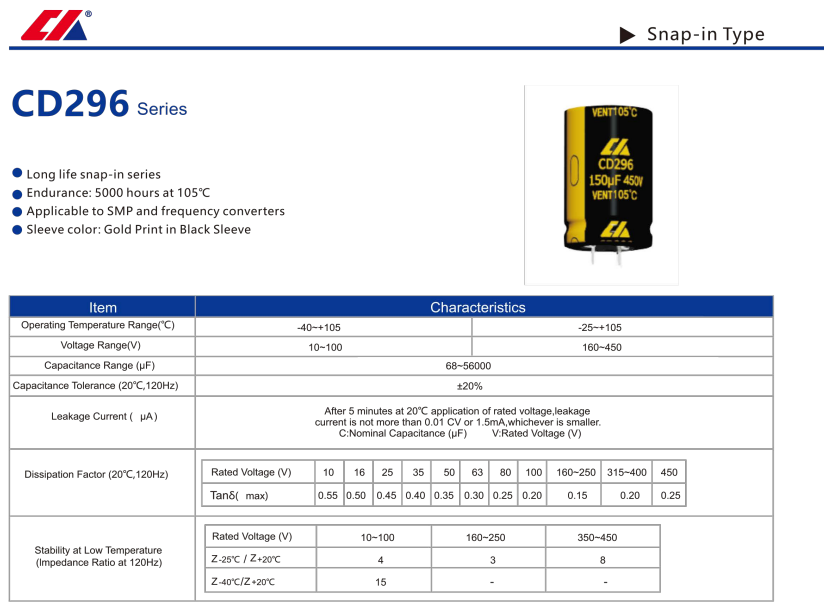

CD296 系列

插脚式

长寿命插脚式系列

耐久性：在 105°C 下可达 5000 小时

适用于：开关电源和变频器

套管颜色：黑色套管，金色印刷

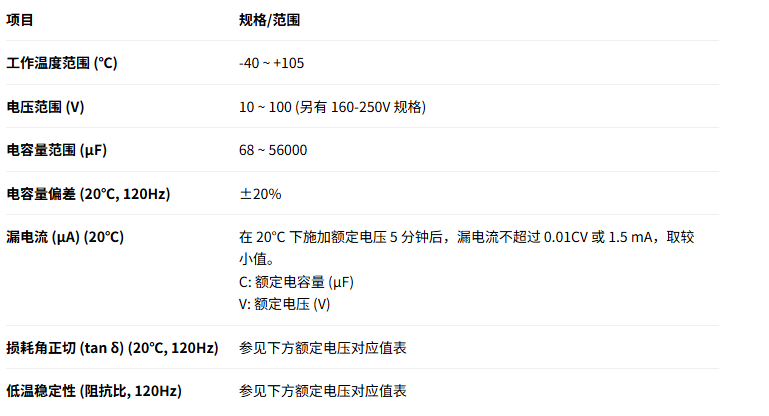

系列特性：

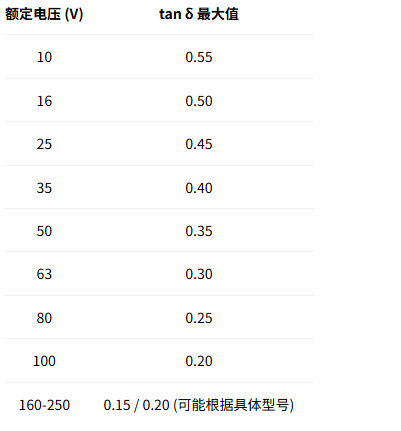

损耗角正切 (tan δ) 规格 (于 120Hz)

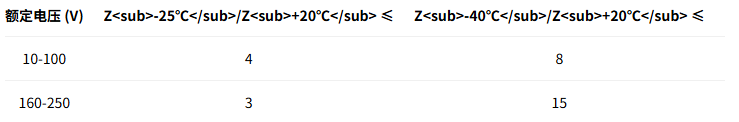

低温稳定性 (阻抗比, 于 120Hz)

注释：对于 160-250V 规格，Z<sub>-25℃</sub>/Z<sub>+20℃</sub> 比值 ≤ 3。

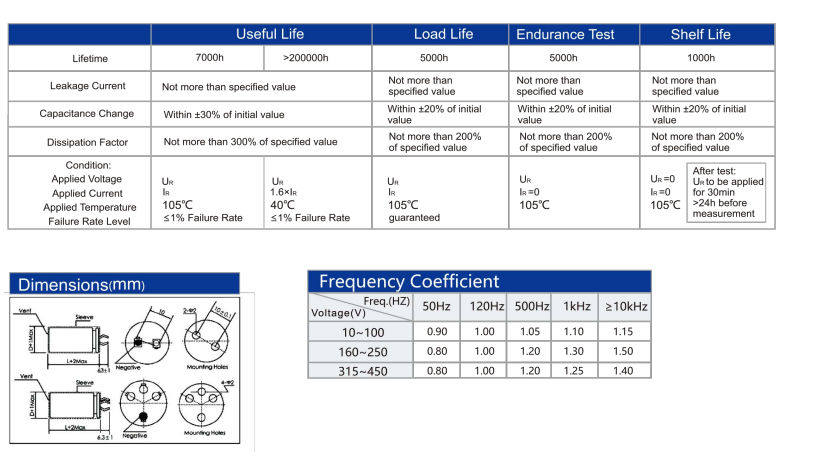

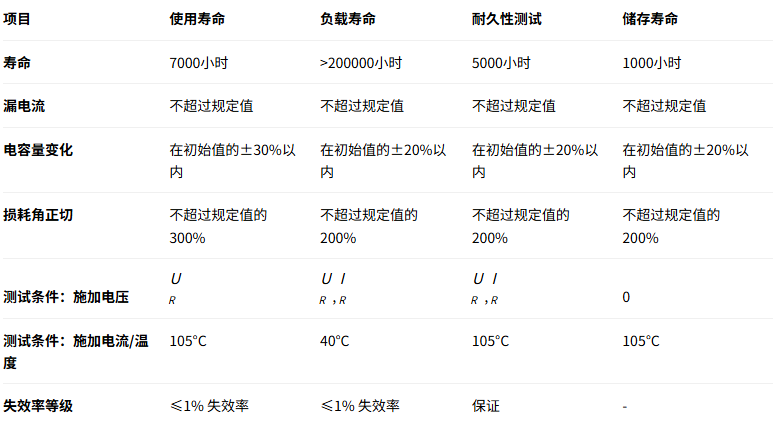

寿命与测试条件

项目	使用寿命	负载寿命	耐久性测试	储存寿命
寿命	7000小时	>200000小时	5000小时	1000小时
漏电流	不超过规定值	不超过规定值	不超过规定值	不超过规定值
电容量变化	在初始值的±30%以内	在初始值的±20%以内	在初始值的±20%以内	在初始值的±20%以内
损耗角正切	不超过规定值的300%	不超过规定值的200%	不超过规定值的200%	不超过规定值的200%
测试条件：施加电压	$U_{R}$	$U_{R}$ , $I_{R}$	$U_{R}$ , $I_{R}$	0
测试条件：施加电流/温度	105°C	40°C	105°C	105°C
失效率等级	≤1% 失效率	≤1% 失效率	保证	-

测试后测量条件：

在105°C下测试后，于室温下恢复 >24小时，并在测量前于20°C下施加额定电压（ $U_{R}$ ）30分钟。

尺寸图

标题：尺寸（毫米）
说明：图示为元件的物理尺寸和引脚极性（负极）标识。

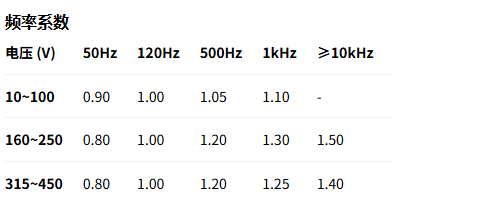

注：表格中的数值为对应频率下的容量比率（以120Hz的容量为基准1.00）。
