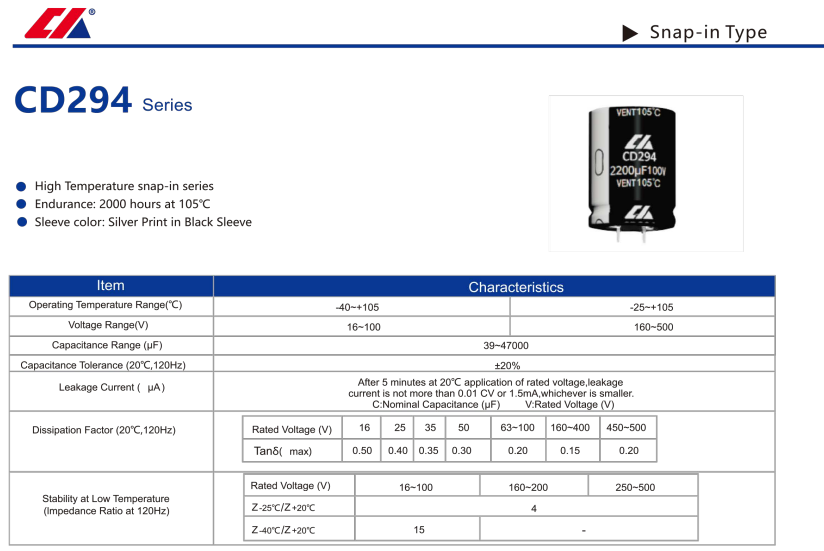

CD294 系列

插脚式

高温插脚式系列

耐久性：在 105°C 下可达 2000 小时

套管颜色：黑色套管，银色印刷

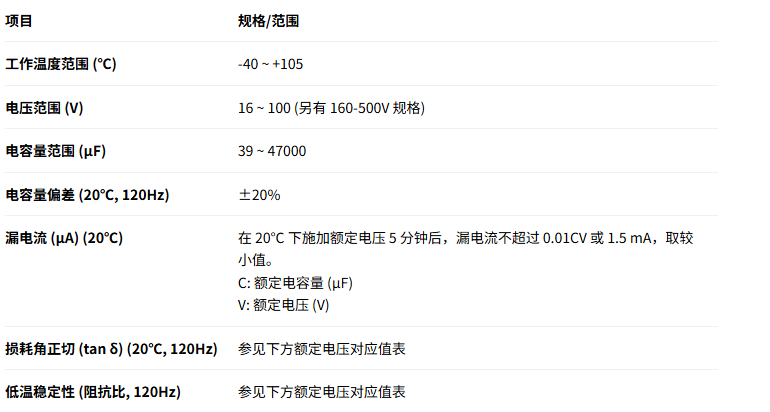

系列特性：

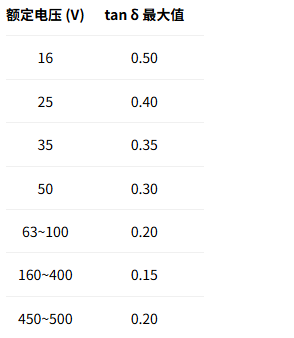

损耗角正切 (tan δ) 规格 (于 120Hz)

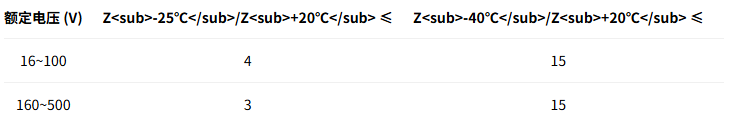

低温稳定性 (阻抗比, 于 120Hz)

注释：

对于 160-500V 规格，Z-25℃/Z+20℃ 比值 ≤ 3。
对于 450-500V 规格，Z-40℃/Z+20℃ 比值 ≤ 15。

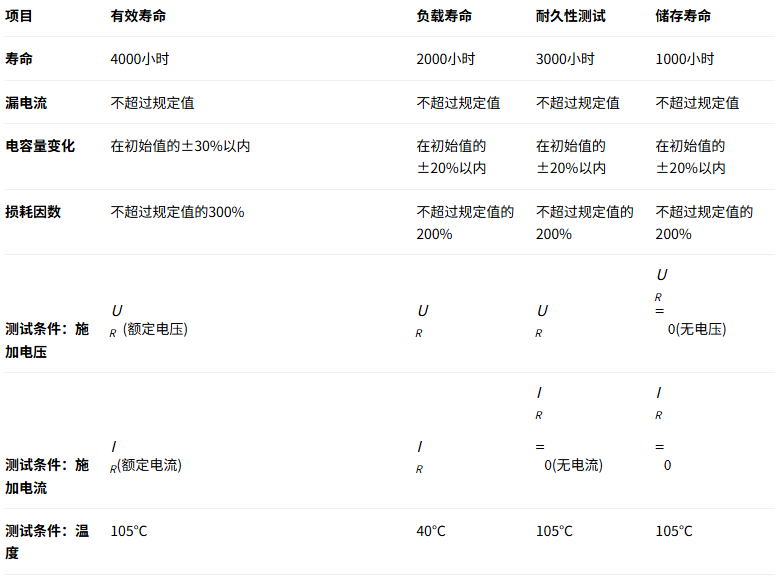

寿命与可靠性测试规范

项目	有效寿命	负载寿命	耐久性测试	储存寿命
寿命	4000小时	2000小时	3000小时	1000小时
漏电流	不超过规定值	不超过规定值	不超过规定值	不超过规定值
电容量变化	在初始值的±30%以内	在初始值的±20%以内	在初始值的±20%以内	在初始值的±20%以内
损耗因数	不超过规定值的300%	不超过规定值的200%	不超过规定值的200%	不超过规定值的200%
测试条件：施加电压	$U_{R}$ (额定电压)	$U_{R}$	$U_{R}$	$U_{R} = 0$ (无电压)
测试条件：施加电流	$I_{R}$ (额定电流)	$I_{R}$	$I_{R} = 0$ (无电流)	$I_{R} = 0$
测试条件：温度	105℃	40℃	105℃	105℃

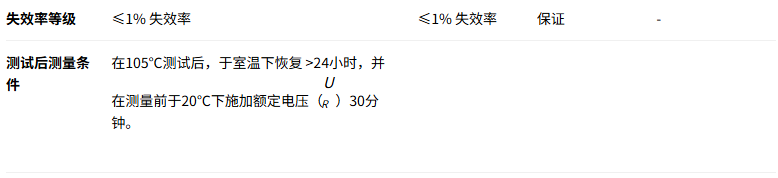

失效率等级	≤1% 失效率	≤1% 失效率	保证	-
测试后测量条件	在105℃测试后，于室温下恢复 >24小时，并在测量前于20℃下施加额定电压（ $U_{R}$ ）30分钟。

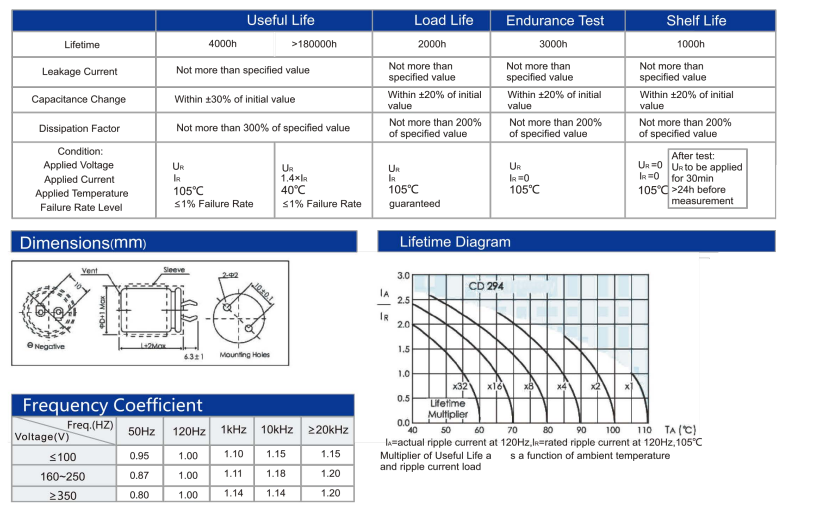

尺寸图

图示说明：展示了元件的物理尺寸、安装孔位、防爆阀位置以及套管。标注了元件符合IP52防护等级。

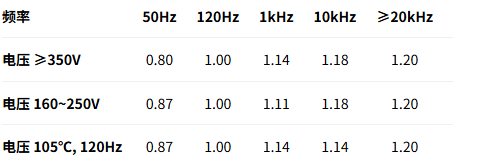

频率系数表

注：表格中的数值为对应频率下的电容量比率（以120Hz下的容量为基准1.00）。

寿命曲线图

标题：寿命曲线图
说明：该图显示了有效寿命倍数与环境温度的函数关系，其中考虑了纹波电流负载的影响。
曲线含义：图表用于估算在不同环境温度和工作电流下，电容器的实际寿命相对于额定条件（105℃, $I_{R}$ ）的倍数。
