产品描述
关于DALI电源的更多内容,请参阅以下文章:
《DALI电源基础知识》
《DALI DT6和DT8的区别》
DALI智能驱动电源适用于商用照明、住宅照明、建筑园艺照明以及博物馆照明等场合。多样化的外形满足灯具的使用要求。该系列输入电压为90~305VAC,与Touch Setting Tool搭配使用,可以对多种调光功能进行设置。
为何需要调光至0.1%
光输出测量值和感知光的区别:
测得的光输出是光度计或类似设备的可量化光值(以英尺烛光为单位)。这是 LED 产品规格表上指示的调光率百分比。
感知光是人眼感知的光量。人眼在低亮度下瞳孔扩张,导致低亮度人眼下感知到的光量高于仪器的光量测试值。
例如调光比(光量测试值)为10%时实际人眼的感知光为32%,调光比为1%时人眼感知光为10%,调光比为0.1%时人眼感知光为3.2%等。
如下图是测试光与感知光的对应关系,纵轴是通过光度计测量的光输出,横轴是人眼感知到的光输出。
|
|
工作原理
设定输出
输出电压范围:8~54VDC,根据灯电压能够自适应。 输出电流范围:100~1500mA,可通过Touch Setting Tool设置 当输出电流为250~1500mA: 驱动处于连续工作状态; 当输出电流为0~250mA: 驱动处于PWM 调制模式,PWM 频率为7.2KHz。 |
编程功能
无线配置工具连接
型号列表
型号列表 | 输出电压范围 | 输出电流范围 | 调光功能 | 外壳结构 | 认证 |
PU012S070AQI350 | 8~50VDC | 150~700mA | DALI-2 | 塑胶外壳 | ENEC,CE,CB,PSE |

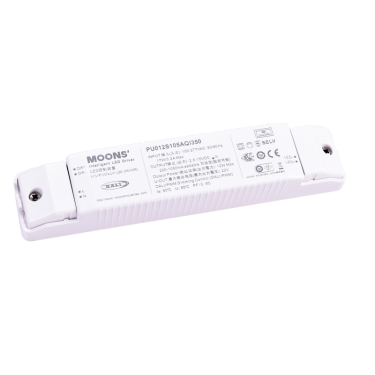

PU012S105AQI350 | 2.5~15VDC | 200~1050mA | ENEC,CE,CB,PSE | ||
PU020S105AQI350 | 8~54VDC | 150~1050mA | ENEC,CE,CB | ||

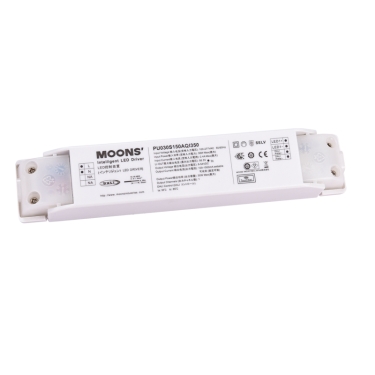

PU030S150AQI350 | 8~54VDC | 100~1500mA | ENEC,CE,CB,PSE |

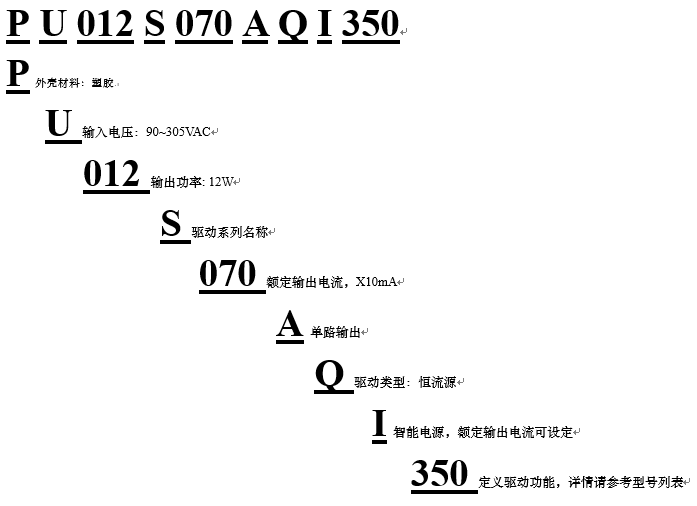

命名注释
