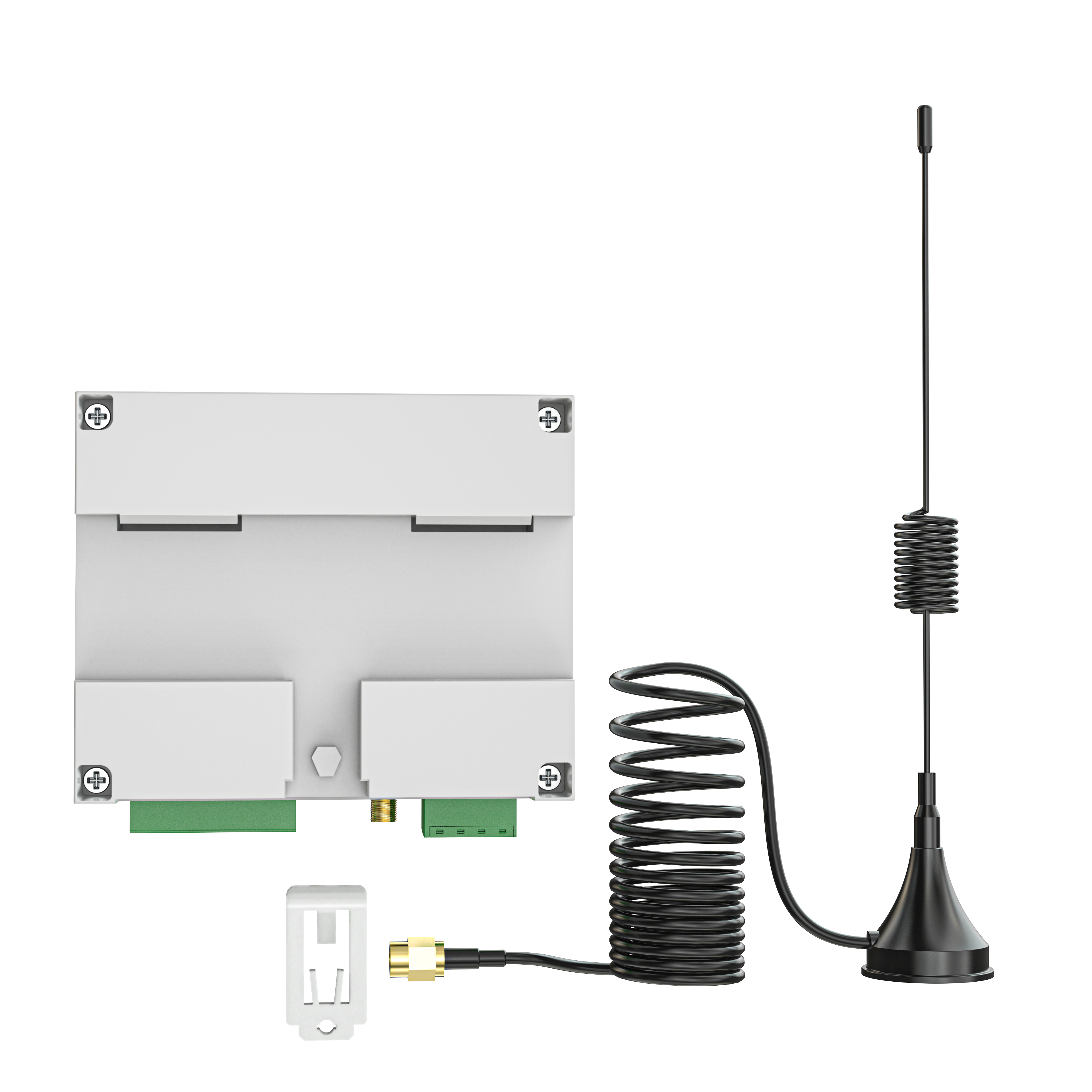

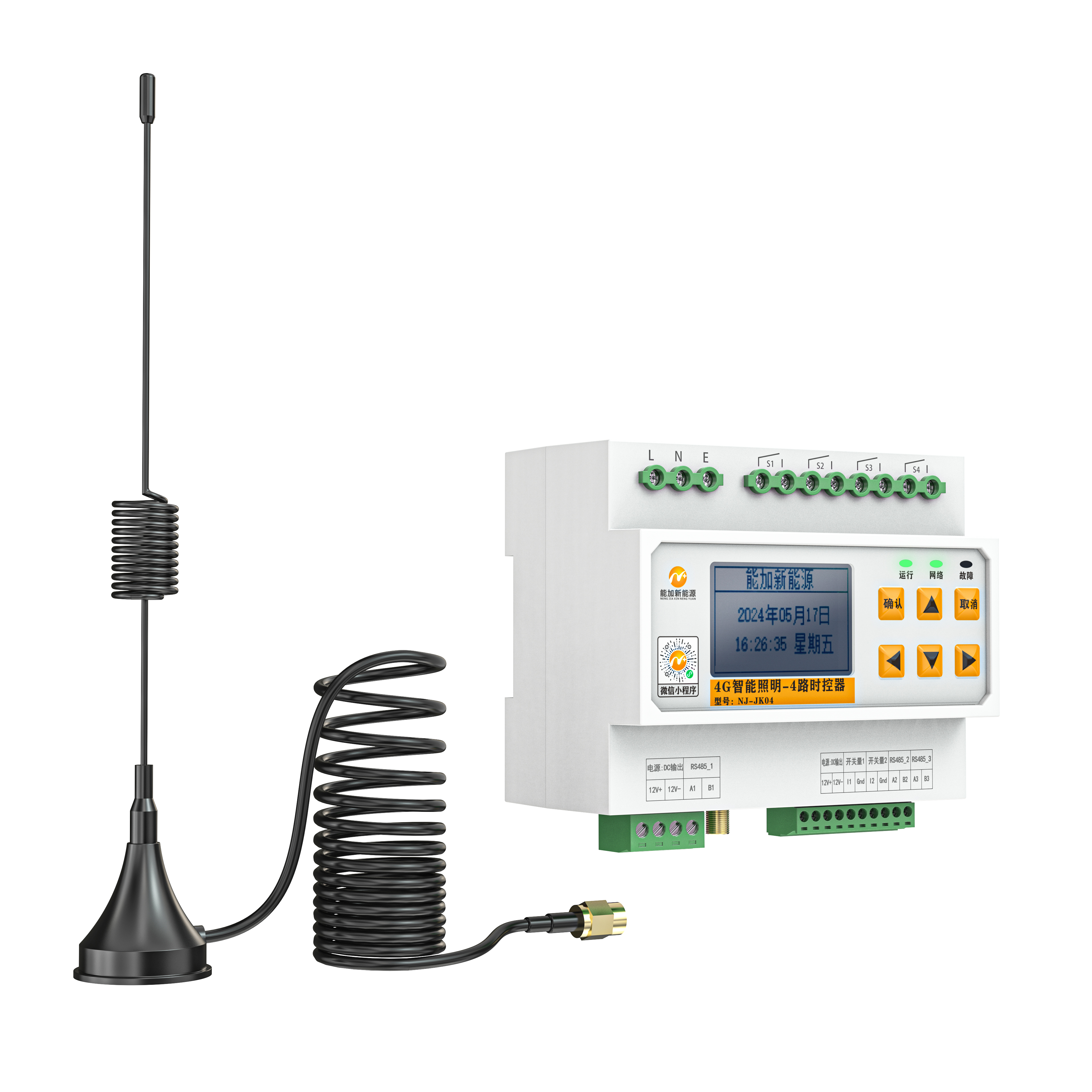

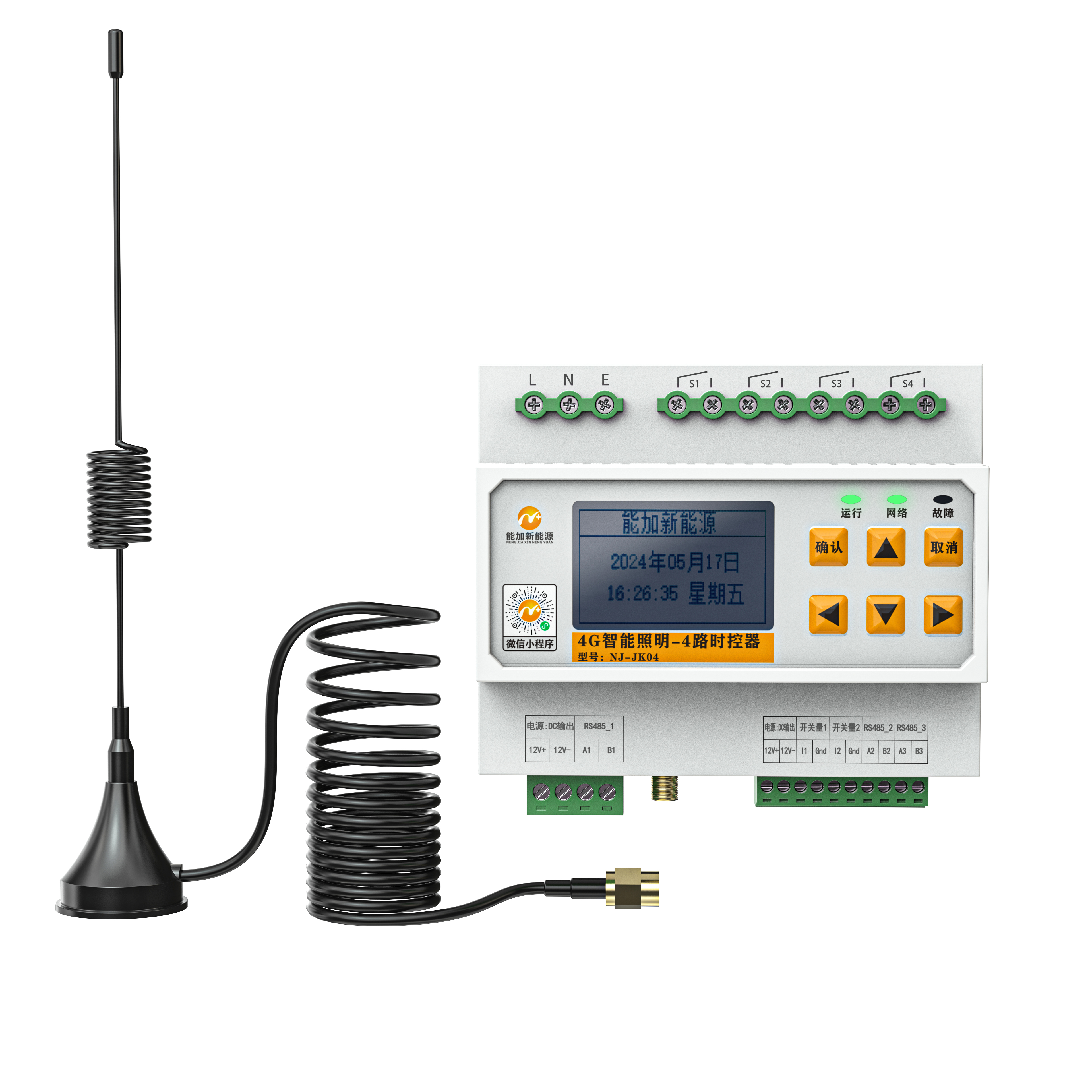

产品介绍

4路远程照明控制终端是一款高效、智能的设备，旨在远程控制和管理照明设备。通过 该终端，用户可以轻松实现对多个独立照明回路或设备的集中控制，提供了便捷、灵活和 智能化的照明解决方案。

● 液晶显示屏，人机交互界面友好。

● rs485接口，标准Modbus协议，远程控制。

● 具备经纬时控，光控，手动控制等功能。

● 星期模式/每路四段时间控制。

● 各输出回路相互隔离，独立使用。

● RTC实时定时，误差<1分钟/年。

产品功能

4路远程照明控制终端是一种能够远程控制和管理照明设备的设备。它通常包含一个控 制单元和相应的通信接口，可以通过网络或其他通信方式与照明设备进行连接和控制。 该产品采用先进的通信技术和用户友好的控制界面，为用户提供多种控制方式，例如 手机应用、电脑软件和云端控制。用户可以随时随地通过这些方式对照明设备进行开关。

● 时控：时控分为固定控制及经纬控制，自动获取GPS定位，根据经纬算法计算出当地日 出日落时间，一年四季变化规律自动调整时间；具备开关时间调整定时功能，每路带4 段定时设置，用户可根据当地环境条件和气候条件灵活调整时间控制。 a. 经纬模式：根据自动定位的位置自动计算当地日出日落时间无需人工手动输入繁琐 的经纬度值

b. 固定模式：每路有4段定时设置，灵活设置开灯和关灯时间，模式可自由组合经纬 或固定模式，灵活实现全夜灯和半夜灯。

● 光控：外置光控探头，具备光辅助控制，如遇阴雨天适当调整开关时间，保证道路正常 照明。

● 星期控制：遇重要节日和特定巡视而特定设置开关灯时间。周一至周日一键启动关闭控 制策略的设置，如遇节假日可灵活控制。

● 工作模式选择 常开模式：回路一直保持断开（关灯）让物联网更简单 常闭模式：回路一直保持接通（亮灯） 自动模式：回路状态跟随定时/光控功能执行

● 手动控制：管理人员可远程在app或web端调控或者拨动控制面板上的按键。当出现紧急 情况时，可远程（控制中心主机或手机APP）调控，或者在控制器主页面上手动拨动面 板上的开关按钮。

● 管理人员可根据当时的作业需求情况，通过管理中心设定相对应的控制策略，一键下发 场景设置，实现对区域照明设备的自由控制。 ● 遥控模式：通过插拔SIM卡，4G CAT.1无线通信功能，实现与云平台通信。

● 断电记忆：通信异常时仍可按照已经设定好的策略运行。在不能与控制后台通信的情况 下，控制器能够按照当前存储的控制策略自动运行。在市电断网的情况下，控制器在恢 复通电后仍能保存上一次的控制模式，无需重新设置。

● 精确定时：配置RTC实时时钟，实现误差不超过1分钟/年。
