ZC-CONTROLLER-485
特点
● 支持DALI和DALI-2设备
● 兼容IEC 62386-103 Ed 2.0标准
● DALI-2应用控制器
● DALI接口带过压保护
● 系统状态LED指示
● 网关带一个RS485输出,可以控制最多12台RS-485
● 接口的窗帘电机
● 适用于标准DIN导轨上安装
● DALI接口,AC输入,网口之间加强绝缘
● 52个DALI驱动器和和最多63个的DALI控制设备
● 10M/100M TCP/IP以太网口支持标准的路由器连接
范围
型号 描述
zc-controller DALI-2网关(含窗帘RS485接口)
规格
供电 230 V ~ 50 Hz
控制系统 DALI-2
消耗DALI总线电流 2 mA
以太网 10/100TCP/IP Ethernet
RS485工作模式 半双工
连接 1-4mm2
6-7
工作温度 0 to 45℃
外壳材质 PC
电气类型 Class II
安装 DIN rail (35 mm)
防护等级 IP 20
兼容标准 IEC62386-103 Ed 2.0
● 需要额外增加DALI总线电源配合使用,如zc-psu。
● 每个电机消耗一个额外的DALI地址,即与12个窗帘
电机连接后,只有52个驱动器可以连接。
● 需要在RS-485线的首位端安装一个终端电阻, 以便
可靠地工作,电阻应与电缆的阻抗相匹配,通常为
120欧姆。
● 窗帘电机作为DALI驱动器出现在控制器上,可以采
用和DALI驱动器相同的配置方式。
● 在运行前必须将每个RS485电机预先进行限位设置。
尺寸
单位:mm

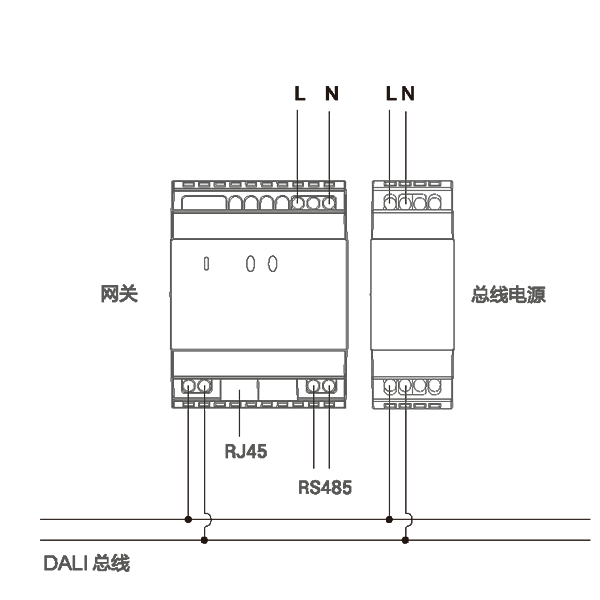

接线图
