DALI-2 网关

特点

● 支持DALI和DALI-2设备

● 兼容IEC 62386-103 Ed 2.0 标准

● 兼容DALI的应用控制器

● DALI接口带过压保护

● 系统状态LED指示

● 适用于标准DIN导轨上安装

● DALI接口，AC输入，网口之间加强绝缘

● 10M/100M TCP/IP 以太网口支持标准的路由器连

● 支持64个DALI驱动器和和最多63个的DALI控制设备

产品范围

型号                                              描述

zc-controller                                DALI-2 网关

规格

供电                                          230V~50Hz

控制系统                                   DALI-2

消耗DALI总线电流                    2 mA

以太网                                       10/100 TCP/IP Ethemet

连接                                          1-4mm2

                                                  6-7

工作温度                                   0 to 45℃

外壳材质                                   PC

电气类型                                   Class II

安装                                           DIN rail(35mm)

防护等级                                   IP 20

兼容标准                                   IEC 61347-2-11

                                                  IEC 60950-1

                                                  CISPR15

                                                  EN55015

                                                  EN 55015

                                                  EN 55022

                                                  IEC 62386-103 Ed 2.0

                                                  EMC-2004/108/EC

                                                  LVD-2006/95/EC

注意：

需要额外的DALI总线电源配合使用，例如zc-psu。

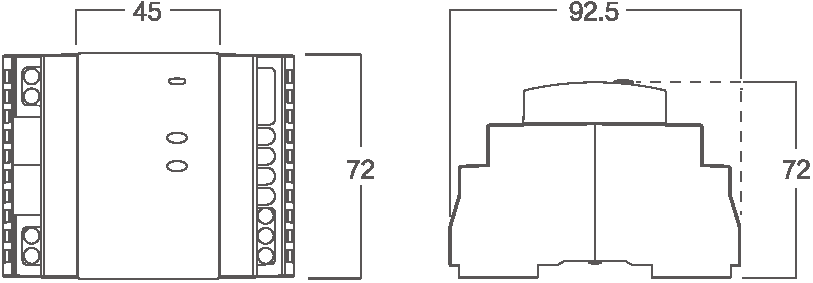

尺寸

                  单位:mm

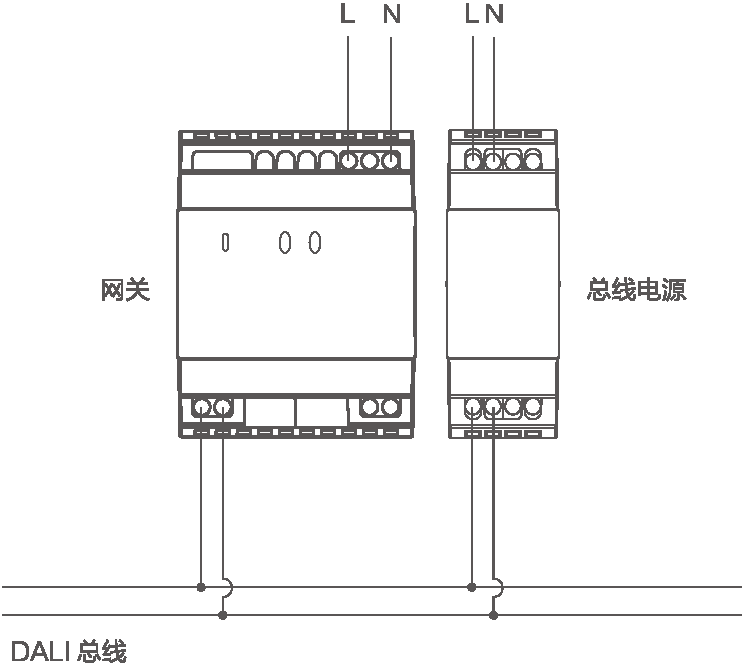

接线图
