一、 综合概述

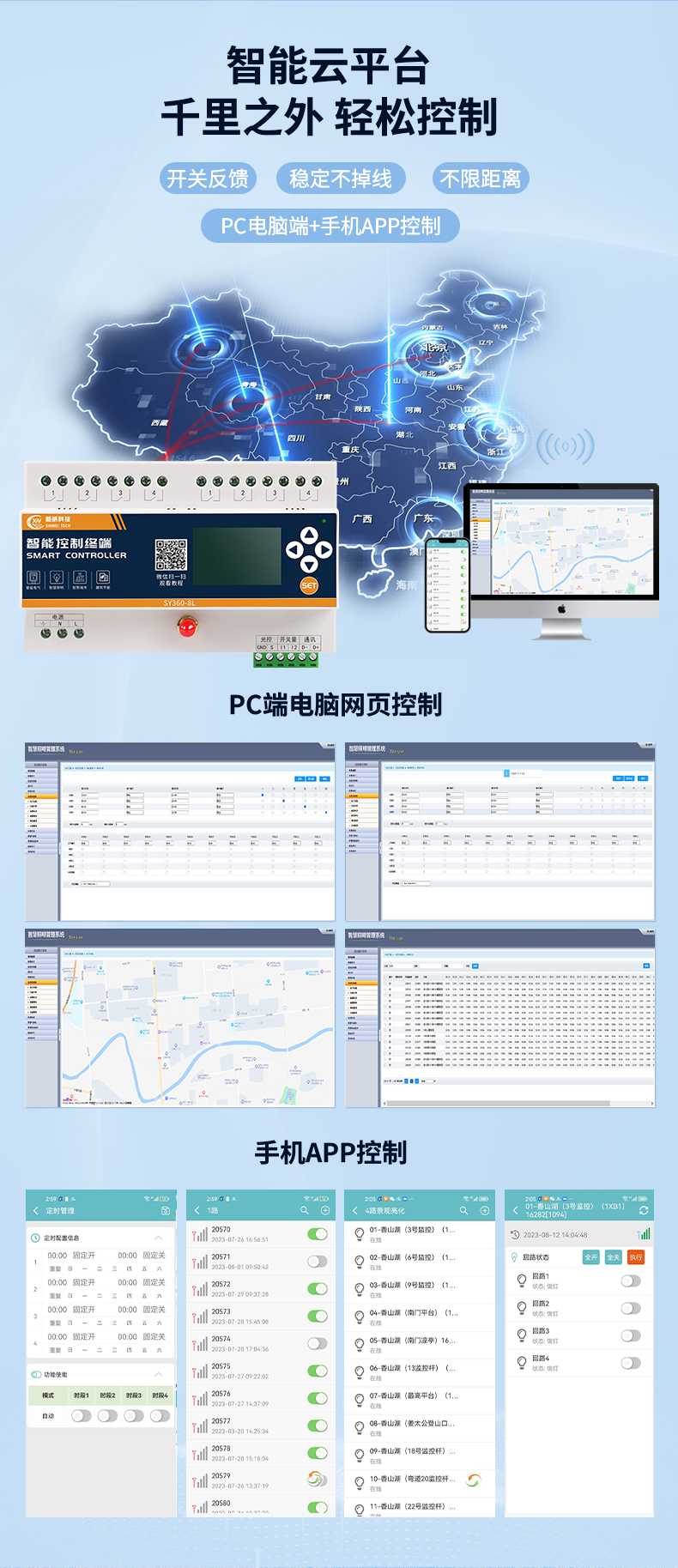

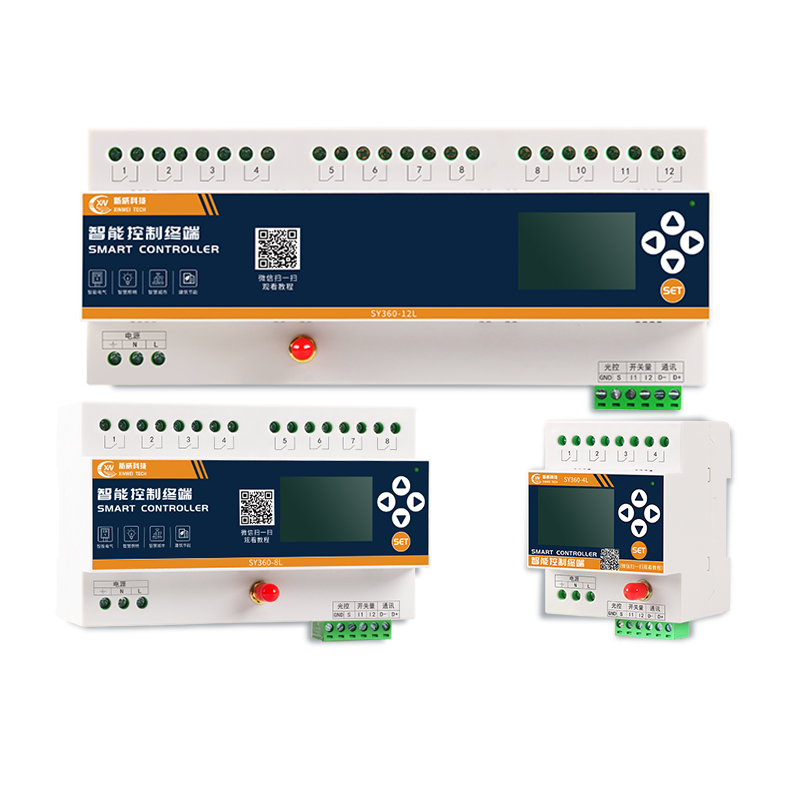

智能照明远程控制终端（以下简称 SY360）系列产品是我公司总结多年行业经验,总结、归纳前几代产品的优、缺点，全新升级开发的多功能远程控制设备。它通过物联网通讯技术 4G-Cat.1实现了控制设备和监控中心的无线互联，实现根据时间、光照度定时开启及关闭系统，与智能电表对接实现电流电压实时监测和电能累计、漏电检测等功能，用户可以通过Web端云平台或者手机APP端实现对每台设备的实时监控。

二、 功能描述

1、 控制功能

SY360硬件电路采用进口工业级设计而成，设备具备多种控制方式，满足智慧城市景观亮化路灯照明控制的需求。

● 手动控制：设备具有本地手动控制功能。用户通过本地    LCD显示屏及键盘即可完成。方便用户本地调试。

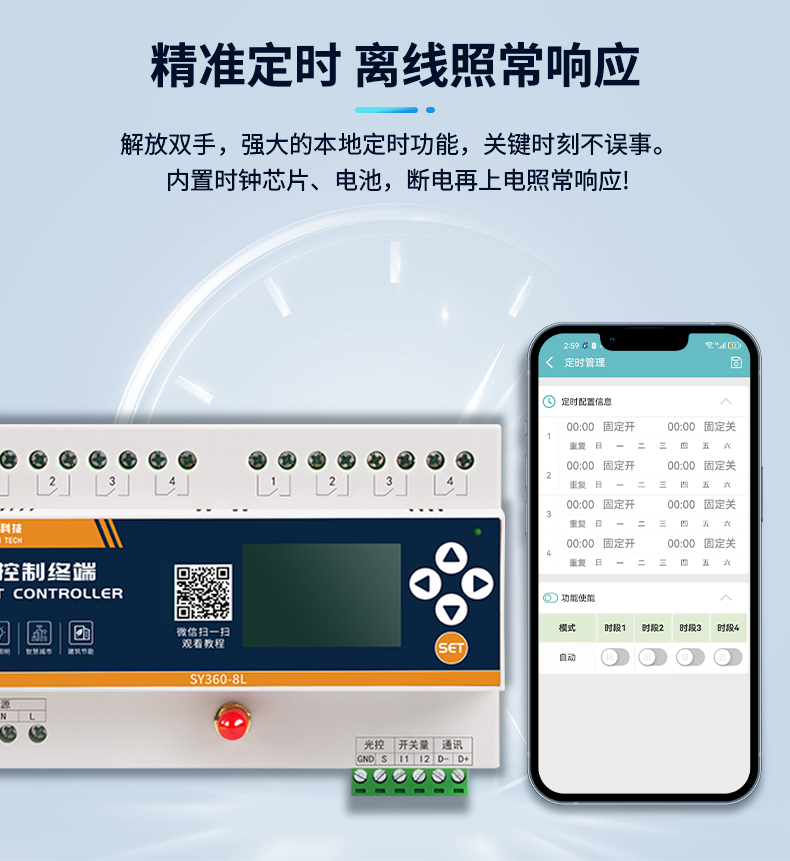

● 定时控制：设备具备多种控制定时策略，用户可以针对不同回路设置不同的开关灯时间；设备内置周计划，用户选择更容易。

● 经纬度控制：系统可以设置为经纬度控制式，根据设置当地经纬度，系统自动计算出开关灯时间。在经纬度模式下，开关灯时间将随着日期的变化而变化。（设备自带经纬度修正功能，无需手动输入修改。）

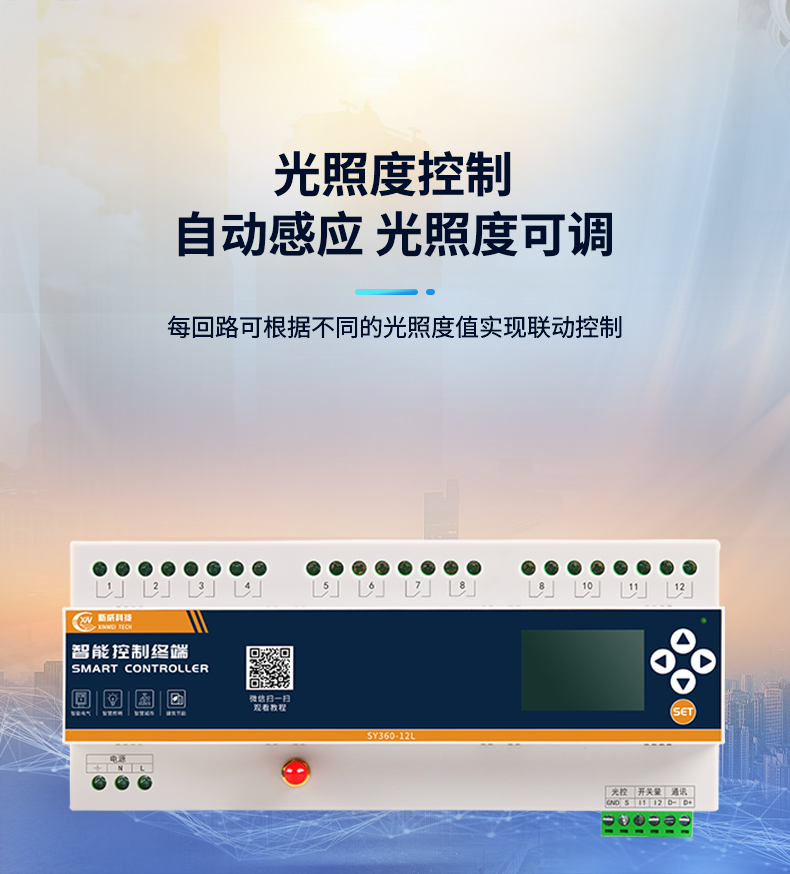

● 光照度控制：设备具有光照度采集接口，可根据本地环境亮度变化开关灯，天黑开灯、天亮关灯。实现城市照明的按亮度开关灯。

● 节假日控制：系统开辟独立空间作为节假日使用，用户可以选择一年当中的任意时间作为节假日。当系统日期处于节假日时，采用特定的开关灯方式。

● 箱门故障检测：检测配电箱箱门状态，非法开箱门时，控制器报把故障及时反馈到系统，工作人员及时处理。

●  烟感或浸水检测：检测配电箱有烟雾或者浸水自动报警功能。

●  综合控制式：系统将定时、经纬度以及光照度控制，任意组合，达到按需照明、智慧照明的新一代照明需求。

2、 人机交互

·显示屏：设备采用LCD真彩液晶显示，内置多样化图形处理控件，个性化设计图标，直观显示设备运行状态及系统参数。

·本机按键：设计采用经典5按键布局，按键位置和功能定义符合大众操作习惯；上下左右回车键操作，简单易懂。

·设备智能锁屏：当屏幕界面处于主界面时，若停留90秒无按键操作，设备自动进入节能模式，主机自动锁定；若需解锁，长按SET键 3秒即可完成解锁。

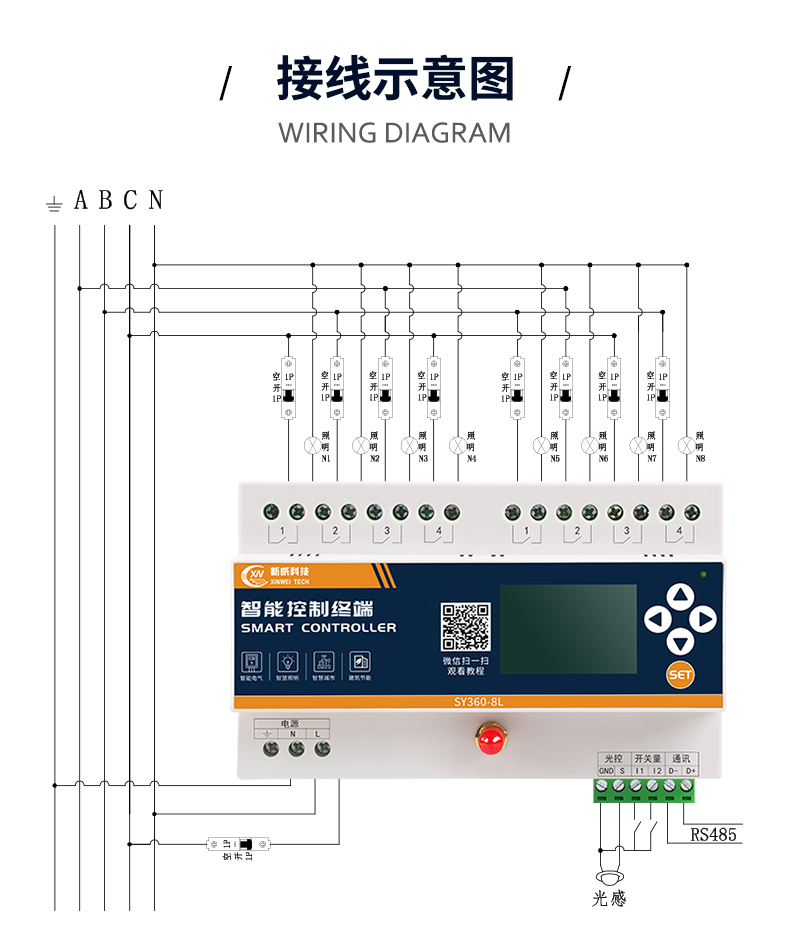

3、 输入输出功能

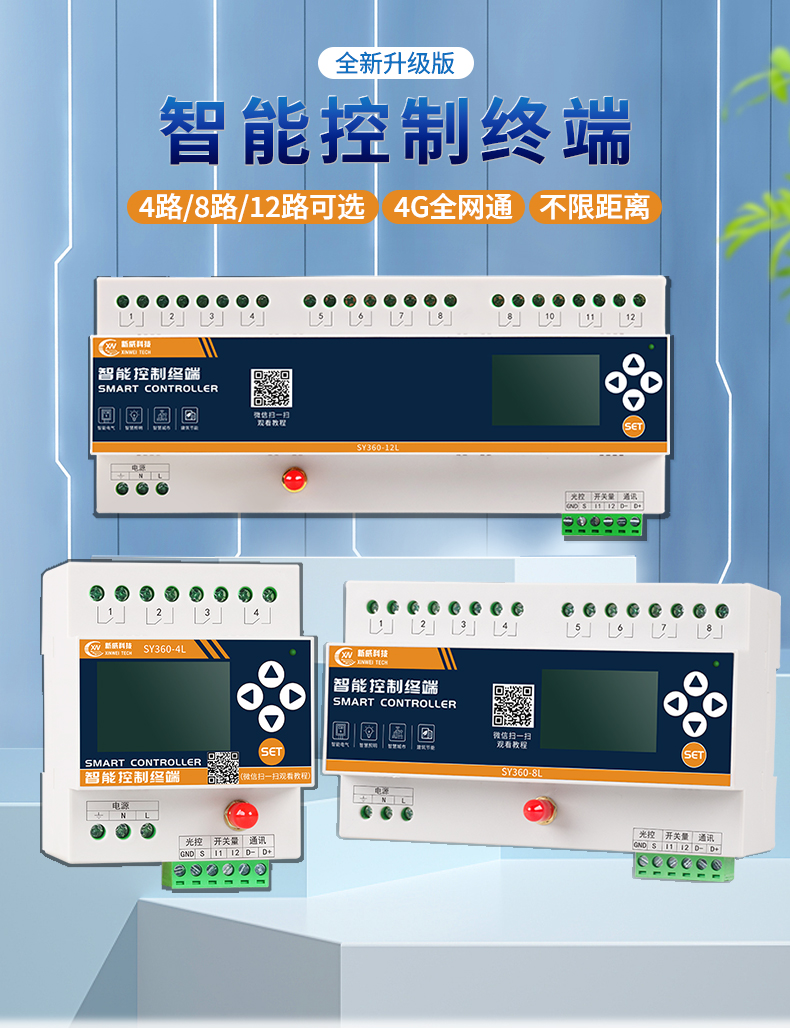

· 控制输出端口：设备内置4路/8路/12路继电器输出，无源触点输出，输出容量  16A/250VAC（纯阻性负载）。模块式设计，自由组合使用输出设计符合大部分路灯照明景观亮化配电柜接触器匹配数量需求。

· 开关开关量反馈端口：设备设计2路开关量输入，用于检测设备箱门开闭状态（1路），或者烟感/浸水检测。

·环境照度端口：本设备还具备照度采集接口，外接照度采集仪，完成照度采集，实现光控功能，天黑开灯/天亮关灯。

4、 工作模式选择

·常开模式：回路一直保持断开（关灯）

·常闭模式：回路一直保持接通（亮灯）

·自动模式：回路状态跟随定时/光控功能执行

三、 产品特色

1、 宽电压工作范围

本机采用内置开关电源模块，电源适配范围：AC85~305V 50/60Hz。很好的解决了项目电网波动大引起的设备运行不稳定问题，同时能抵抗6KV浪涌冲击。

2、 本地控制策略

出现网络故障瘫痪时，设备带有本地控制策略，保证现场能够正常开关灯操作。

3、 多种工作模式选择

自动模式、常开模式、常闭模式、恢复出厂设置模式、适用于多种要求复杂场合。

4、 双重保护防死机机制

系统内置双看门狗电路，保证系统工作的稳定性。一路防止软件异常，一路防止硬件异常；可靠性更高。

5、 内置多种工作模式，

含定时、经纬、光照度等多种组合，让用户使用时随心所欲。

6、 多种通讯接口

设备内置RS485通讯接口、Cat.1（4G）、TCP/IP网络接口等多样化的通信接口，设备远程控制提供了硬件基础用户可通过监控中心与设备进行数据交换，实时掌控设备运行状况及时调整和设定所需模式。

7、 远程抄表和电流漏电监测（拓展功能）

①接入智能电表（XW-DB），实现电参数实时采集和远程抄表。实现电参数采集，远程抄表。

②接入电流漏电远程检测模块（XW-AV-LD），实现各种故障的主动报警：断电报警、来电提醒、漏电报警、过压报警、过流报警、欠流报警等。

③接入开关量监测模块（XW-I-8），实现接触器开关状态和故障监测

8、 小体积、高集成

设备采用ARM cortexM4内核 32位高性能 MCU完成设备的逻辑运算及控制。设备体积仅72*90*66MM，“小体积，大肚量”更能满足改造工程的配电箱空间问题。

五：产品架构图

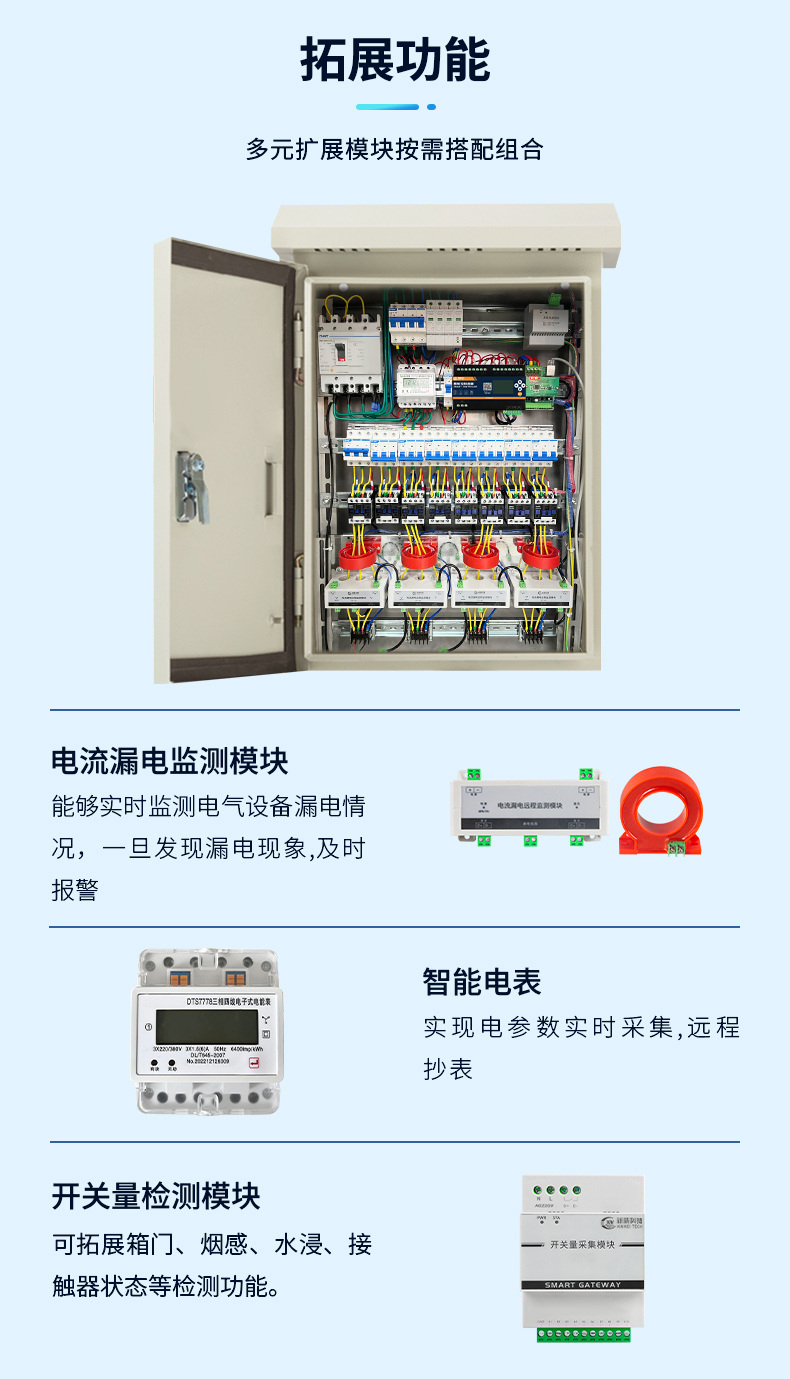

配电箱效果图：

电流漏电监测模块接线示意图

七、应用范围

智慧路灯景观亮化照明远程控制终端广泛应用于市政路灯、隧道灯、景观灯、公园、广场、

体院馆、机场、港口灯等需要智能照明控制的运营场所。
