一、产品简介：

M4S30-NB 是物联网系列太阳能路灯12V系统的智能升压一体机产品中的一个类别，集成了锂离子蓄电池的储能和放电控制、LED 灯 头的恒流驱动及 NB 物联网通讯等功能，适应于需要远程管理的各种太阳能路灯等照明系统的应用。 本系列产品可独立自动运行，也可以通过 NB-IOT 物联网平台接 入到各种路灯远程管理平台中。本系列产品可设定多种工作模式：多达 7+1 时段的自动时段模式 运行、手动控制运行等，亦可定制其它工作模式。 产品可根据蓄电池容量情况，智能降功率节能运行，以延长亮灯时间。用户可定义降功起始的蓄电池电压和续航电压值，确保负载在低电池容量运行时尽量延长亮灯时间不灭灯。

二、产品规格：

1.蓄电池：配接带保护板的 3 串三元锂或 4 串磷酸铁锂电池包。保 护板需有电池包内电芯温度的检测机制，能提供电芯在标准范围内的工作温度保护。控制器保留有可扩展的电芯温度传感器接口，订货时请注明并提供安装方式。

2.负载：控制器的功率电路采用升压拓扑结构，LED 灯头的亮灯电压高于蓄电池电压，最高可以达到 45V。12V系统的 LED 负载亮灯的端电压推荐范围在 25~35V 之间，即常规 1W3V 灯珠 10 串多并，确保系统高效率运行。对 5~15 串 LED 负载应用范围的支持可从 13~45V 输出，低串应用时注意 LED 的亮灯最低电压应高于蓄电池的最高电压，避免低串时输出功率不可控。

3.太阳能板：支持 12V 电压系统太阳能电池板，功率<280W，开路电 压<30V。

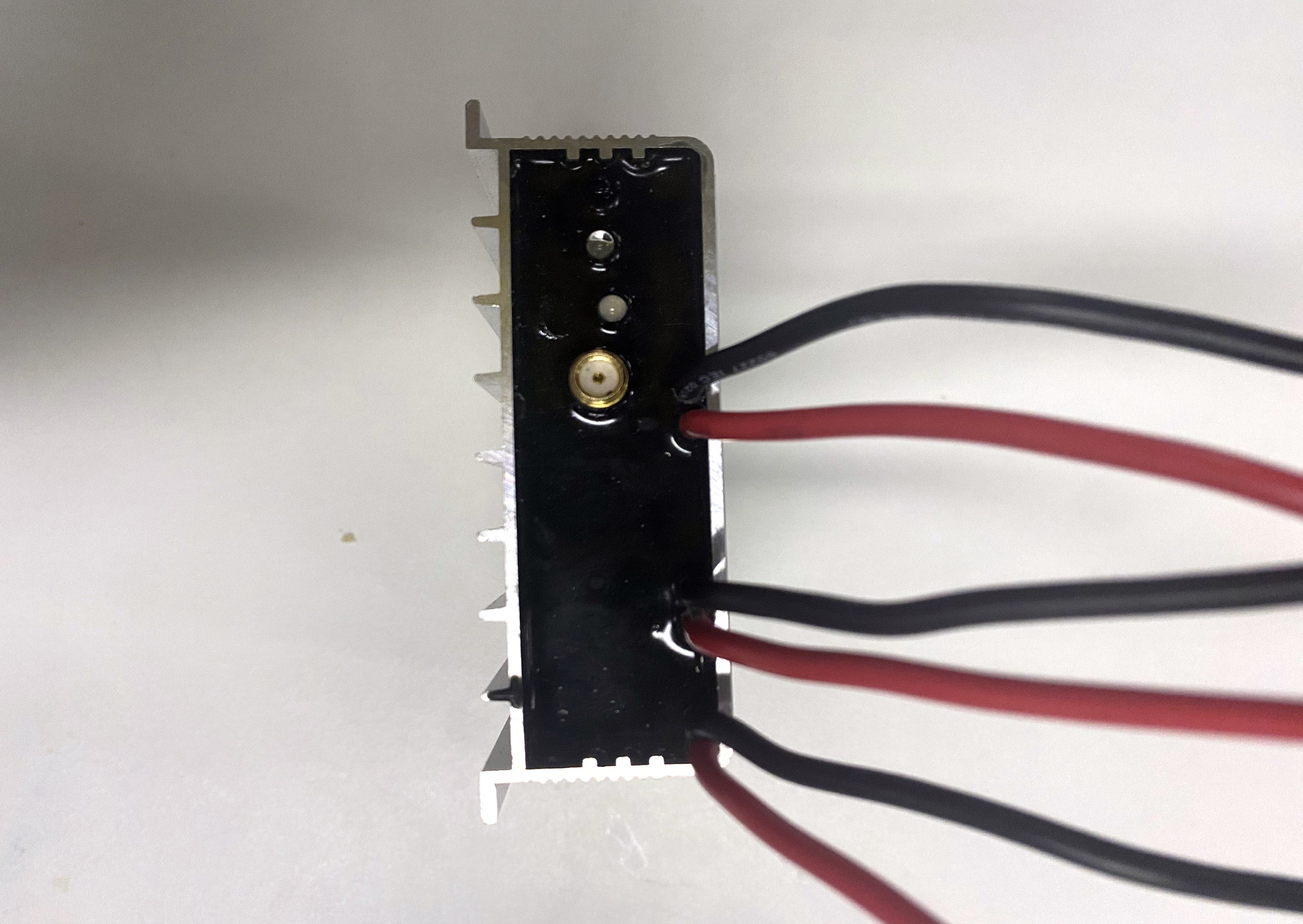

4.控制器引线：控制器外部连接包括 6 根功率引线和一个 NB 天线座 SMA。外部引线为红黑线，1.5mm平方线径，红色为正极，黑色为负极。其中，NB 天线座可与 NB 天线馈线连接，引出天线到其它安装位置。

三、产品特点：

1. 兼容常规 12V 系统三元锂和磷酸铁锂锂离子蓄电池，亦可自定义

2. 蓄电池自动充电管理，具备异常状态的检测和保护

3.兼容各种单晶硅、多晶硅及薄膜太阳能电池的接入

4. 自动判断天亮和天黑时刻，并跟踪锁定夜晚时长

5. 精简设计，内置 NB-IoT 模块和 eSIM 卡

6. 通过 SaaS 平台远程设置控制器的工作参数

7. 高精度数字升压恒流源，支持 0~100%功率直接控制

8.多时段自动模式控制，支持长达 7 个时段+1 个晨亮时段的运行管理

9.可长期满功率运行可扩展配置高/低温锂电池工作温度限制等

10. 结构紧凑，IP67 防水设计，适应各种恶劣工作环境

11. 工作温度范围 -40~60℃

四、产品案例：

此产品应用到柳州项目中，并获得很好的反馈：2019年６月，柳州电信以柳江区为试点，启动“光亮服务”采购项目，全面统筹，总规模20万盏，2019年第一期建设安装17000盏路灯，2020年第二期安装74000盏路灯，其中第二期应用的物联网控制器就是M4S30-NB控制器，实现了全区村屯路灯全覆盖，并同步接入柳州市村屯智慧路灯管理平台并网管理，实现路灯智能开关控制、亮度控制、亮灯率统计、故障率统计等功能，是全国最大的灯控平台。 通过凌阳的配套系统将20万盏太阳能智慧路灯进行物联网管理，实现3年照明终端与村屯智慧路灯管理平台的运营维护。年可为政府节省电费、运维费用1500多万元，此项目经新华社报道，截至目前有近55万的阅读量，引起很好的社会反响。

五、配套产品平台功能

1.路灯管理功能

·微信小程序：通过微信搜索“凌阳伟业智慧照明”，使用小 程序对设备进行上报。

· 路灯管理：控制器信息、路灯信息、灯头信息的新增。根据实际市电设备信息进行填写。

 ·灯头信息变更：灯头增删可变更设备安装状态，或设备移除 与安装地址的变动。

· 控制器目录管理页面：控制器目录功能板块可直接对设备进行重启，手动开关灯，自动时段控制模式的命令下发。目录页面有数据导入模板，根据模板填写设备数据信息并且导入和查看注册详情 。

· 六大设备功能信息板块

1）设备详情：控制器目录页面点击任一设备进入。 设备详情内有设备 信息，基础信息，安装信息，恒流源信息，灯头参数，运行参数，其他信息补充等七个信息详情板块，须根据设备实际信息进行核对 。

2）历史数据：历史数据板块，可查看实时工况，设备当前状态详情，时间最大跨度为 7 天，可将实时工况导出。

3）历史命令：历史命令中可对设备进行设备重启，进入自动时段控制模式、平日工作策略的下发、特定日工作策略的下发、手动开关灯、读取平日策略、读取特殊日策略。

4）问题数据包：问题数据包的反馈，该设备如存在故障，会上报问题数据包。

5）策略数据：策略数据详情，当前设备的平日策略或特殊策略数据都会显示，包括电池信息，光源信息，时段模式。

6）控制器基本配置：控制器的基本配置信息。

2.设备分组管理

·设备组管理：新增策略和下发命令选项，选择新增策略，首先确定好策略名称，根据现场需求进行时段设置，亮灯或者灭灯时常， 新增策略只能设置平日工作策略。

·设备组策略与命令

设备组重启设备：点击命令下发，选择重启设备。

进入自动时段控制模式：手动开关灯后选择此模式，观察设备是否恢 复时段模式。

平日生效工作策略：设置平日时段策略，观察时段控制是否起效。

特定日生效工作策略：设置特定日工作策略，观察是否优先于平日生效工作策略。

手动开关灯：执行手动开关灯操作，观察路灯能否成功响应。

读取策略：选择读取平日策略或特殊日策略，核对所设置策略。

3.基本配件管理

恒流源配置、灯杆配置、供应商管理信息新增、编辑或删除。

4.策略中心管理

可新增平日工作策略或特定日生效工作策略，时段设置时可选择是否开启感应传感器，起效方式有奇数日，偶数日，奇数偶数日同时生效三种选择。

5.故障告警管理

路灯出现故障或其他问题，故障告警功能以第一时间上报至平台，也可以在这里查询故障设备。

6.指令管理

· 自动夜晚补偿：指令管理菜单中，自动夜晚补偿功能，根据季节的变化，日出日落开关灯时间跟随作出相应调整。

· 时间偏移：根据时间偏移设置，调整控制器内部时间基准。

· 近端无线密码：该功能尚未开发。

· 基本配置：控制器基本配置的编辑与查看。

7.统计中心

· 用能统计：查询统计所有在线路灯或某一地区路灯用能，掌握实时用能数据，可导出用能数据表，能耗可切换视图并下载。

· 在线率：查看设备在线率并导出在线数据，以便实时观测。

8.地图工作台

· 地图工作台首页搜索：点击地图工作台，市电路灯项目选择， 进入市电地图页面，随后根据当前路灯安装项目，通过级别筛选寻找路灯安装地址，亦可通过控制器 SN 码进行路灯搜索或全局检索。

· 路灯图标位置调整：点击地图工作台首页上的虚拟路灯图标，进入下一层级，此时顶部搜索栏处显示位置调整选项，点击可开启/关闭虚拟路灯的位置调整功能。

· 分组下发：顶部搜索栏分组下发功能，可对已进行批量分组的设备实现策略下发。

· 路灯详情页：地图缩略到最小单位时，可点击路灯查看详情，路灯详情页亦可下发策略，并且可以进行手动开关灯操作，如需编辑或删除等操作可选择跳转后台。
