一、产品概述
遥控面板采用2.4GHz无线射频控制方式,可以配搭我公司生产的恒流驱动电源来控制LED恒流灯具的灯光变化,如:LED天花灯、LED吸顶灯、LED面板灯和LED筒灯等。面板为86标准型,采用亚克力面板设计,外观整洁高雅,时尚美观;采用先进的电容触摸控制芯片,触摸效果灵敏稳定;遥控面板采用交流AC90-265V供电,发出无线射频RF信号,对遥控范围内的控制器或驱动可以进行无线控制。此产品具有安装方便、使用简单、调光平滑细腻、同步性好等优点,是室内LED智能照明发展的趋势;
二、无线面板遥控器规格参数:
环境温度 | -20℃~60℃ | 工作电压 | AC90-265V(50/60Hz) |
待机功耗 | <0.65W | 工作功耗 | <1.5W |
工作频率 | 2.4GHz | 遥控距离 | 30M |
产品尺寸 | W86*L86*H32mm | 包装尺寸 | W89*L89*H34mm |
净重 | 120g | 毛重 | 135g |
调光调色等级 | 1024 | 最大发射功率 | 10±2dBm |
三、面板接线图
备注:拨码1 (OFF:CCT ON:DIM ) 拨码2 (OFF:英文 ON:中文)
四、面板安装
五、遥控器使用说明

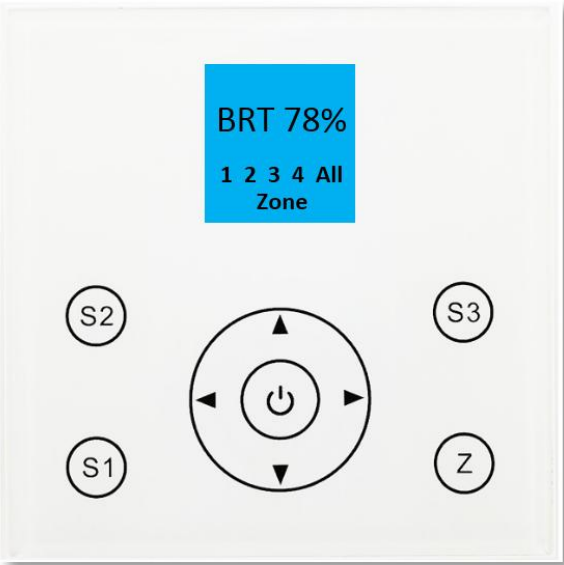

1、标准86型墙体式显示屏面板遥控器,各键功能如下:
1)、DIM功能
按键名称 | 说明 | 备注 |
开关键 | 可开启或关闭控制器输出 | |
场景1 | 单区状态下短按显示对应区设置的场景状态; 在全控状态下短按显示所有区域的设置场景。 场景设置操作: 第 1 步:设置所有区域的正确场景状态(如区域 1-25% 亮度、区域 2- 100% 亮度、区域 3- 关闭、区域 4-50% 亮度)。 第二步:按“Z”键切换到“全部控制”状态。 第三步:保存场景(这里以保存到 S1 为例,S2/S3 同理)。 -长按“S1”5秒,直到显示屏显示“按ON/OFF键保存场景”。 -按ON/OFF键保存场景,显示屏显示“成功”完成操作。 提示: 1) 设置的场景可以被新操作覆盖,无需其他清除操作。 2) 场景 S1/S2/S3 的出厂默认状态为:所有区域亮度为 10%/55%/100%。 | |
场景2 | ||
场景3 | ||
亮度加键 | 长按快调,短按每次1%递增; | |
亮度减键 | 长按快调,短按每次1%递减; | |
快捷亮度加键 | 每按一次,10%递增; | |
快捷亮度减键 | 每按一次,10%递减; | |
Z(区域选择) | 有4个选择区域独立控制,也可以群组控制 |
2)、CCT功能
按键名称 | 说明 | 备注 |
开关键 | 可开启或关闭控制器输出 | |
场景1 | 单区状态下短按显示对应区设置的场景状态; 在全控状态下短按显示所有区域的设置场景。 场景设置操作: 第 1 步:设置所有区域的正确场景状态(如区域 1-25% 亮度、区域 2- 100% 亮度、区域 3- 关闭、区域 4-50% 亮度)。 第二步:按“Z”键切换到“全部控制”状态。 第三步:保存场景(这里以保存到 S1 为例,S2/S3 同理)。 -长按“S1”5秒,直到显示屏显示“按ON/OFF键保存场景”。 -按ON/OFF键保存场景,显示屏显示“成功”完成操作。 提示: 1) 设置的场景可以被新操作覆盖,无需其他清除操作。 2) 场景 S1/S2/S3 的出厂默认状态为:所有区域色温为2700K/4350K/6000K。 | |
场景2 | ||
场景3 | ||
亮度加键 | 长按快调,短按每次1%递增; | |
亮度减键 | 长按快调,短按每次1%递减; | |
暖白平衡 | 长按向暖白快调,色温从冷白到暖白(6000K到2700K) 短按10K(色温值)递减; | |
冷白平衡 | 长按向冷白快调,色温从暖白到冷白(2700K到6000K) 短按10K(色温值)递增; | |
区域选择键 | 有4个选择区域独立控制,也可以群组控制 |
备注:没有任何动作,10s后液晶屏不显示;按任意键,唤醒显示屏;唤醒后,放手再操作;
2、无线遥控对码和清码设置方式
注意事项:
1)驱动或控制器的常规出厂状态是未对码,能受控于任何相同型号或兼容的遥控器,并且每个遥控器出厂时拥有唯一码值ID,如果用户在工程安装时需要实现一对一和分组控制,以避免遥控时相互干扰,可以按下的对码步骤进行操作。
2)由于驱动或控制器只能存一个码值且不可覆盖,如果已经被对过码的驱动或控制器需要更换新遥控器,则需要先对接收器进行清码再对码,可以按下的清码步骤进行操作。任意一个相同型号或兼容的遥控器均可以用于进行清码操作。
3)清码操作时间是在驱动或控制器上电后1分钟内完成,所以在清码操作过程中要确保其它区域的灯光关闭或者上电时间超过1分钟,以避免其它区域的也被清码。
4)由于接收器在上电状态下进行码值学习,为了避免区域混淆,建议每个区域有独立的电源开关,以至于能够方便地在对码的时候把其它区域的电源切断。
(1)对码操作:意味着接收器将只受控于该码值遥控器。
步骤 | 操作 | 说明 |
1 | 接收器接好负载并且通电 | 1.如果之前有对过码需要先对其进行清码. 2.在遥控距离范围内可进行批量操作。 3.对码无时间限制。 |
2 | 选择区域 | 通过“Z”键选择区域 |
3 | 长按遥控器“S3键”5秒,显示屏显示“第一组灯光对码中,可按任意键退出对码操作”(以第一组为例),进入对码发射状态。 | 发射时间持续60秒后自动退出,或可按任意键退出。 |
4 | 看到接收器负载灯光闪烁3次后返回初始状态 | 对码成功 |
(2)清码操作:意味着接收器原来码值将被清除,返回出厂状态,可受控于任意兼容遥控器。
步骤 | 操作 | 说明 |
1 | 接收器接好负载并且通电 | 1.清码操作需在接收器上电后1分钟内完成,如果超过时间,可重新上电。 2. 在遥控距离范围内可进行批量操作。 |
2 | 长按遥控器“S2”5秒,显示屏显示“清码中,可按任意键退出清码操作”,进入清码发射状态。 | 1.发射时间持续60秒后自动退出,或可按任意键退出。 2.若原遥控器丢失,可用新遥控器进行清码操作。 3、清码也要选择区域,但任何一组都可以清码,切记4组整体控制时是不能清码的; |
3 | 看到负载灯光闪烁3次后返回初始状态 | 清码成功 |
(3)遥控器之间的码值学习操作:用于需要多个遥控器同时控制的系统。
由于每个遥控器出厂时都拥有各自的唯一码值ID,当一个系统控制里面需要用到多个遥控器时,只需先选定其中一个(举例为遥控器A)为系统码值,对系统进去对码和分组,然后把遥控器A的码值复制给其余的遥控器(举例为遥控器B)即可实现遥控器A一样的控制功能,操作步骤如下。
步骤 | 操作 | 说明 |
1 | A遥控器:长按“S3”5秒,显示屏显示“第一组灯光对码中,可按任意键退出对码操作”(以第一组为例),进入码值发射状态 | 发射时间持续60秒后自动退出,或可按任意键退出。 |
2 | B遥控器:长按“开关键”5秒,显示屏显示“长按5秒为学习码值,长按20秒为恢复出厂设置”,放手后显示“码值学习中,按任意键退出”,进入码值接收状态 | 30秒后自动退出,或学习码值成功后退出。 |
3 | 听到B遥控器蜂鸣器响3次,显示屏恢复正常显示 | 码值复制成功,退出码值接收状态 |
遥控器B恢复出厂设置:意味着遥控器B将恢复为出厂时的唯一码值。
步骤 | 操作 | 注意细节 |
1 | 长按“开关键”20秒,显示屏显示“长按5秒为学习码值,长按20秒为恢复出厂设置”,20秒后显示“按S2进行确认,恢复出厂设置”,进入恢复确认状态。 | |
2 | 再按S2(DIY2)蜂鸣器响3次,显示屏恢复正常显示 | 恢复出厂设置成功。 |
