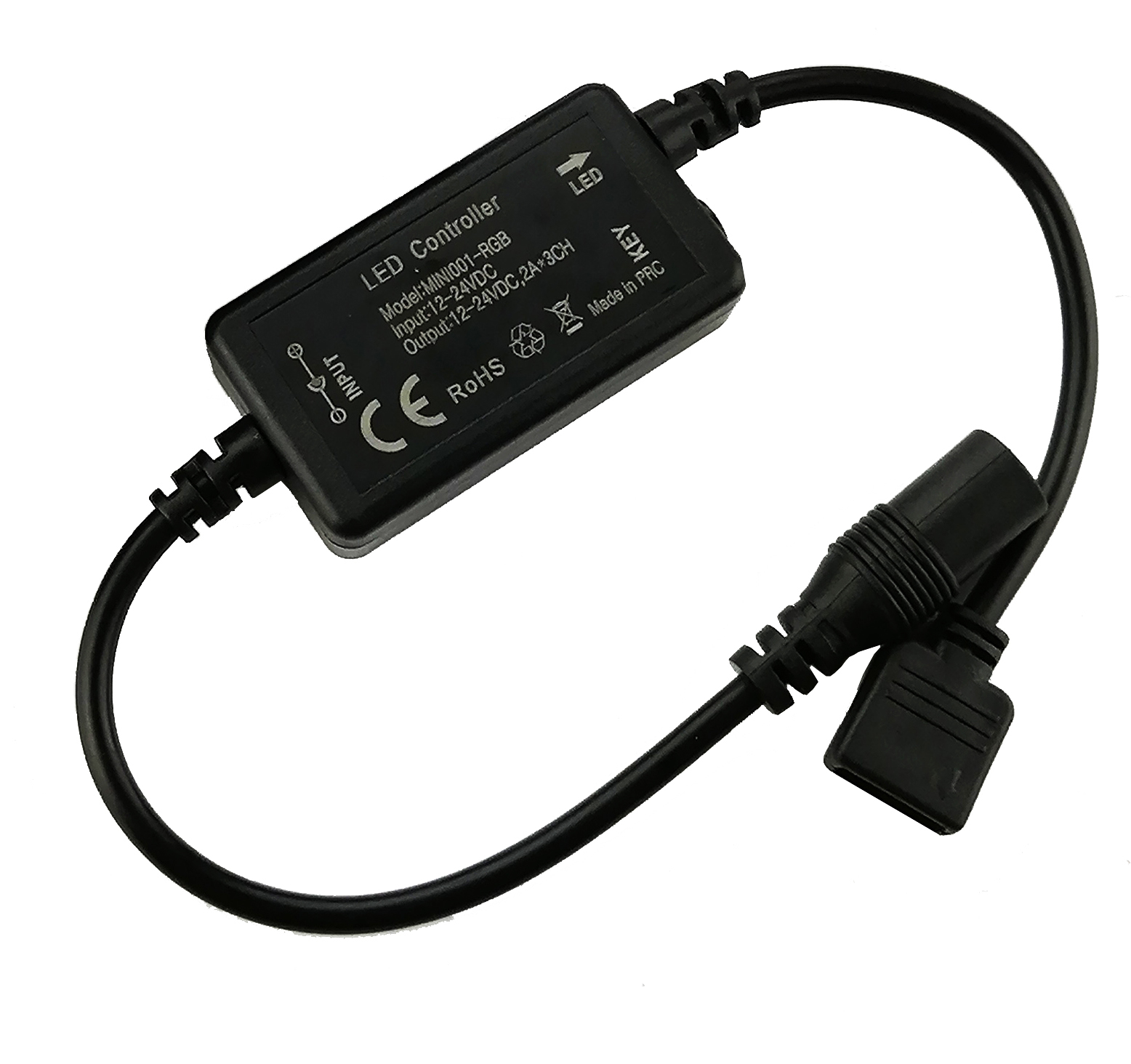

产品简介
这款控制器是采用先进的PWM(脉冲宽度调制)控制技术,是一款无线同步恒压型RGB控制器。采用2.4GHz无线射频遥控进行模式选择调节,实现静态、跳变、渐变、频闪等灯光变化效果,同时客户可根据实际需求对静态颜色进行亮度调节,对动态变化进行速度调节。适用于控制各种恒压led灯具,例如:LED灯条、LED模组、LED灯串等。
产品特点
1、 本产品为恒压型控制器,标准产品供电电压为宽压DC12-24V,不能用于其它电压;
2、 采用2.4GHz无线射频遥控方式,可4分组独立控制不干扰,也可以通过接收器上的按键进行开关和颜色选择;
3、 具有无线同步功能,控制器之间无需接线,同步信号互传;
4、 具有断电记忆存储功能,每次上电都会保留上次掉电时的变化模式;
5、 由于产品设计的调节等级比较高,所以在调节亮度和速度时,需要直接按住按键不放,快速连发调节;
6、 产品常规排序分+RGB,+GRB,+BRG三种,下单要注明;
技术参数
控制器技术参数:
工作温度 | -20-60℃ | 供电电压 | DC12~24V |
静态功耗 | <1W | 连接方式 | 共阳 |
灰度级 | 1024级(可连发) | 速度档 | 1024级(可连发) |
净重 | 20g | 毛重 | 40g |
外型尺寸 | L48*W26*H13 mm | 包装尺寸 | L100*W65*H40 mm |
输出 | 3回路 | 输出电流 | ≤2A(每回路) |
RF遥控距离 | ≤20m | RF接收频率 | 2.4GHz |
PWM频率 | 1.95KHz | 输出功率 | 12V:≤72W,24V:≤144W |
无线遥控器技术参数:
工作温度 | -20-60℃ | 供电电压 | 3V (AAA*2) |
休眠电流 | 25uA | 发射电流 | 20mA |
休眠功耗 | 75uW | 发射功耗 | 60mW |
净重 | 95g | 外型尺寸 | L150*W40*H20 (mm) |
2.4G遥控距离 | ≤20m | 发射频率 | 2.4GHz |
接口按键说明

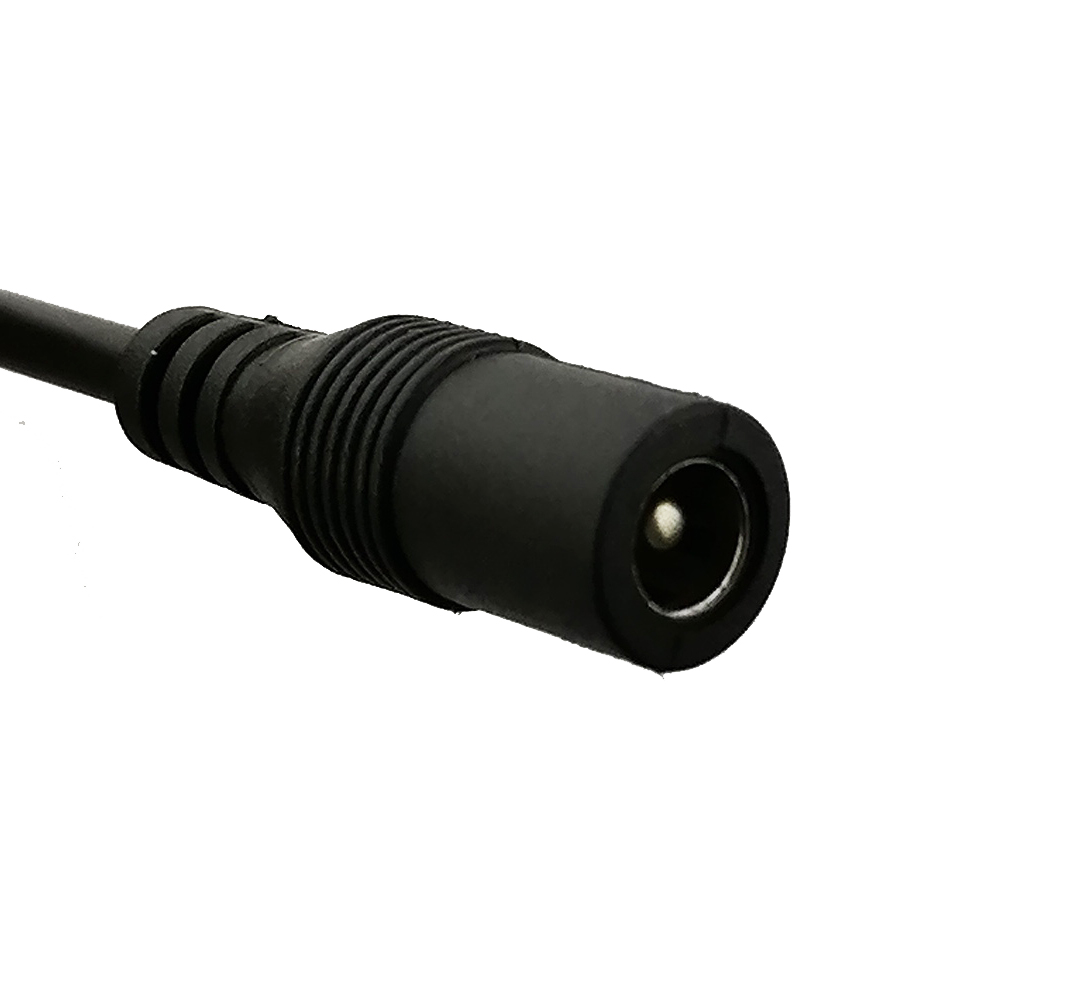

电源接口:DC母头线 (母头:5.5/2.1MM) 负载线:4P母头,箭头为正极(孔/0.6MM)
功能键:(具有开关和调颜色的功能)
操作说明
第一步:接好负载,再接电源线,确保接线无误,避免接反或短路;
第二步:通过遥控器或功能键进行控制,操作方式看下面遥控器按键功能介绍;
第三步:如果需要一对一控制或分组控制,请按后面的对码和清码设置方式进行操作。
功能键:
用户也可以通过接收器上的按键进行开关和1024种静态颜色的选择:
1、 短按(1.5s内)可对灯光进行开关作用;
2、 在开机状态下,长按(1.5s以上)进入七色渐变1024种静态颜色选择,可长按快速调节,整个周期大概21s

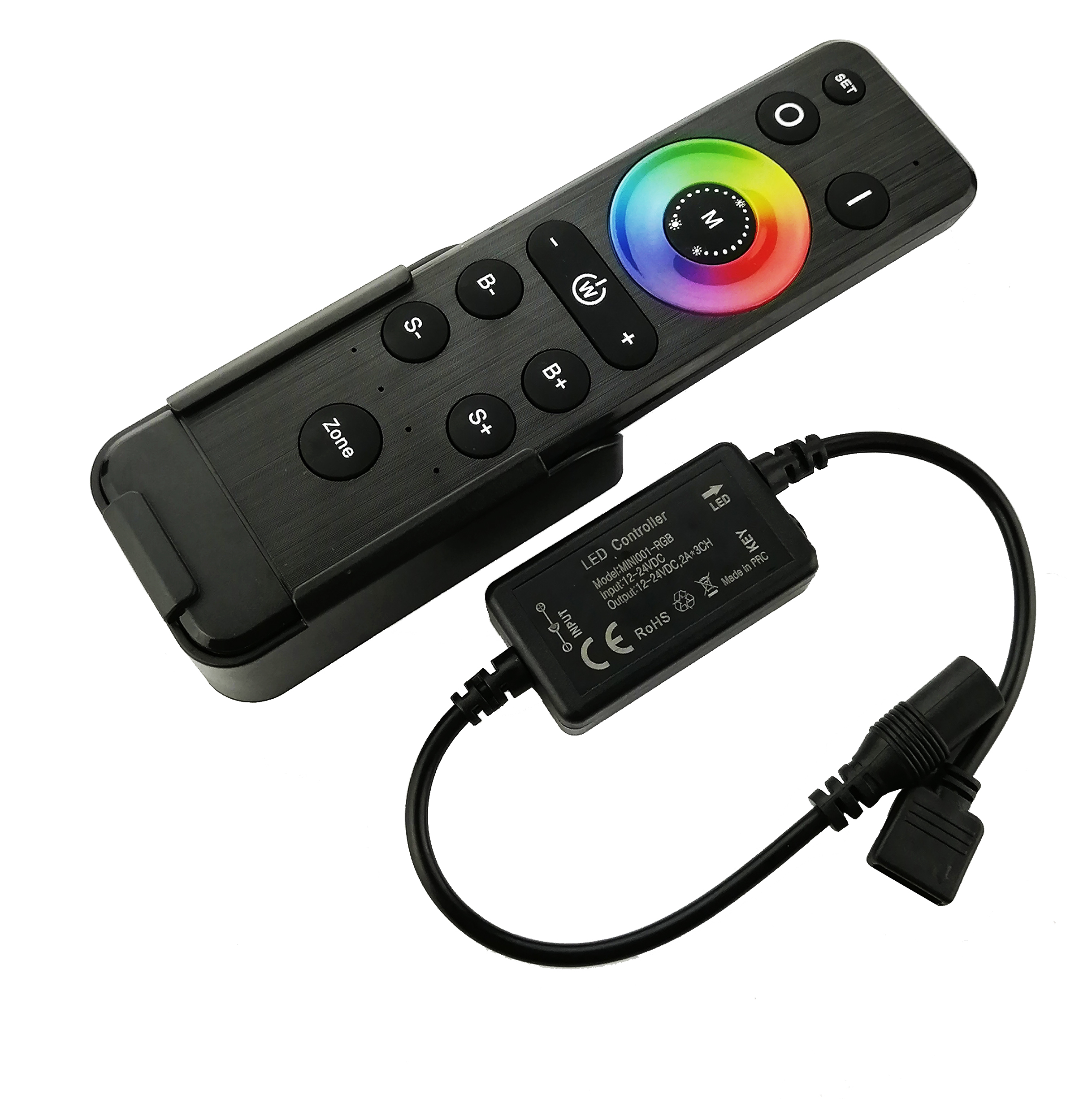

遥控器按键功能:
按键名称 | 注明 |
设置键 | 无效 |
开机键 | 开启接收器输出 |
关机键 | 关闭接收器输出 |
色环 | 开机状态下,用手触摸想要的颜色,灯光也会亮起相应的颜色 |
动态模式键 | 8种动态模式循环选择,每按一次,选择一种模式; |
静态模式减键 | 6种静态循环选择(青,紫,黄,蓝,绿,红) |
静态模式加键 | 6种静态循环选择(红,绿,蓝,黄,紫,青) |
白光快捷键 | 静态白光 |
亮度减键 | 静态模式时,降低灯具亮度;可长按连发,快速调节,整个调节时间9秒 |
亮度加键 | 静态模式时,增加灯具亮度;可长按连发,快速调节,整个调节时间9秒 |
速度减键 | 动态模式时,减慢变化速度;可长按连发,快速调节,整个调节时间9秒 |
速度加键 | 动态模式时,加快变化速度;可长按连发,快速调节,整个调节时间9秒 |
区域选择键 | 短按分组区域选择,对应指示灯会亮;长按2秒整体控制,4个灯同步控制 |
8种动态模式列表如下:
序号 | 模式 | 注明 | 序号 | 模式 | 注明 |
1 | 白色呼吸 | 速度可调, 亮度不可调 | 5 | 七色渐变 | 速度可调, 亮度不可调 |
2 | 三色跳变 | 6 | 红绿渐变 | ||
3 | 七色跳变 | 7 | 红蓝渐变 | ||
4 | 三色渐变 | 8 | 绿蓝渐变 |
对码和清码设置方式
典型应用
