KH8301人工电源网络

说 明 书

北京科环世纪电磁兼容技术有限责任公司

KH8301型人工电源网络说明书

面板示意图：

①   信号转换开关；

②   被测设备的干扰输出端（连接到接收机的输入端）；

③   到被测设备的电源输出端；

④   接地端（校准专用）。

主要技术指标：

1.      频率范围: 0.15 MHz - 30 MHz

2.      最大电流: 200A (风扇：开)

3.      最大电压(直流):1500v

4.      共模阻抗 (模式开关CM, A或B):  (150 +/- 30)Ω

5.      差模阻抗 (模式切换DM):       (150 +/- 30)Ω

6.      EUT端相位:  (0 +/- 40)°

7.      隔离度 (EUT - AE): ≥20 dB

8.      纵向转换隔离度LCL:  ＞26 dB

9.      EUT连接器: M12接线柱带香蕉插座

10.   尺寸(宽×高×深):420× 280 ×440毫米

11.   重量:约33公斤

使用步骤：

1.      把网络、测试接收机的地线连接起来，接地；

2.      把网络和供电连接起来；

3.      接上被测设备（EUT）；

4.                                                                                                                       连接上网络和测试接收机。

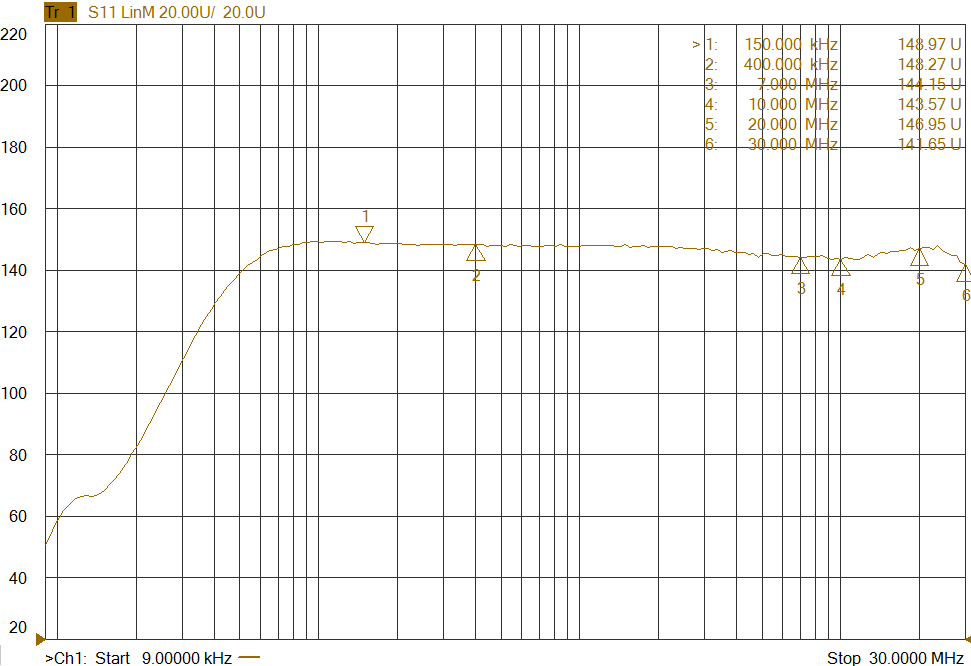

附图1：C端（共模）阻抗图

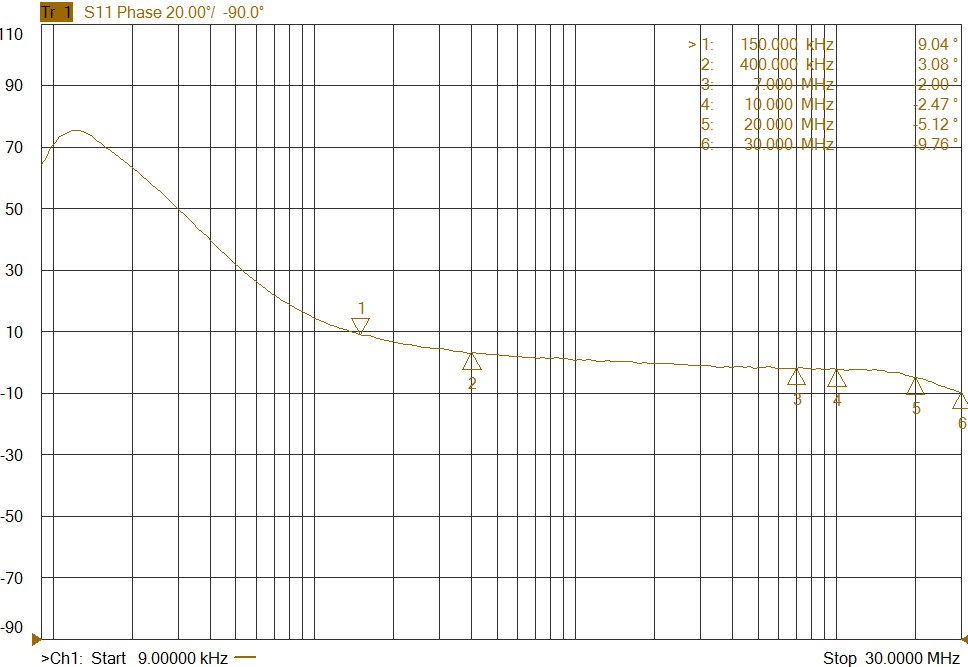

附图2：C端（共模）相位图

附图3：C端（共模）分压系数图

附图4：D端（差模）阻抗图

附图5：D端（差模）相位图

附图6：D端（差模）分压系数图

附图7：A端分压系数

附图8：B端分压系数
