一.用途：

      本装置是用于安装在一般工业与民用建筑中的照明灯具，以应付突然性、

   事故性停电时，停电后为人员疏散方向或为消防作业提供照明的应急装置。

二.输入特性：

   1.输入电压:AC100V-240V 50/60HZ。

   2.输入电池电压:11.1V。

三.输出特性：

   1.输出电压：180V-240V。

   2.输出功率：36W。

   3.输出纹波电压：﹤10%。

   4.输出调整率:≤5%。

四、应急特性：

    1.应急时间：90分钟(可按实际需求订制)。

    2.应急转换时间：≤1ms。

五.电池特性：

    1.电池电压11.1V。

    2.电池容量6000mAH。

    3.电池适用温度-10度到50度。

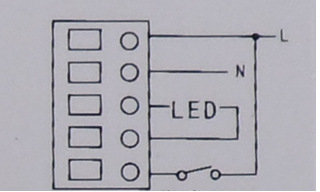

六.接线示意图：

七.产品结构：

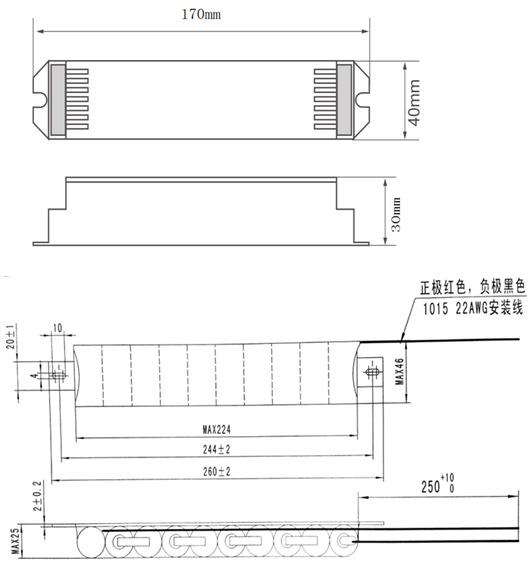

    1.安装结构图：

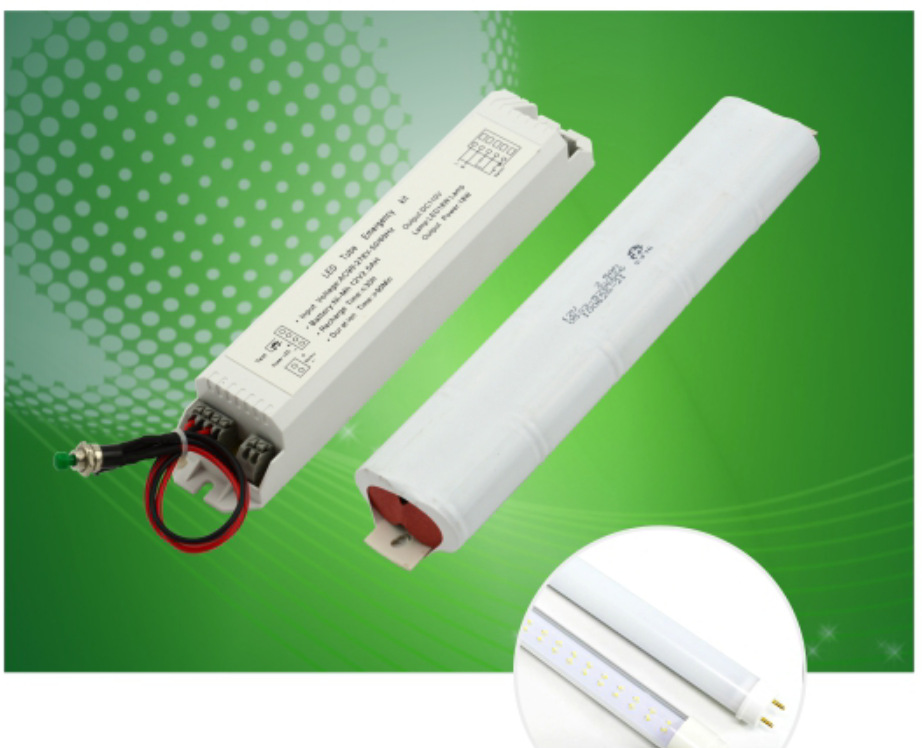

2 .产品图：

八.产品性能：

   1.产品在使用中，需先充电24小时，以后断电自动转入应急状态。

   2.充电：当灯具的交流输入端接通220V电源时，灯内的电路自动给电池充电，

     电池于充电状态，充满电后电路自动转入保护状态，以达到延长电池的使

     用寿命。

  3.采用智能IC控制电路，断电时自动点亮光源应急，恢复供电时自动充电，

       IC内部设过充、过放保护电路。

  4.产品充电：采用变压器充电，超长寿命，充放电次数为500次。

   5.采用智能IC控制电路，应急转换速度。

九.环境要求：

   1.使用周围空气相对湿度：10%-90%。

   2.使用环境温度：-10度到50度。

   3.储存温度:-20度到60度。

十.接线注意事项：

     1.接线时，请严格按接线图接线，坚绝不能相互接错位置，否则会烧坏产品。

     2.L(火线)、N（零线）为常充电线，必须常通，外部禁止连接平时可控制的开关。

     3.接LED灯要分正负，接驱动电源也要分正负，严格按接线图接线。

十一.安全：

   1.高压测试AC1.8KV 50HZ/60S。

   2.绝缘电阻：﹥4M。
