一、用途:
本装置是用于安装在一般工业与民用建筑中的消防应急灯具,以应付突然性、事故性停电时,停电后为人员疏散方向或为消防作业提供照明的应急装置。
二、主要技术指标:
1、输入交流电压:220V;
2、额定频率:50H-60z;
3、应急功率: 7W;
4、应急光源: LED光源;
5、应急转换时间:<1秒;< span="">
6、充电时间: 48小时;
7、应急时间:可订制
8、使用周围空气相对湿度:<90%;< span="">
9、电池型号及规格:7.2V或6V AH镍镉电池;
10、输出电压: 220V
11、产品尺寸:340*55*55
三、安装:
1、.安装方式:本产品为一体式,外置安装。
须安装在结实的墙体或是吊顶或是天花板上,按照电源背面的安装孔位尺寸,将电源安装牢固即可。
2、接线示意图:

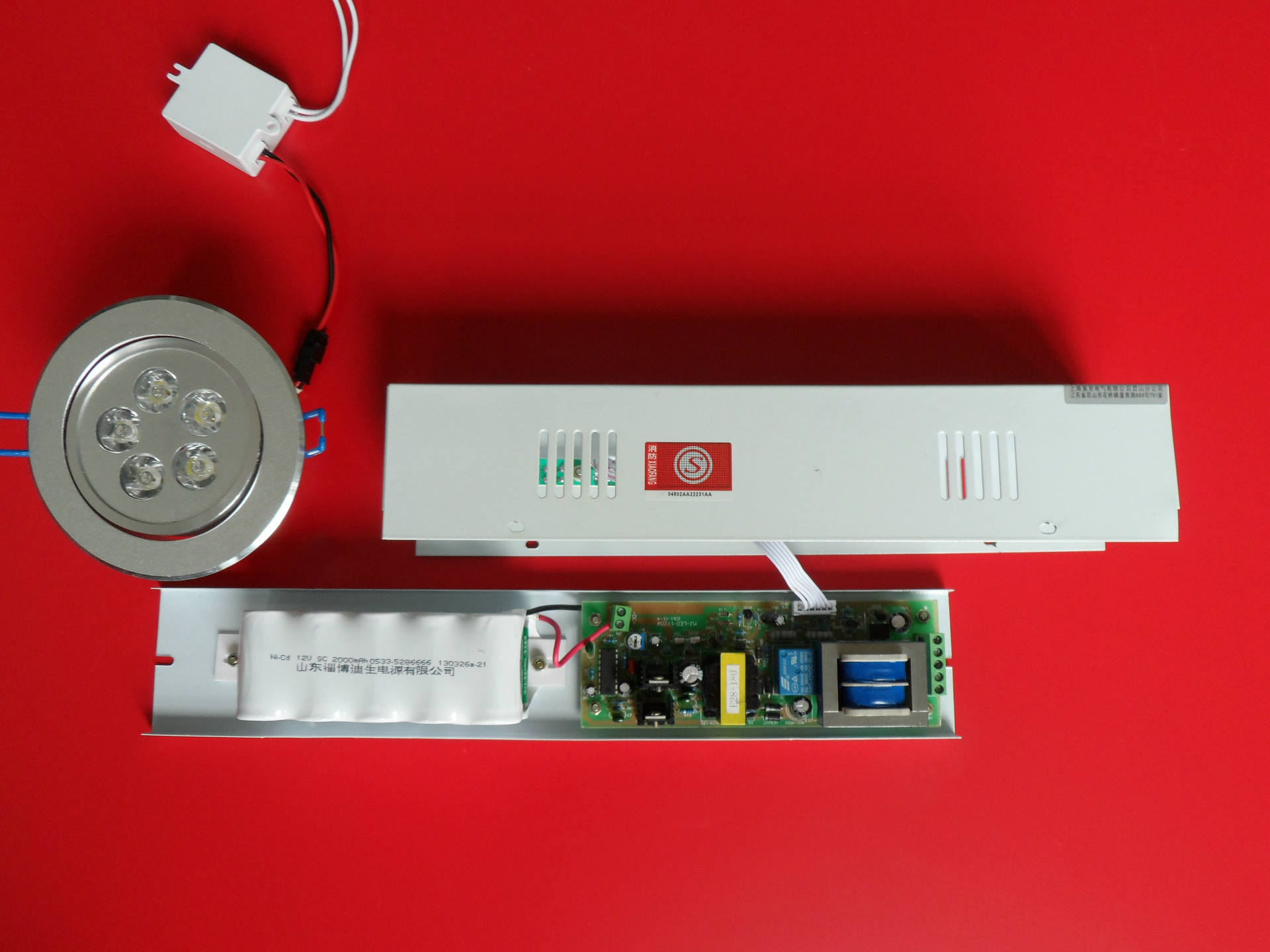

3、产品实拍图片:
四、外壳材质:
外壳为铁壳,喷塑为白色。
五、产品特点:
1、产品在使用中,需先充电48小时,以后断电自动转入应急状态。
2、充电:当灯具的交流输入端接通220V电源时,灯内的电路自动给电池充电,电池处于充电状态,充满电后电路自动转入保护状态,以达到延长电池的使用寿命。
3、采用智能IC控制电路,断电时自动点亮光源应急,恢复供电时自动充电,IC内部设有过充、过放保护电路;
4、超长寿命,充放电次数为500-800次。
5.采用智能IC控制电路,应急转换速度快;
六、接线注意事项:
1、接线时,请严格按接线图接线,坚绝不能相互接错位置,否则会烧坏产品。
2、L(火线)、N(零线)为常充电线,必须常通,外部禁止连接平时可控制的开关。
3、LK(火线)为常亮照明控制线,可外接开关控制LED灯具亮与灭;当灯具不需要常亮开关时,可将其与L(火线)短接即可通电常亮。若LED灯具平时不需要亮,只需应急时亮,LK(火线)可不需要接。
4、输出线严禁短路。
5、灯在应急照明状态下严禁把灯取下,因为灯拿掉产品处于空载状态,对产品寿命有影响。如果需要把灯拿掉,需要把产品外壳打开,用螺丝刀拆下一条电池线,再重新接上,这样做电池会自动处于关闭状态,就能达到避免对产品寿命的影响。
七、保养与维护
1、可使用棉布及酒精擦拭应急灯外壳,注意不能使用天然水及汽油,否则会损坏应急灯外壳及其它零件。
2、建议三个月充放电一次,不然电池容易固化,再次使用时会发现电池容量减少甚至充不进去电。
