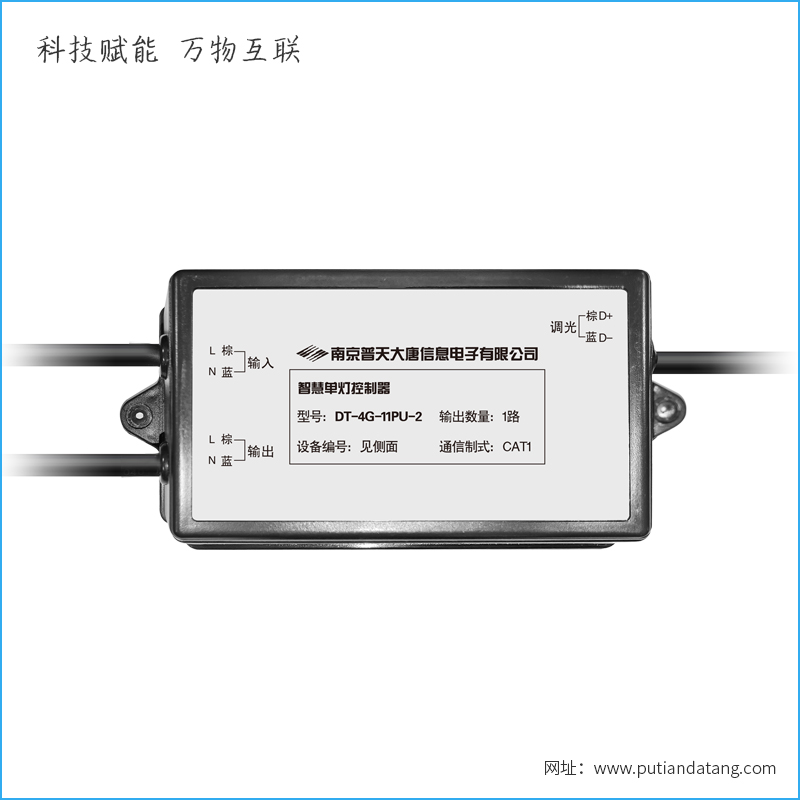

产品描述

DT-4G-11PU-2单灯控制器是智慧路灯节能产品，专为智慧路灯照明研发出来的安全、节能、便捷、高效的智能照明控制设备，可以为LED调光驱动电源或电子镇流器提供远程开关、调光信号和通信接口。该款单灯控制器用于市电路灯，适用 LED 灯、高压钠灯、和金卤灯等，和上层控制平台共同组成智能照明管理系统，可实现单灯精确控制，达到高效节能效果。

功能特点

1. 采用4GCAT-1通信方式；

2. 具备远程开关，远程调光功能，内部继电器触点容量高达16A并支持过零点开关灯；

3. 具备电压、电流、功率、功率因数、电量、GIS采集功能；

4. 具备灯具开关状态检测功能，故障信息主动上报；

5. 具备能耗统计功能，定时数据上报；

6. 具备完善的保护功能，过欠压自动切断输出；

7. 同时具备PWM和0-10V两种调光接口输出；

8. 支持设备ID号通过手机便捷式扫码录入；

9. 宽电压输入范围，最高输入电压305VAC；

10. 具备高抗浪涌性能,符合GB/T17626.5标准，终端能够承受不低于6KV的电压。

型号命名规则

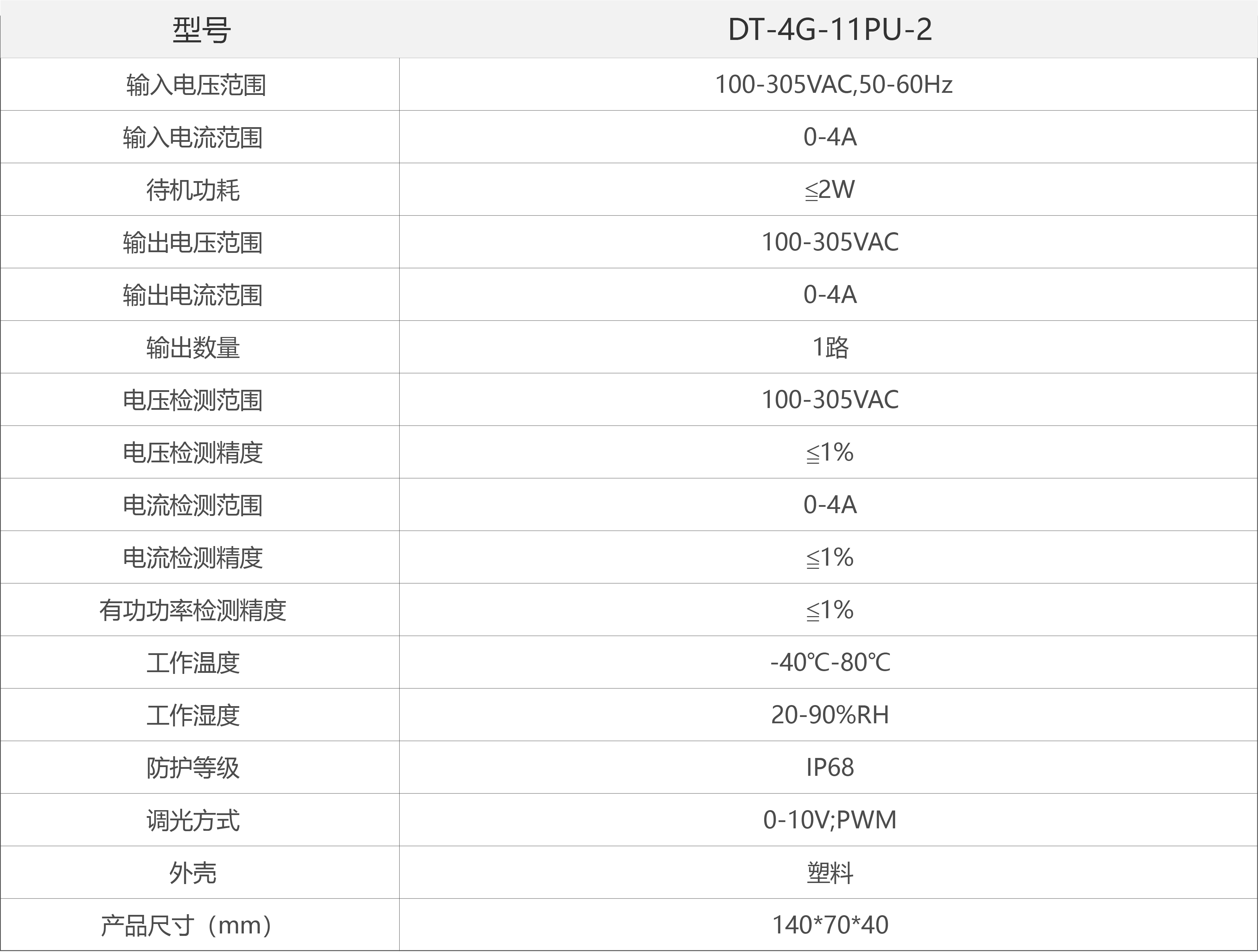

电器规格

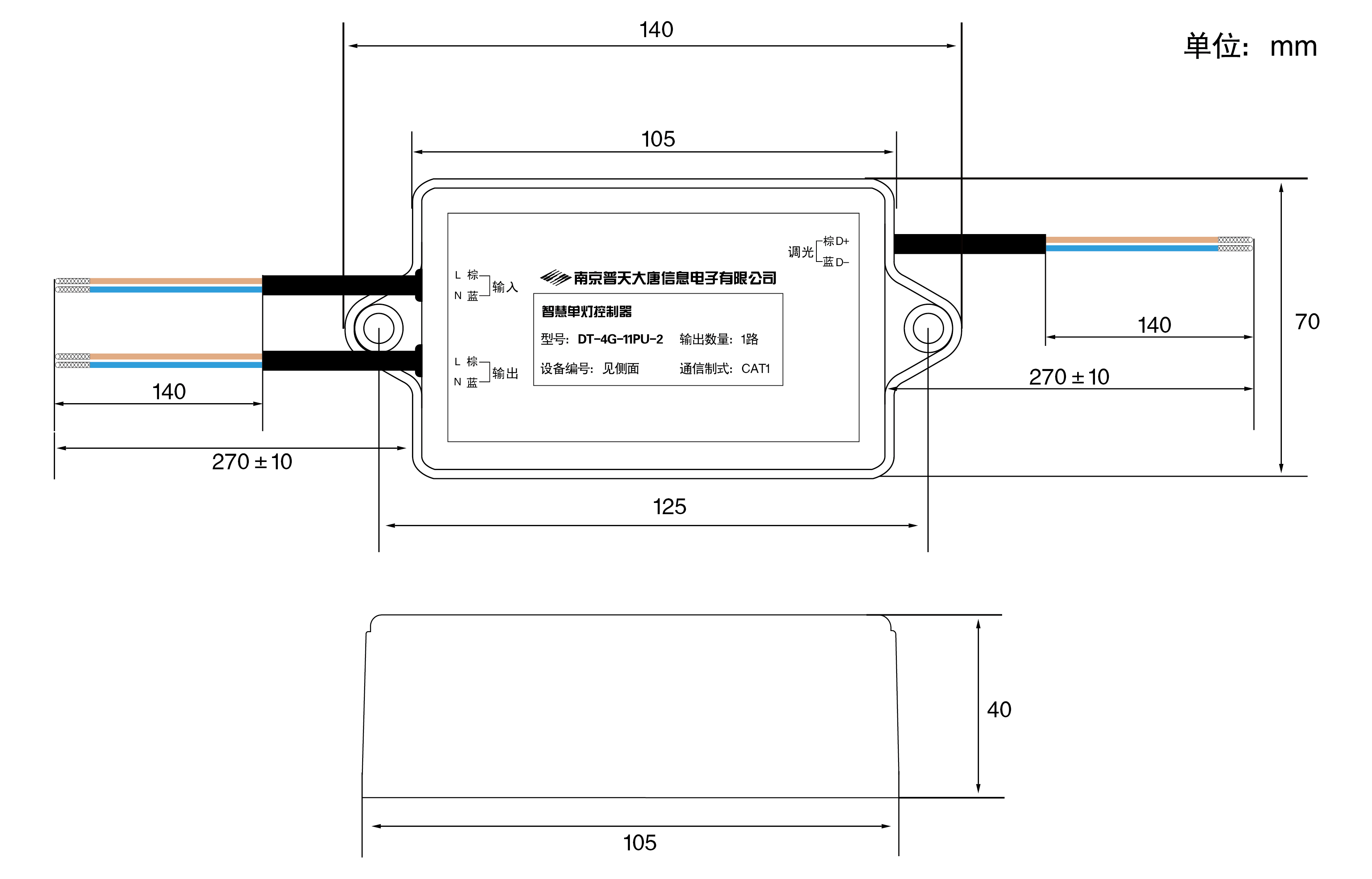

结构图

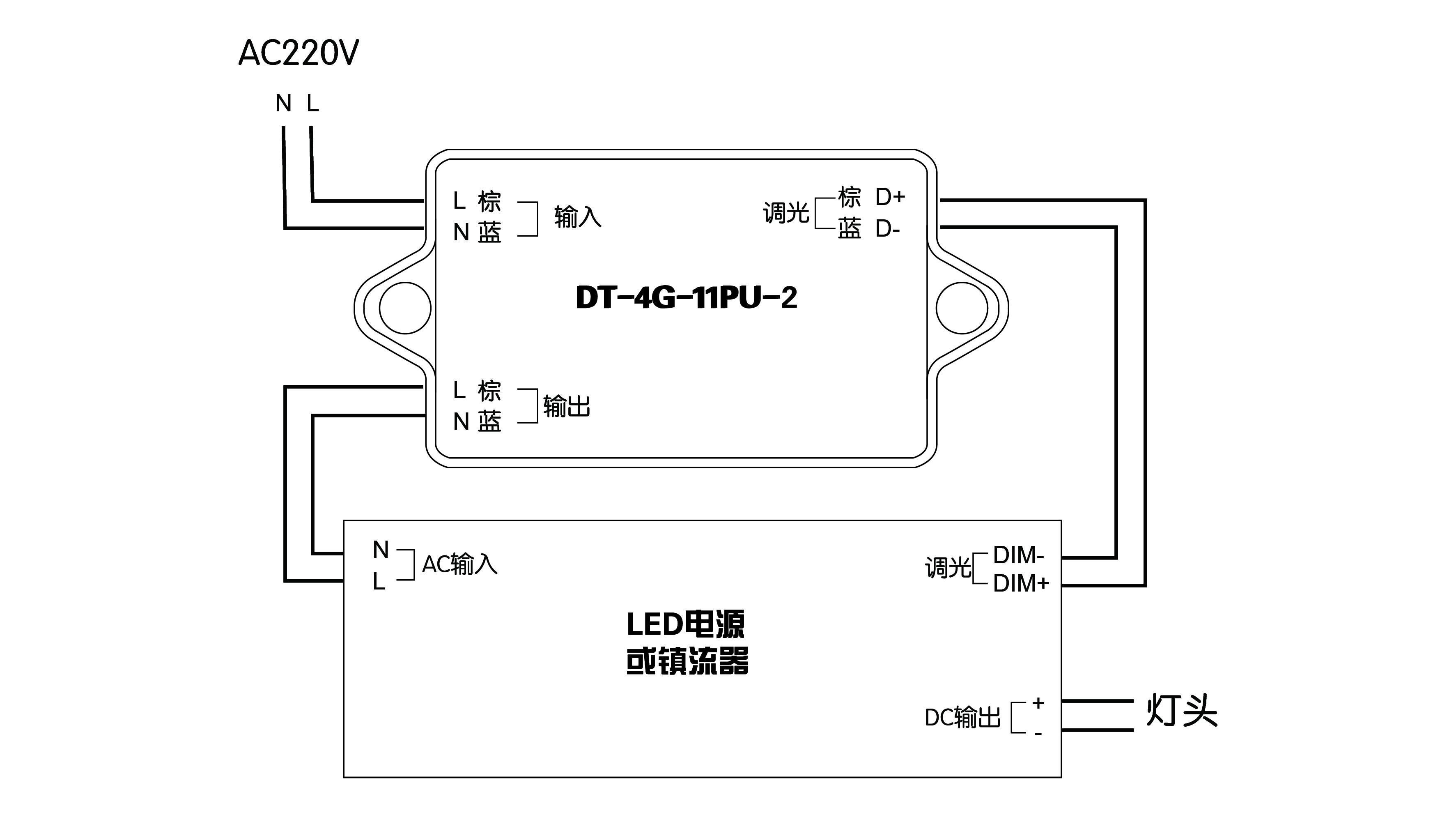

接线示意图

安装注意事项

1. 本产品为高压产品，接线时禁止带电接线，非专业人士请勿接线；

2. 接线时，请做好接线端的绝缘处理；

3. 接线时，请确保接线正确，请勿接反接错；

4. 单灯控制器自带三枚设备编号二维码标贴，建议一枚贴在单灯控制器上，一枚贴在灯头下方，最后一枚贴到灯杆离地面高度两米处，设备编号与灯杆号须做好对应登记并保存，方便录入到管理平台，录入方法参照管理平台使用说明；

5. 普天大唐管理平台网址为http://pt.smarthing.tech/login，操作方法参照普天管理平台使用说明，客户自有平台操作方法参照客户自有平台使用说明。
