概述
● 本产品为RGB/CCT/DIM PWM恒压控制器,也可作为RGB/CCT/DIM遥控器使用。
● 通过3位拨码开关分别选择RGB/CCT/DIM灯光类型,是否开启遥控器功能。
● 旋钮改变彩色,色温,亮度,支持短按,双击,长按操作。
● 面板指示灯具有开/关状态、颜色选择、告警提示功能。
● 采用2.4G无线技术,作为控制器使用时,最多接受10个遥控器控制。作为遥控器使用时,
可遥控多个RGB/CCT/DIM控制器。

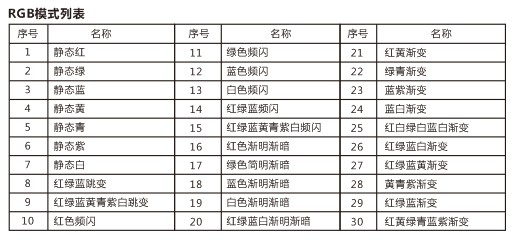

● RGB灯光类型时,内置30个变化模式。
● 配合恒压或恒流功率扩展器使用,可无限放大输出功率。
● PWM实现4096级无闪烁调光。
技术参数
● 输入电压: 5-24VDC
● 输出类型: PWM恒压+RF(2.4G)
● 负载电流: 3CH,4A/CH
● 输出功率: 60-288W
● 灰度等级: 4096/CH
● 调光范围: 1~100%
● 遥控距离: 20~40m
● 工作温度: -30℃~55℃
● 尺寸: L86×W86×H50mm
● 重量: 110g

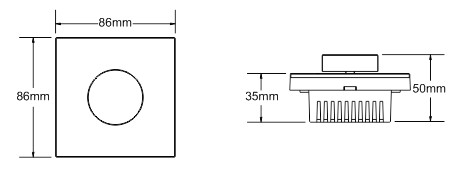

产品尺寸

旋钮功能
● 短按:开启/关闭灯光。
● 灯光开启时,旋钮默认操作如下:
RGB类型时,旋转调节七彩色,3圈60色;
CCT类型时,旋转调节色温,2.5圈50级;
DIM类型时,旋转调节亮度,2.5圈50级。
● 双击:旋转调节亮度,1圈20级。
● 长按(1-5s):RGB类型时,细调饱和度;
CCT/DIM类型时,细调亮度。
面板控制器匹配遥控器方法
● 配对: 灯光开启后,关闭,立即长按开关键5秒,5秒内按遥控器任意键匹配。
● 删除: 灯光开启后,关闭,立即长按开关键10秒,删除控制器上的所有匹配。
控制器匹配面板遥控器方法
● 拨码开关第3位拨到上侧,ON位置,开启遥控器功能。
● 配对: 短按控制器的Match键,5秒内操作旋钮面板进行匹配。

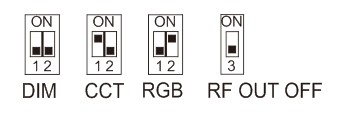

拨码开关设置

● 拨码开关第1-2位:设置RGB/CCT/DIM灯光类型;
● 拨码开关第3位:拨到下侧为关闭遥控;拨到上侧(ON)为开启遥控;
注意:上电之前必须确认拨码开关设置。

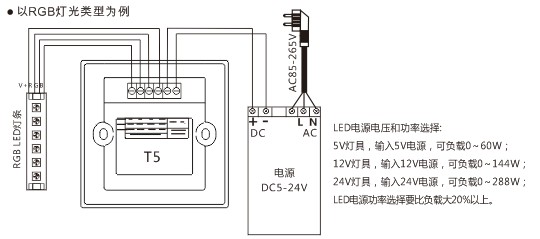

接线图
