概述
● 配合各种PWM LED恒压控制器使用 , 实现控制器输出功率的放大,以控制更多数量的灯具。
● 一台控制器理论上可串联或并联无限多台LED功率扩展器,实现控制效果同步。
技术参数
● 输入电压: 5-36VDC
● 负载电流: 4CH, 5A/CH
● 输出功率: 100-720W
● 工作温度: -30℃~55℃
● 尺寸: L170×W50×H23mm
● 重量: 105g

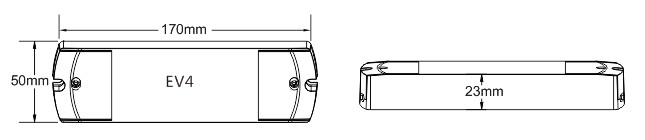

产品尺寸

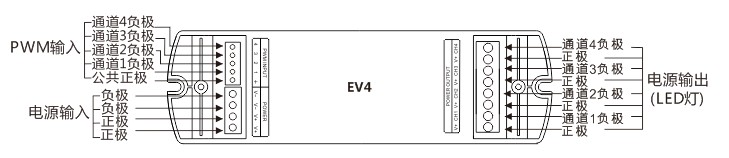

部件图

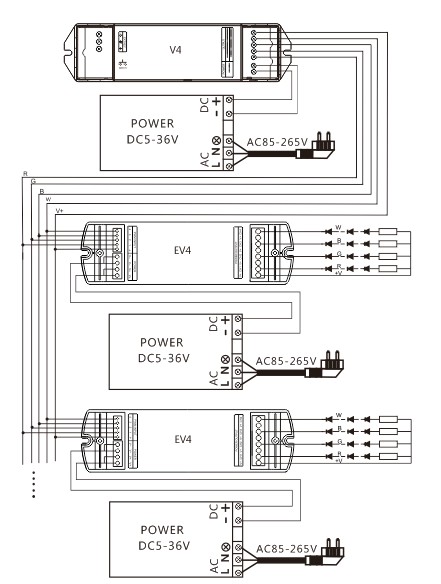

接线图
并联方式

LED电源电压和功率选择(以EV3为例):
5V灯具,输入5V电源,可负载0~100W;
12V灯具,输入12V电源,可负载0~240W;
24V灯具,输入24V电源,可负载0~480W;
36V灯具,输入36V电源,可负载0~720W;
LED电源功率选择要比实际负载大20%以上。
