色温四区面板LED控制器 低压色温面板控制器 86底盒常规尺寸 5年质保 旋钮调光调色温 T12-1

概述

● 本产品为CCT/DIM 四区DMX控制器，也可作为CCT/DIM四区RF遥控器使用。

● 通过3位拨码开关分别选择CCT、DIM灯光类型，是否开启遥控器功能。

● 输出国际标准DMX512/1990信号，可连接多个DMX解码器。

● 采用2.4G无线技术，作为控制器使用时，最多接受10个遥控器控制。作为遥控器使用时，

   可遥控多个CCT/DIM控制器。

● 支持单分区独立调节，多分区同步调节。

● 具有开/关状态指示，触摸操作提示功能。

   技术参数

● 输入电压: AC85~265V

● 输出类型: DMX+RF(2.4G)

● 灯光类型: CCT/DIM

● 灰度等级: 256/CH

● 调光范围: 0~100％

● 遥控距离: 20~40m

● 工作温度: -30℃~55℃

● 尺寸: L86×W86×H36.5mm

● 重量: 169g

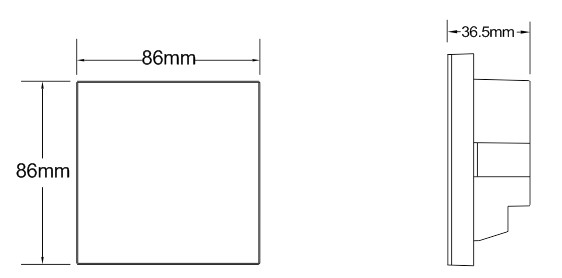

  产品尺寸

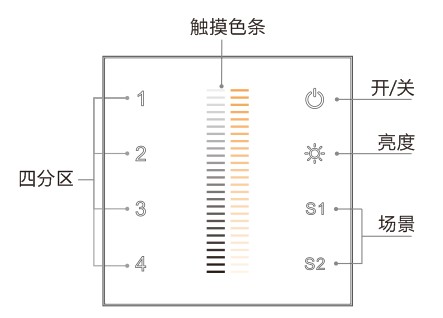

  按键功能

色条：触摸改变当前选择分区的色温或亮度。

开/关键：短按开启/关闭当前选择分区，长按2秒关闭全部分区。

亮度键：短按10级，长按连续调节；

1，2，3，4分区键：短按选择并开启分区，长按2秒关闭分区。

                   连续短按多个分区键，可同时选择多个分区。

S1，S2场景键：短按调出场景，长按2秒保存。

               四分区同时调出或保存。

  面板控制器匹配遥控器方法

● 配对:  灯光开启后，关闭，立即长按开关键5秒，5秒内按遥控器任意键匹配。

● 删除:  灯光开启后，关闭，立即长按开关键10秒，删除控制器上的所有匹配。

  控制器匹配面板遥控器方法

● 拨码开关第3位拨到上侧，ON位置，开启遥控器功能。

● 配对: 短按控制器的Match键，5秒内操作旋钮面板进行匹配。

  拨码开关设置

● 拨码开关第1-2位：设置RGB/CCT/DIM灯光类型；

● 拨码开关第3位：拨到下侧为关闭遥控；拨到上侧(ON)为开启遥控；

注意：上电之前必须确认拨码开关设置。
