一、产品特点
★ 美观,高端,大方,典雅;
★ 灯珠采用超高亮度贴片5050光源,绿色安全、节能环保;
★ 基于 SMD 贴片特性,光衰小,发光角度 ≥120°,一致性好;
★ 一体化卡扣式无接头防拽连接设计;
★ 采用德国进口高导热胶全灌封防水设计,不易发黄,具有全防水、防腐、防酸碱、抗UV,防护等级 为 IP67,增强了产品的使用寿命和适应性;
★ 产品呈柔性,应用灵活,多种安装方式可选。每串连接线处为“公母头”,且每串点光源可随意剪 接,安装牢固、维修方便;
★ 带型材安装或钢丝安装,美观大方,不影响建筑外观;
★ 采用新一代DMX512 并行总线技术设计,每颗灯具之间信号互不影响,信号传输更稳定;
★ RGB 三合一 256级灰度,色彩艳丽柔和,混色效果极佳,可级联电脑实时同步显示自然界的万紫千 红和各种视频,也可SD卡脱机播放各种幻彩动画效果。
二、应用范围
★ 高端室内外建筑轮廓装饰照明;
★ 大型广场、园林、桥梁、河道景观亮化;
★ 会所、KTV招牌围边背景装饰;
★ 酒店、医院、体育馆、博物馆等有极高防护要求的场所。
★ 智能媒体建筑。
三、光参数
型号 | LED光源 | 发光颜色 | 发光角度 |
LS-SMD-33WP3LB |
SMD5050 |
RGB 256灰度 |
≥120° |
四、光电参数及使用环境
序号 | 项目 | 参数 |
1 | 驱动方式 | 恒流驱动 |
2 | 控制方式 | 串行传输 |
3 | IC型号 | UCS1903 |
4 | 输入电压 | DC12V |
5 | 功率 | 0.9W |
6 | LED灯珠数量 | 3PCS |
7 | 级联数量(PCS) | 20pcs/串(可定制) |
8 | 外壳材质 | PC |
9 | 外形尺寸 | 33mm |
10 | 防护等级 | IP67 |
11 | 工作环境温度 | -30~+65℃ |
12 | 灯之间连接线长度 | 中心距375px(可定制) |
13 | 使用寿命 | ≥50000H |
14 | 重量(20pcs/串) | 0.4kg |
15 | 产品证书 | CE、RoHS |
16 | 产品质保期 | 1-2年 |

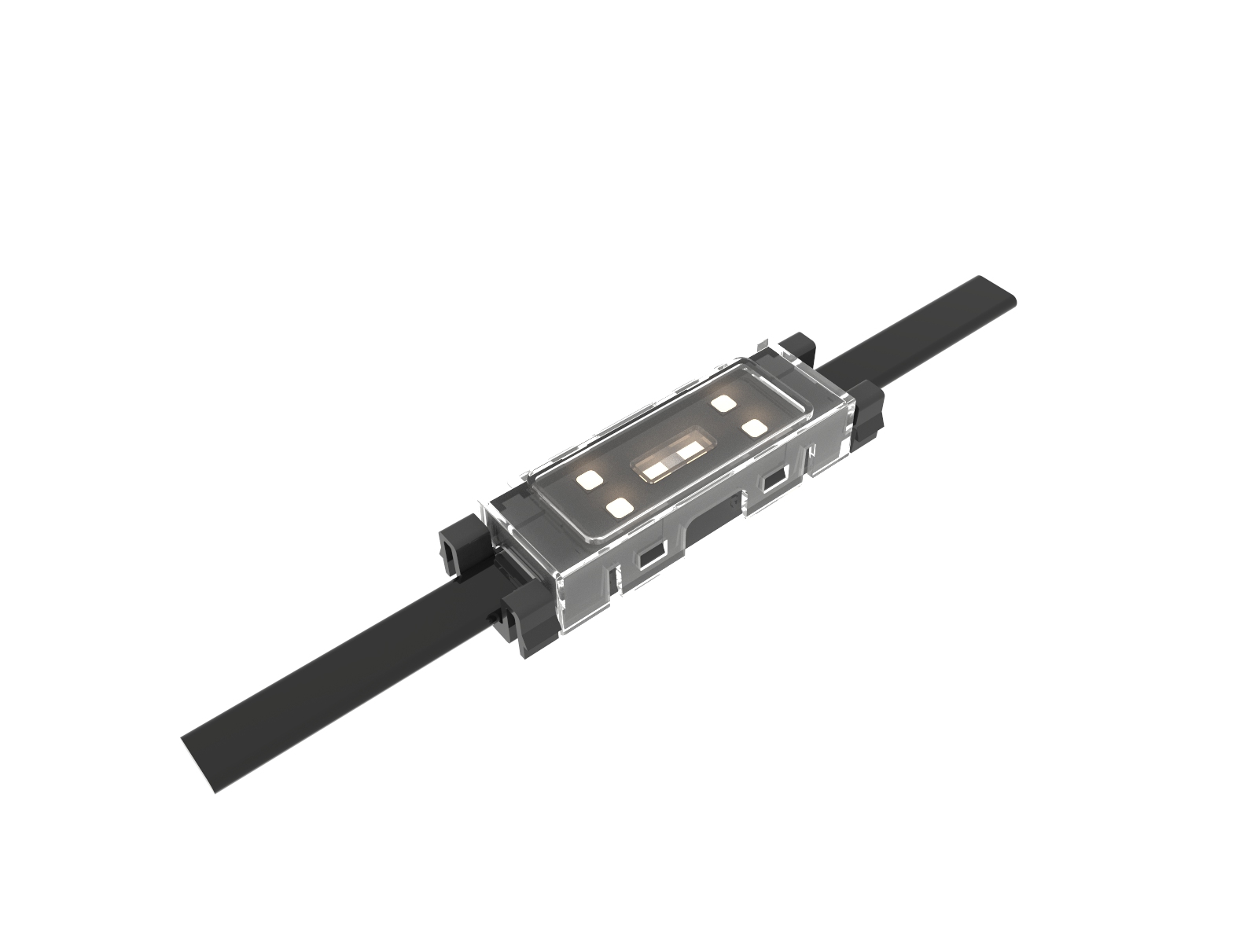

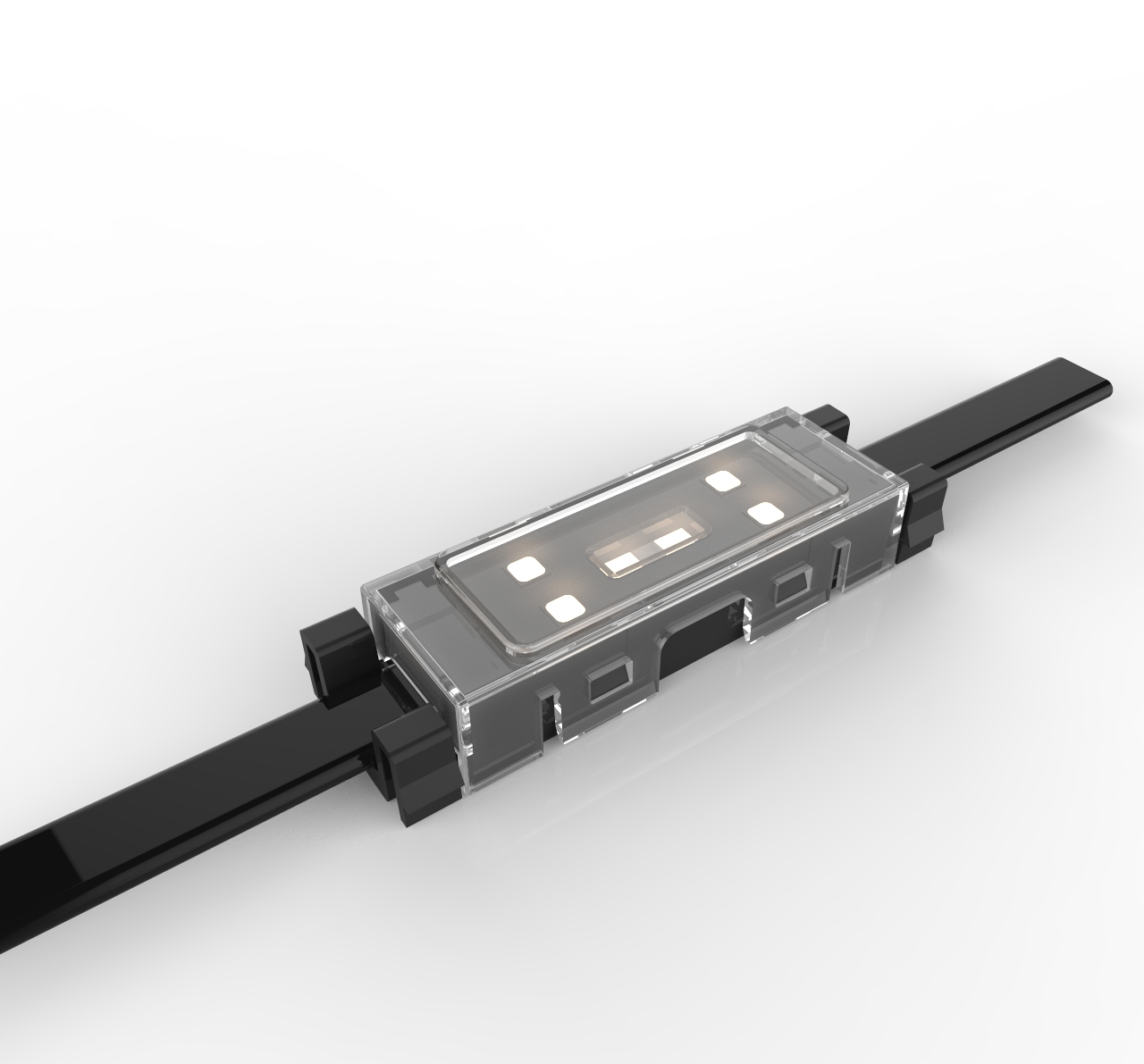

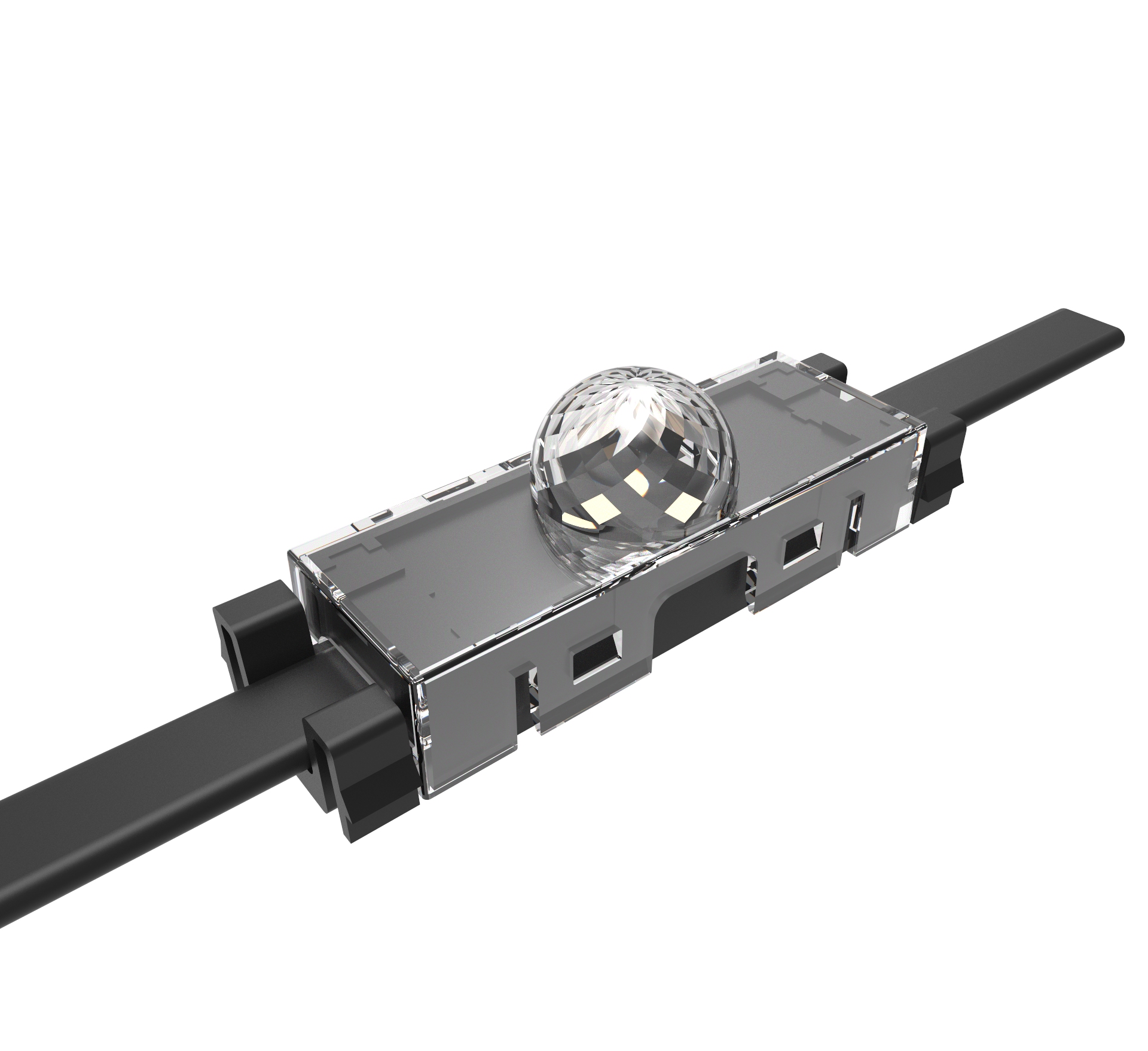

五、产品图片:

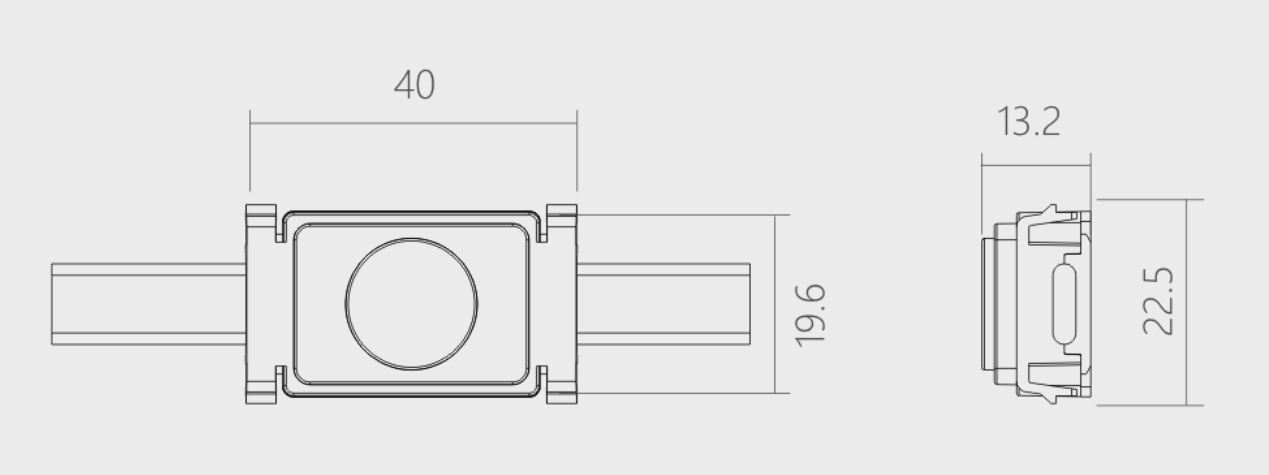

六、外形尺寸图(单位:mm)
七、安装说明
★ 单个点光源的额定电压为 12±0.5 V 之间,最大电流 60MA,最大功率 0.9W ;
★ 恒压电源的输出电压不可高于额定电压,否则会对灯具造成损坏;
★ 必须使用产品配套的LED驱动电源,不是配套的驱动电源可能会使灯具损坏 ;
★ 将红线连接在电源的正极,中间的线连接控制器信号输出端口,第三根线连接控制器的负极,每二 十个点光源首尾需要用12V电源供电;
★ 将所有连接处及尾端接头做好防水、绝缘处理,检查无误后方可通电;
★ 安装方式:螺丝固定安装,型材固定安装及钢丝固定安装:
