1

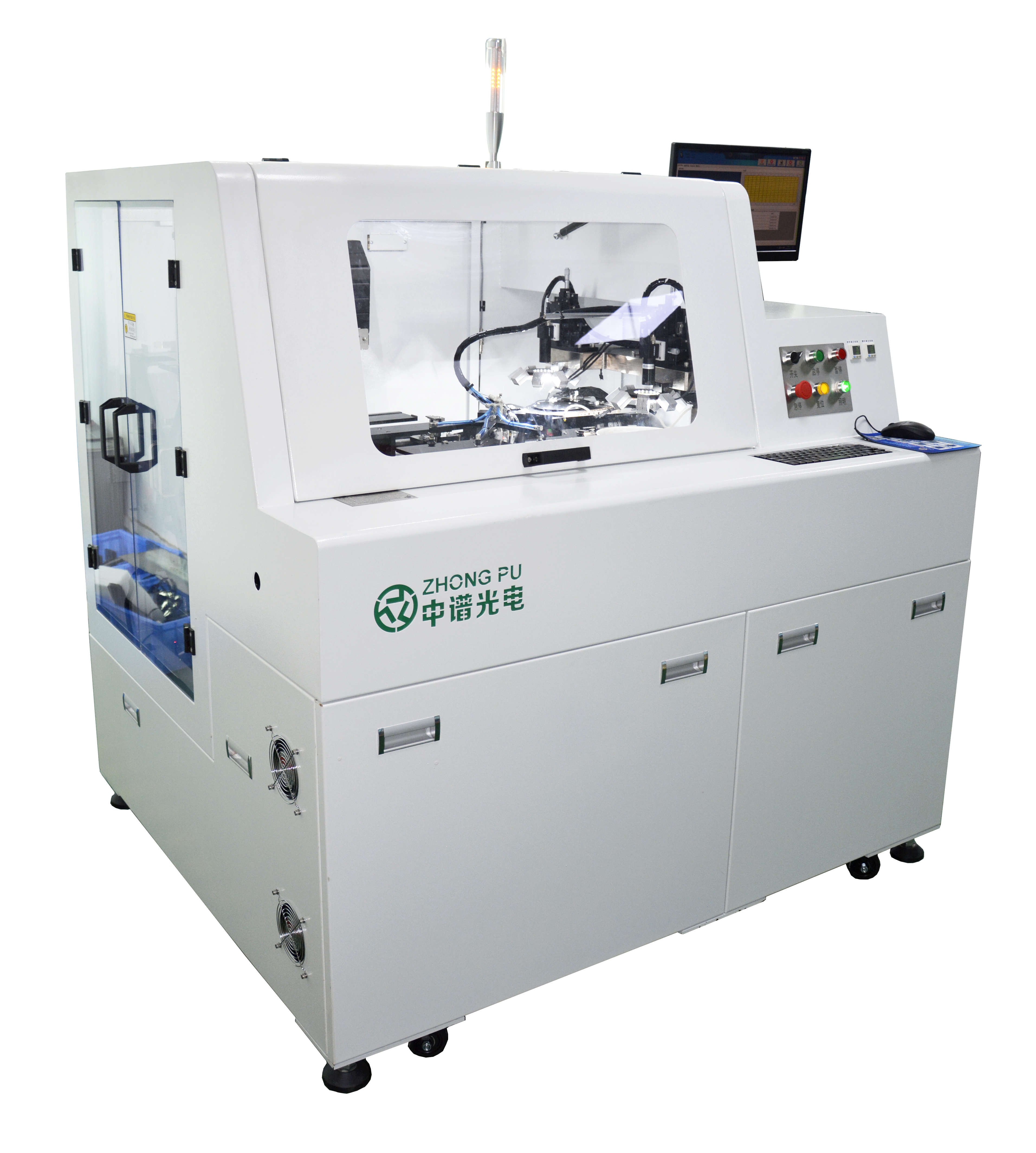

膜上贴片机机台

一套

2

计算机

一台

3

图像识别系统

一套

包含相机、光源等结构件

4

显示器

一台

附鼠标、键盘

5

运动控制系统

一套

6

膜上贴片机系统

一套

7

真空泵

一台

功能项目

项目

目标

测试产品

贴片封装灯珠

2.0X2.0-7.0X7.0(mm)

设备方面

电源

200V- 240V  50HZ

用气要求

　＜0.5 - 0.6 MPa

整机耗电功率

　＜5.5 KW

机台电脑配置

电脑配置应高于潮流配置，硬盘要求≥1T，内存大于4G

具备耗材计数功能

可以设置顶针、吸嘴使用寿命，达到使用寿命机台报警停机

接地后外壳电阻

≤0.5Ω

具备MES 联网功能对接及标签网打印功能

需求按MES 系统要求，提供信号，板块，编码等对接资料，具备MES联网 对接 功能，具备标签网打印功能（输出标签打印内容并保存在本机,本机打印标签（条码+二维码））

设备机构

供料、定位、测试，旋转部

掉料比例＜0.1%

上料机构

1个提篮，8寸钢圈上料

定位机构，

相机定位，上料灯珠旋转

上料吸取灯珠范围

120mmX120mm

摆杆机构

摆杆旋转±90°，精度<±3 °

贴片放料范围

120mmX120mm

贴片平台

贴片平台可旋转±180°

贴片平台XYR精度

±50μm，±3°

下料机构

1提篮，8寸钢圈载板

取料方式

蓝膜吸取

机台产能

UPH

≥6 K/H

机台稳定性

MTBA

>60min

MTBF

>168H

载带剥离力

CPK≥1.33
