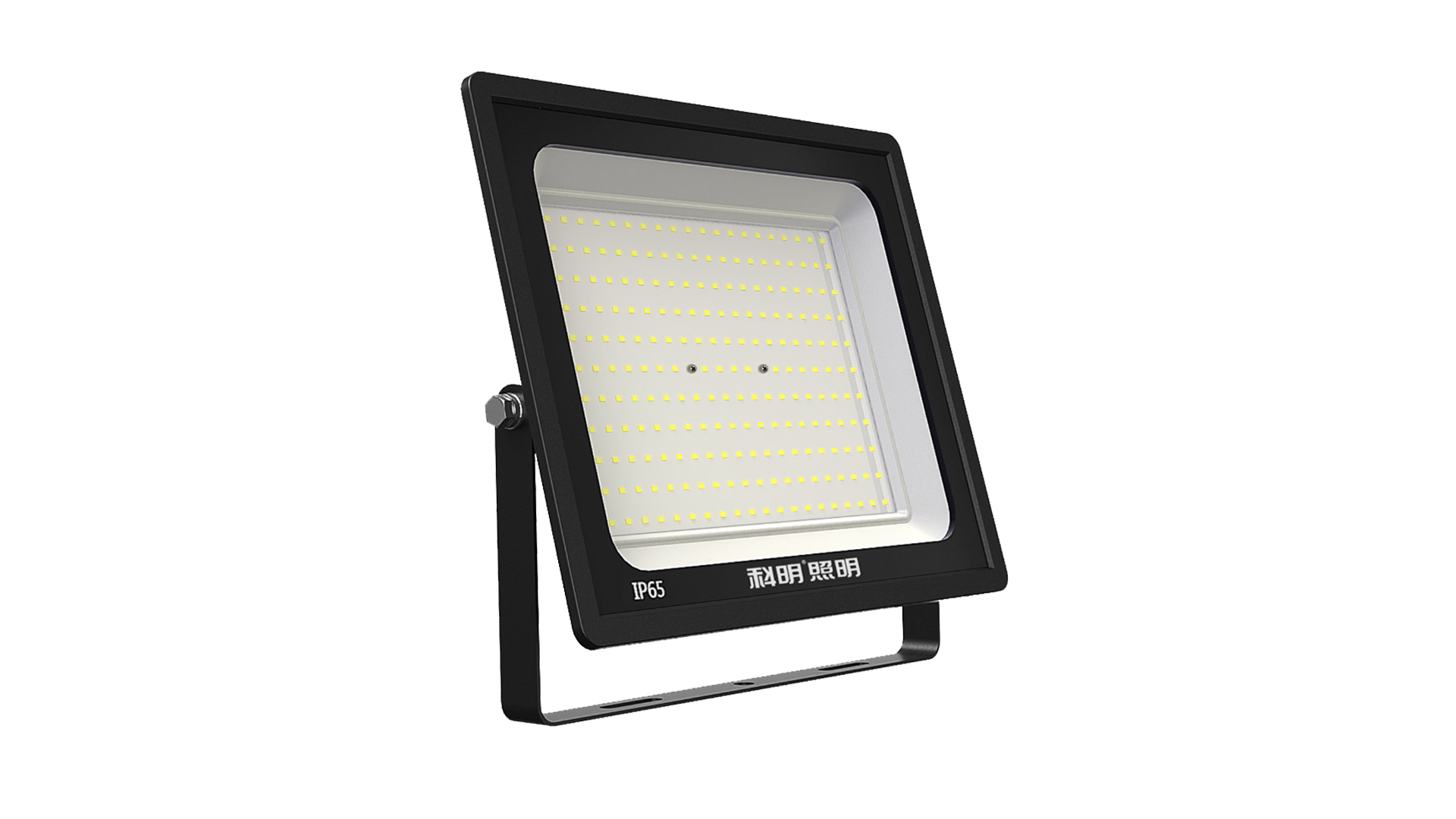

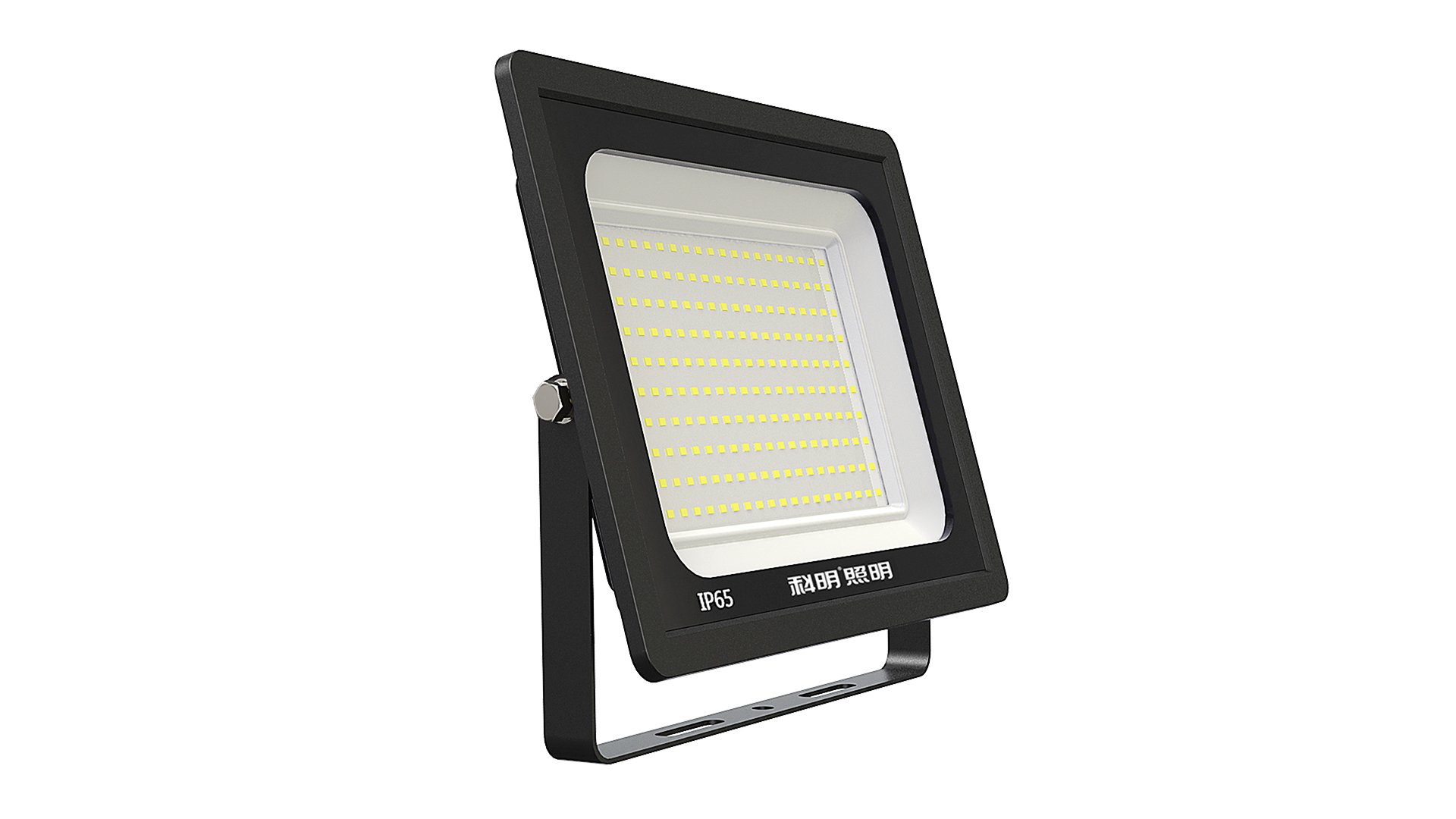

T系列投光灯50/100/200/300型
产品规格书
一、产品性能特点以及描述
1、该系列产品主要由:50型、100型、200型、300型等四款产品组成。产品内部驱动电源、散热器、安装结构件、发光部件采用一体化设计,整体造型简洁大方。
2、灯具散热结构采用高分子导热合金材料外壳,散热性能优良,配合大面积灯珠基板,最大限度降低导热路径,增大散热面积。灯珠基板与散热器结合面采用高导热系数硅脂,确保灯珠结温低于85℃。
3、灯具外壳采用了高强度高分子导热材料(与汽车灯散热同款材料),阻燃、防腐蚀、绝缘,材料耐压测试通过10KV。
4、采用耐高温阻燃型 纳米材料反光罩 配合高强度钢化玻璃,灯具光源采用国内高品质光源,封装形式贴片型2835型灯珠;整灯初测光效达到90 Lm/W,显色性80以上。
5、整灯防护等级达到IP66,有效防止雨淋潮气影响。
6、内部驱动电源采用科明自主设计线性恒流方案,宽电压(140-380V/50-60Hz),140V可启动点亮,380V下不烧灯,并内置抗浪涌电路,抗浪涌4KV;
驱动方案采用国际最新智能型温控技术,自动实时采集控制芯片内部温度,如超过限定值则自动降低灯具功率,确保LED光源始终处于合理运行区间。
7、外壳耐腐蚀性能:WF2 ;防触电保护等级(electric shocked resistance level):Ⅰ类
工作环境:-25℃- +45℃
适用场所:广泛适用于建筑工地、户外停车场、公园小区等室内外照明场所。
二:规格参数:
标称型号 | T系列50W | T系列100W | T系列150W | T系列200W |
输入电压 | 推荐AC200-240V/50~60Hz,140V点亮,380V以下不烧灯 | |||
输入电流(220V) | 0.23A | 0.46A | 0.91A | 1.26A |
功率因子 | 0.9 | 0.9 | 0.9 | 0.9 |
演色性 | 80(Ra) | 80(Ra) | 80(Ra) | 80(Ra) |
色温 | 常规6000~6500K,其它色温可以定制,请提前与客服部确认库存。 | |||
灯具发光效率 | 85-90 Lm/W | |||
初测瞬时光通量 | 4000 Lm | 8000 Lm | 16000 Lm | 22500 Lm |
灯具发光角度 (半峰边角) | 100*90度 | 100*90度 | 100*90度 | 100*90度 |
最大适用面积 | 76m2 | 150m2 | 260m2 | 350m2 |
最佳离地照明高度 | 2-4米 | 4-6米 | 6-8米 | 8-10米 |
单灯有效照明面积 | 50m2 | 100m2 | 170m2 | 235m2 |
储存温度 | -25°C~50°C | |||
工作温度 | -20°C~45°C,更换硅胶线可用于-60度 | |||
外观尺寸 | 长:205mm 宽:165mm 高:33mm | 长:270mm 宽:230mm 高:31mm | 长:320mm 宽:260mm 高:35mm | 长:415mm 宽:340mm 高:50mm |
支架安装孔位 | 中心孔径:8.5mm 腰孔:7mmX13mm 间距:45mm | 中心孔径:10mm 腰孔:10mmX30mm 间距:50mm | 中心孔径:10mm 腰孔:10mmX30mm 间距:50mm | 中心孔径:12mm 腰孔:10mmX30mm 间距:60mm |
把手可调角度 | 180° | 180° | 180° | 180° |
输入电源线型号、股数、线径 | CCC认证线材3*0.5mm2 | CCC认证线材3*0.5mm2 | CCC认证线材3*0.5mm2 | CCC认证线材3*0.75mm2 |
电源线 | 棕色-火线L蓝色-零线N黄色/黄绿-接地线GND,张贴标示。 外部露出灯体25cm,剥线头5mm。如需其它长度要求,请电话与客服部进行提前确认。 | |||
内部电源 | 科明智能温控线性电源50W | 科明智能温控线性电源100W | 科明智能温控线性电源200W | 科明智能温控线性电源300W |
灯珠形式 | 2835-6V-1W | 2835-6V-1W | 2835-6V-1W | 2835-6V-1W |
装箱数 | 40支/箱 | 32支/箱 | 20支/箱 | 6支/箱 |
彩盒尺寸 | 210mm*172mm*37mm | 275mm *236mm*35mm | 325mm*266mm *40mm | 425mm*345mm* 54mm |
外箱尺寸 (长*宽*高) | 440*400*368mm | 568*310*496mm | 430*343*556mm | 438*360*366mm |
整体包装方式 | 彩盒+中性外箱 | 彩盒+中性外箱 | 彩盒+中性外箱 | 彩盒+中性外箱 |
三、部分产品配光曲线
1、T系列50型
2、T系列100型
3、T系列200型
4、德普系安全三防灯300型
山东科明光电科技有限公司
山东省淄博市周村区新华大道999号
电话:0533-6826012 传真:0533-6807979
