摘要:静电放电(ESD)是造成半导体芯片失效、量产返工、终端故障的核心诱因之一。行业主流的HBM、CDM合规测试仅能给出通过/失败判定结论,难以定位芯片内部防护短板与深层失效机理。传输线脉冲(TLP)测试作为行业主流的器件级ESD精细化表征技术,可通过可控矩形脉冲获取器件瞬态I-V特性与漏电流动态变化,精准完成芯片静电失效溯源、防护结构优化与工艺偏差排查,是芯片研发、可靠性验证与失效分析的核心测试手段。

一、芯片静电失效的核心危害与测试痛点

静电是电子行业普遍存在的隐性风险,在芯片晶圆制造、封装测试、仓储运输、终端使用全流程中均可产生。瞬时静电高压会沿芯片引脚侵入内部电路,引发介质击穿、金属热熔、栅极损伤等不可逆故障,直接导致芯片功能失效、性能衰减,大幅提升产品不良率与售后风险。

在传统芯片ESD验证体系中,半导体行业主流合规测试标准为HBM(人体模型)与CDM(器件充电模型),早前沿用的MM(机器模型)因适配性有限,目前已逐步被行业淘汰废止。这类传统合规测试存在明显局限性:依托固定标准放电波形模拟真实静电场景,最终仅输出单一的电压等级通过/失败判定,仅适用于产品合规认证与量产质检,无法反馈器件受应力过程中的动态变化,不能定位失效根源与设计短板,难以支撑芯片精细化迭代优化。

二、TLP测试核心原理:可控脉冲实现精准ESD表征

传输线脉冲测试(Transmission Line Pulse,TLP)是适配芯片研发诊断的高精度ESD测试技术,核心原理是通过充电传输线电缆,生成幅值、脉宽、上升沿均可精准调控的稳定矩形方波脉冲,逐级施加至被测半导体器件(DUT)。

测试过程中,系统可实时捕捉不同脉冲应力下器件的瞬态电压、电流变化,同步采集动态I-V特性曲线与漏电流数据。区别于传统测试的结果判定模式,TLP实现了“过程可监测、数据可追溯、特性可量化”,完整还原芯片在静电冲击下的响应全过程,为技术人员分析器件抗静电特性提供完整数据支撑。

三、TLP与传统ESD测试的核心差异与互补性

1、HBM/CDM测试:侧重合规认证。采用固定标准化波形,模拟真实工况下的静电放电场景,输出结果仅用于判定产品是否符合行业标准,适用于量产质检、合规送检、市场准入认证,无精细化诊断分析能力。

2、TLP测试:侧重研发诊断。脉冲参数可灵活无级调节,不局限于单一合规判定,核心用于芯片前期研发、电路优化、失效复盘。可精准定位芯片ESD防护薄弱点位、评估防护电路开启效率与电荷泄放能力,快速排查设计缺陷与工艺偏差,加速产品迭代落地。

四、TLP测试在芯片失效分析中的核心应用价值

依托完整的动态数据采集能力,TLP测试可全方位支撑半导体器件ESD研究与品质优化,核心应用场景覆盖芯片设计、工艺验证、失效复盘全流程:

第一,精准提取核心设计参数。通过逐级加压测试,绘制完整的TLP I-V特性曲线与漏电流变化曲线,可精准获取器件开启电压、维持电压、失效电流、稳态漏电流等关键ESD参数,为防护电路设计提供量化依据。

第二,快速定位设计与工艺问题。通过实测曲线与仿真设计数据比对,可快速排查晶圆工艺偏差、电路布局缺陷、防护结构失效等问题;通过异常曲线特征,反向推导静电失效机理,解决传统测试“只知失效、不知原因”的痛点。

第三,优化器件抗静电性能。依托精细化测试数据,针对性优化ESD防护结构、调整器件参数、优化生产工艺,从源头提升芯片的静电耐受能力与长期可靠性。

五、远方TLPS-2000 TLP测试系统解决方案

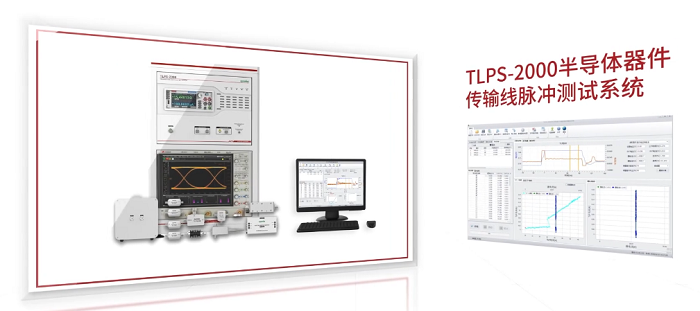

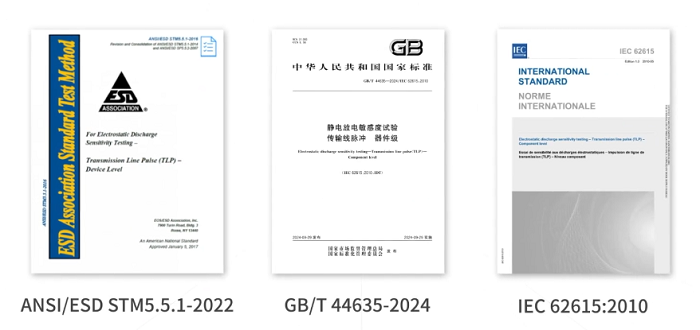

针对半导体器件ESD测试标准化、精细化、全流程诊断需求,杭州远方自主研发TLPS-2000半导体器件传输线脉冲测试系统,严格依据国内外最新ESD测试标准(ANSI/ESD STM5.5.1-2022、GB/T 44635-2024、IEC 62615:2010)研发,集成脉冲发生器、高精度I-V测量单元、高速示波器、专业测试软件于一体,实现一体化全自动TLP测试。20260728102502074791.png20260728102510437186.png

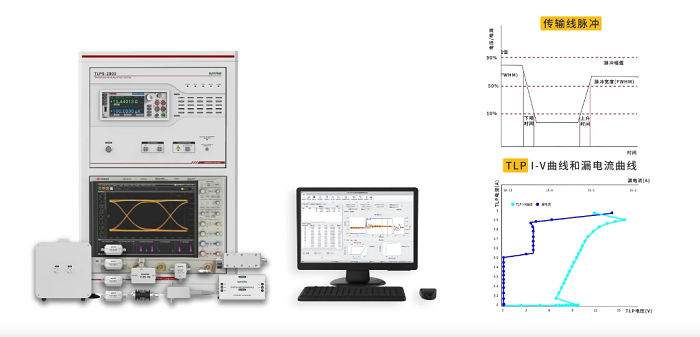

设备可输出高精度、高稳定性的可控传输线脉冲,精准完成器件瞬态I-V特性、稳态漏电流、ESD失效阈值等核心参数的自动化测量。系统适配分立器件、集成电路等各类半导体产品,可全面支撑器件TLP特性研究、静电敏感阈值标定、ESD保护电路优化、失效机理分析等研发与检测工作,为半导体行业ESD可靠性测试提供标准化、可溯源、高精度的完整解决方案,持续助力国产芯片可靠性技术升级。20260728102719124238.png

常见问题解

Q1:TLP测试和传统HBM测试的区别是什么?

A1:HBM属于合规性测试,输出通过/失败结果,用于产品认证量产;TLP属于表征诊断测试,可输出动态I-V曲线与漏电流数据,用于芯片研发迭代、失效溯源与工艺优化,二者波形能量等效、数据互补。

Q2:TLP测试主要用来解决芯片哪些静电问题?

A2:主要用于定位芯片ESD防护薄弱点、测量器件静电失效阈值、评估防护电路泄放能力、排查工艺与设计偏差,解决芯片静电失效无法溯源、性能无法量化的行业难题。

Q3:哪些半导体产品需要做TLP测试?

A3:各类分立器件、通用集成电路、功率器件、车载芯片、消费电子芯片等,但凡需要做ESD可靠性验证、研发迭代、失效分析的半导体器件,均适配TLP测试方案。
