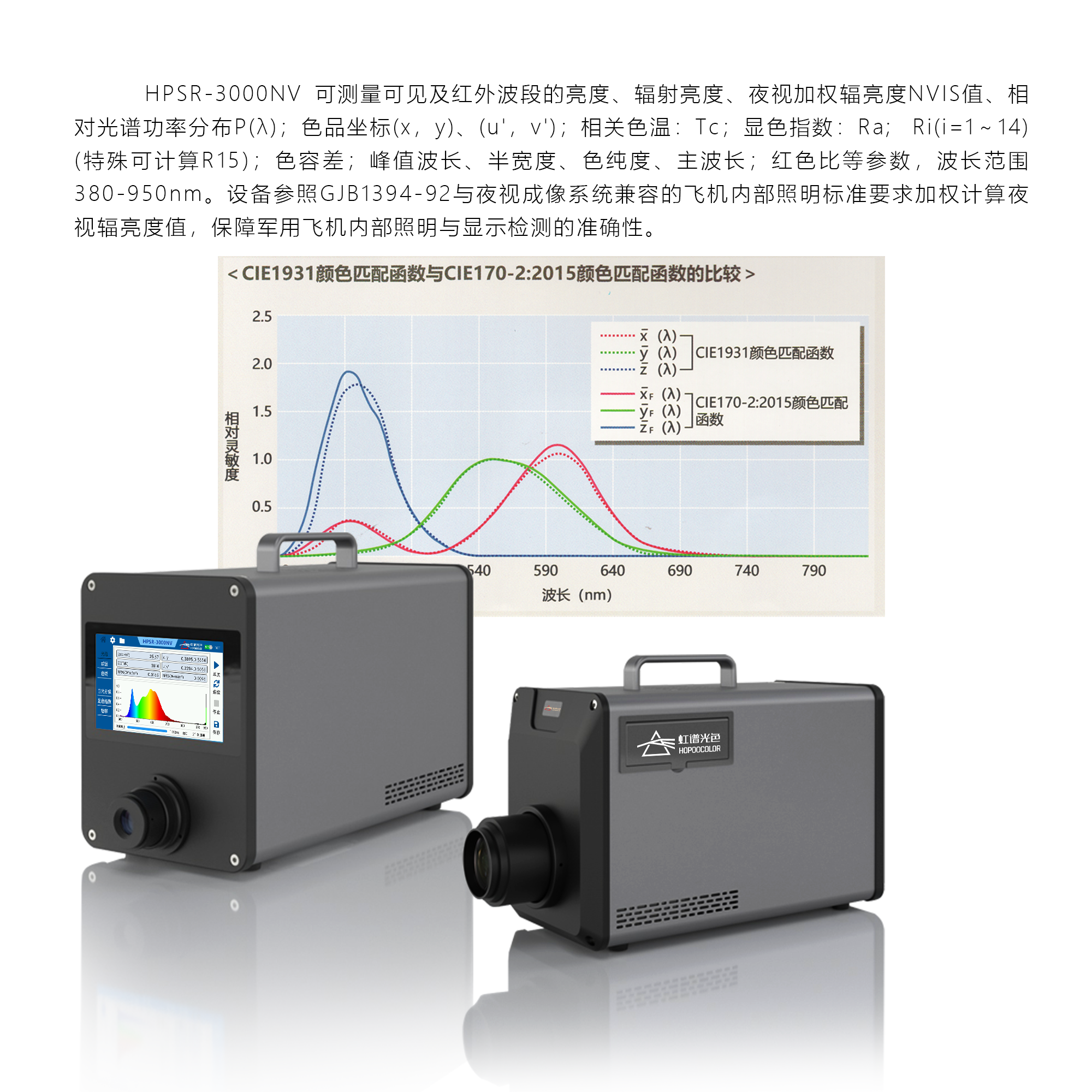

HPSR-3000NV 夜视光谱辐亮度计可测量可见及红外波段的亮度、辐射亮度、夜视加权辐亮度NVIS值、相对光谱功率分布P(λ)；色品坐标(x，y)、(u'，v')；相关色温：Tc；显色指数：Ra; Ri(i=1～14) (特殊可计算R15)；色容差；峰值波长、半宽度、色纯度、主波长；红色比等参数，波长范围380-950nm。设备参照GJB1394-92与夜视成像系统兼容的飞机内部照明标准要求加权计算夜视辐亮度值，保障军用飞机内部照明与显示检测的准确性。
产品特点
分光测色方式的绝对值精度，测量时间大幅缩短，测量速度更快。
采用恒温制冷型阵列探测器，实现0.0005cd/㎡ 极低亮度测量能力，以及超宽的亮度测量范围。
不存在V(λ)失匹配误差，测量精度高，采背面接口等设计，强化搭乘系统机台功能。
技术指标
技术指标 | 内容 | ||||||||
光亮采集 | 电子冷却型线性阵列传感器 | ||||||||
波长分散原理 | 衍射光栅 | ||||||||
光学系统 | 对物镜：f = 82mm F2.5，目镜：观测视野 5°，视度调整范围±5diopt | ||||||||
测量角 | 2°/1°/0.2°/0.1° | ||||||||
测量距离 | 250mm – ∞ (从物镜金属件前端开始的距离) | ||||||||
光谱辐射度灵敏度 | NVIS加权辐亮度优于1.7*E-11W/(cm2*sr*nm) | ||||||||
测量直径(mm) | |||||||||
测定角\测定距离(mm) | 250 | 350 | 400 | 500 | 600 | 800 | 1000 | 2000 | 5000 |
2° | 6.5 | 10 | 11.7 | 15.1 | 18.6 | 25.4 | 32.2 | 66.4 | 169 |
1° | 3.25 | 4.99 | 5.84 | 7.55 | 9.26 | 12.7 | 16.1 | 33.2 | 84.4 |
0.2° | 0.65 | 1 | 1.17 | 1.51 | 1.86 | 2.54 | 3.22 | 6.64 | 16.9 |
0.1° | 0.33 | 0.5 | 0.59 | 0.76 | 0.93 | 1.27 | 1.61 | 3.32 | 8.44 |
光谱波宽 | 5nm以下（半波宽） | ||||||||
波长精度 | ±0.3nm *Hg波宽线上 | ||||||||
测量波长范围 | 380 – 950nm | ||||||||
波长分解能力 | 1nm | ||||||||
测量模式 | 自动/手动（积分时间/频率）/ 外部垂直同步信号输入、FIX(积分时间/频率) | ||||||||
测量内容 | 分光辐亮度： mW/cm2/sr/nm | ||||||||
测量功能 | 辐亮度 Le：mW/cm2/sr、 亮度Lv：cd/m2 、CIE1931色度坐标xy、CIE1976色度坐标u’v’三刺激值XYZ、相关色温(Tc;k)、 黑体偏离(duv)、主波长(nm)、峰值波(nm)、CIE表色系2°/10° | ||||||||
测量亮度范围(*1) | 2°：0.0005 – 1,500,000 cd/m2 1°：0.0005 – 4,500,000 cd/m2 0.2°：0.0125 – 100,000,000 cd/m2 0.1°：0.05 – 500,000,000 cd/m2 | ||||||||
精度：亮度(*1) | ±2%（标准A光源下） | ||||||||
精度：色度(x,y) (*1) | 色度x：±0.0015、y：±0.001 (1°：0.0015 cd/m2、0.2°：0.0375 cd/m2、0.1°：0.15 cd/m2) | ||||||||
重复精度： 亮度(*2) | 1.5% ：0.0005 – 0.005 cd/m2 0.4%： 0.005 – 0.1 cd/m2 0.3%： 0.1 cd/m2 | ||||||||
重复精度： 色度(*3) | 0.005 (0.0005 – 0.005 cd/m2) 0.0015 (0.005 – 0.1 cd/m2) 0.0005 (0.1 cd/m2 ) | ||||||||
偏光特性 | 亮度 1%以下 分光辐亮度 2%以下 (400 – 780nm) | ||||||||
通讯方式 | RS-232C、 USB 3.0 | ||||||||
电源 | 专用 AC 电源适配器 AC100 – 240V (50/60Hz) | ||||||||
典型应用
军事、安防、航空航天等领域被广泛应用，确保设备在复杂的光谱环境下获得最佳的表现。
通过对夜视设备进行光谱辐亮度测量，可以帮助制造商和用户了解设备的实际性能，指导产品设计和改进。
