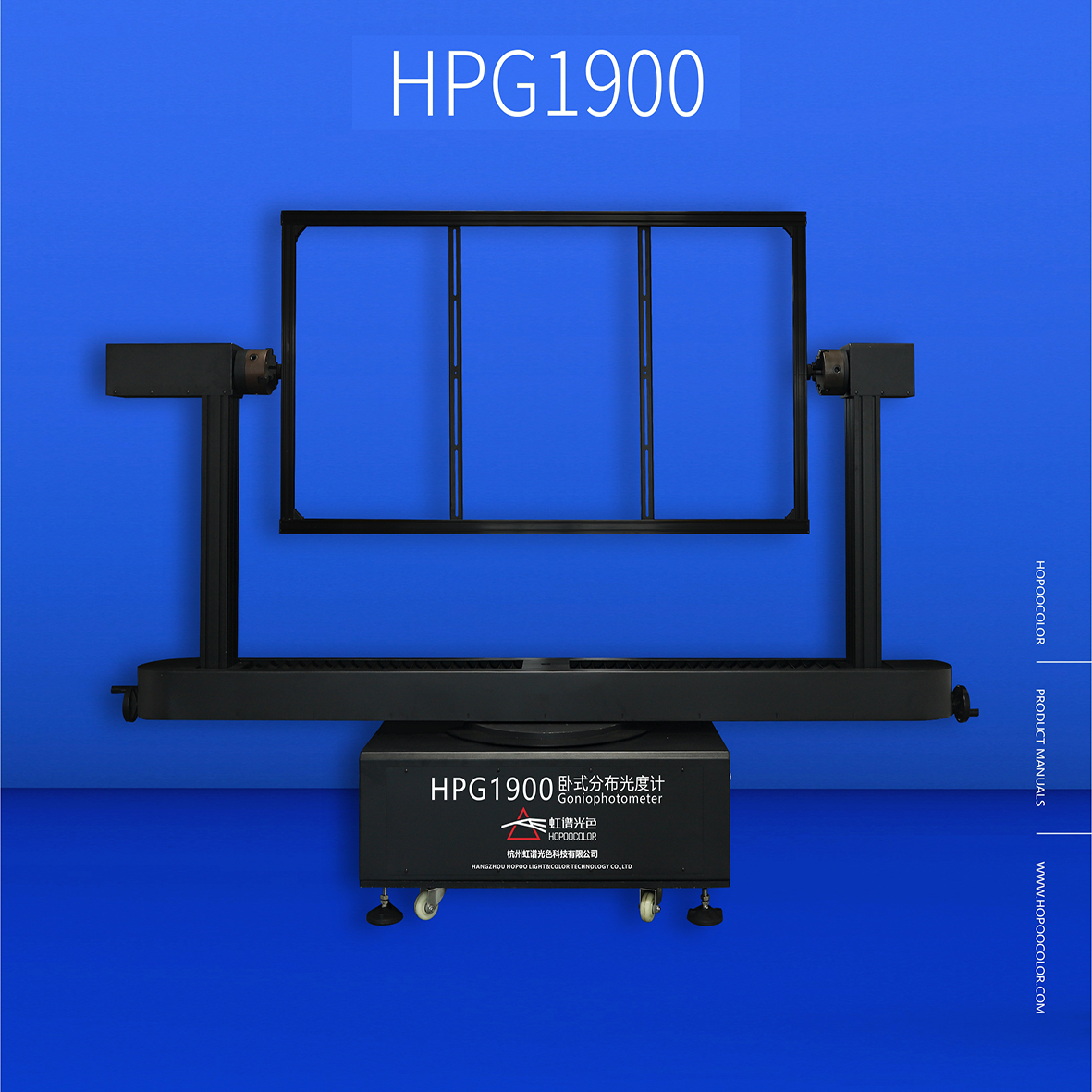

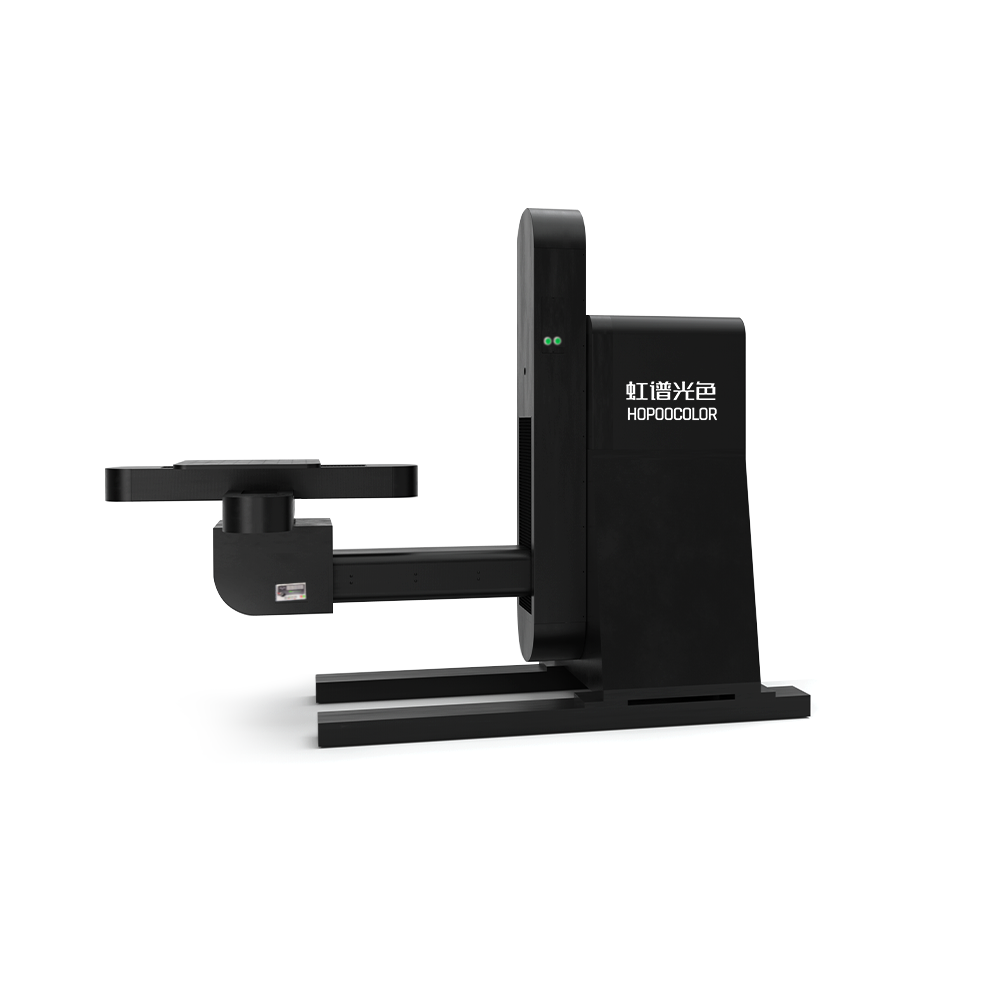

HPG1900卧式分布光度计A、主要应用:用于LED灯具（半导体照明） 、道路灯具、投光灯具、室内灯具、户外灯具等各种和LED、节能灯、荧光灯、白炽灯、HID灯等各种光源的空间光度分布（即配光曲线）的高精度测试；测试结果可以导出IESNA(95,2002)文件格式(*.ies)、CIE文件格式(*.cie)、欧洲Eulumdat(*.ldt)文件格式等多种格式，符合国际标准要求，可直接作为国际通用的照明设计软件的输入数据。B、主要参考标准：LM-79-2019固态照明产品的电气和光度测量认定方法;GB/T9468-2008灯具分布光度测量的一般要求;LB/T 001-2008整体式LED路灯的测量方法;GB/T 24824-2009普通照明用LED模块测量方法;GB/T7002-2008 投光照明灯具光度测试;CIE 69 Methods of Characterizing Illuminance Meters and Luminance Meters；CIE 70-1987 The measurement of absolute luminous intensity distributions；CIE 121-1996 The photometry of goniophotometer of luminaries；CIE 84 Measurement of luminous flux；IESNA LM-75 Goniophotometer Types and Photometric Coordinates；C、典型测试报告图例D、基本描述本系统采用固定探测器、旋转被测灯具的方法，来测量被测光源或灯具空间各个方向上的光强分布。主轴和灯具轴采用贵金属光纤点刷结构的导电滑环，可360度连续无回隙运转测量无须为防止绕线而来回旋转，永不绕线。根据测量灯具的要求，该系统可以配置为双立柱B-β测试方案或单立柱C-γ测试方案。E、主要技术指标E1）转台参数：1、主轴和灯具轴采用贵金属光纤点刷结构的导电滑环，可360度连续无回隙运转测量无须为防止绕线而来回旋转，永不绕线；2、采用知名品牌的高转速、高转矩、低噪音、低振动的三相混合式步进电机；3、垂直轴旋转范围：-180°～180°或0°～360°旋转；4、水平轴旋转范围：-180°～180°或0°～360°旋转；5、角度精度：0.1度，分辨率：0.01度；6、具有激光瞄准器，使被测灯具中心与旋转台旋转中心重合；7、灯具最大尺寸：1.2×0.6米；8、灯具最大重量：30kg(含夹具)；9、灯具供电测量采用4线制：2路10A导电滑环用于供电，2路2A用于测量电压；10、转台控制线和灯具供电线长度：6米，特殊要求可加长；E2)光度参数：1、高精度恒温探头（恒温点35±1度，恒温精度±0.1度）；2、V(λ)修正精度：CIE标准级（f1’0.03）;3、照度测量范围：0.001 lx至200 klx , 5档自动量程;4、最大测试距离：2米到30米；5、高稳定带遮光光栅的探头支架，高底可调，上下和左右倾角可调；6、光度探头连接线长度：20米（特殊要求可加长）；E3）丰富的软件功能：1、控制旋转台旋转，采集灯具的光强分布数据，计算灯具的光度数据及坐标系的转换；2、包括空间光强分布、任意截面上的光强分布曲线（可分别用直角坐标系或极坐标系显示）、空间等光强曲线、平面等照度分布曲线、亮度限制曲线、环带光通量、眩光等级、灯具效率、有效发光角、上射光通比、下射光通比、灯具总光通量、有效光通量、利用系数。3、导出符合国际标准的灯具文件，可直接的导入照明设计软件，格式说明如下： *.HPG 虹谱光色HPG系列分布光度计测试数据文件格式； *.IES IESNA北美标准格式,包括95版和2002版; *.LDT EULUMDAT德国标准（欧洲）格试文件； *.CIE CIE国际照明委员会标准格式；4、根据被测灯的类型，如路灯及室外灯、室内灯或投光灯等，输出相应的打印报告，可直接保存为PDF文件，便于交流存档等。F、实验室要求1、测试距离：探测器到旋转台旋转中心的距离，根据被测灯具的出光口尺寸和出光角度选择适合的测试距离。根据CIE推荐要求，一般测试距离要求大于最大出口尺寸的10倍以上，对于出光角度较小的灯具要在20倍以上。对于角度较大，尺寸也较大的灯，如1.5米直管日光灯等，应不小于5倍以上。2、暗室尺寸：最小要求2.5米（宽）×3米（高）×7.5米（长，测试距离+2米）；3、灯具旋转台和光度探头之间应放置多个光栏隔板，用于阻挡杂散光（根据暗室的尺寸可提供暗室及隔板示意图）；4、整个暗室的墙壁、天花板和地板、中间的光栏隔板都喷涂亚光漆，反射率越低越好；5、控制室不需要涂黑，用于放置控制机柜及电脑等，控制室和暗室之间最好留一道门和一个小窗，便于操作和观察；暗室示意图如下：

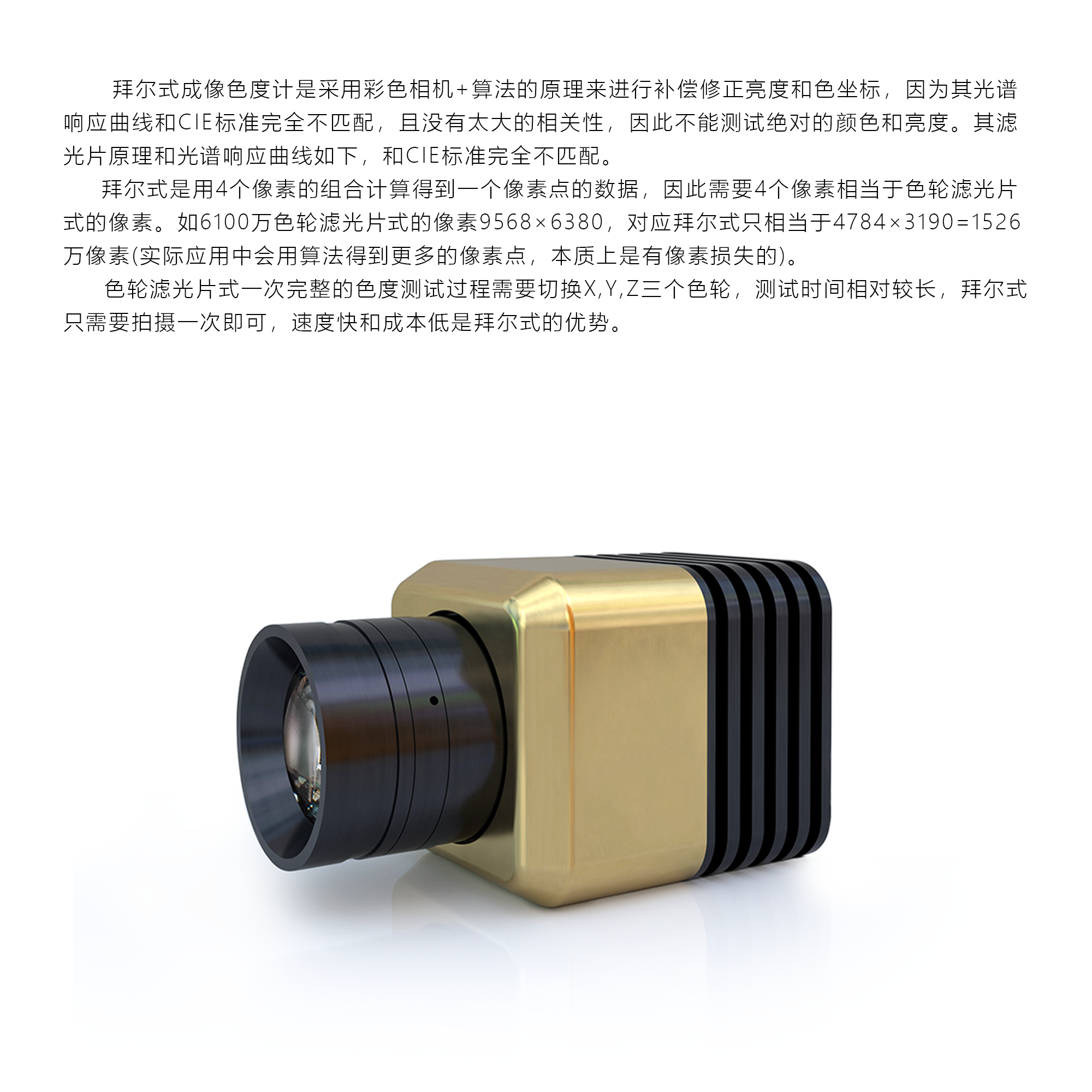

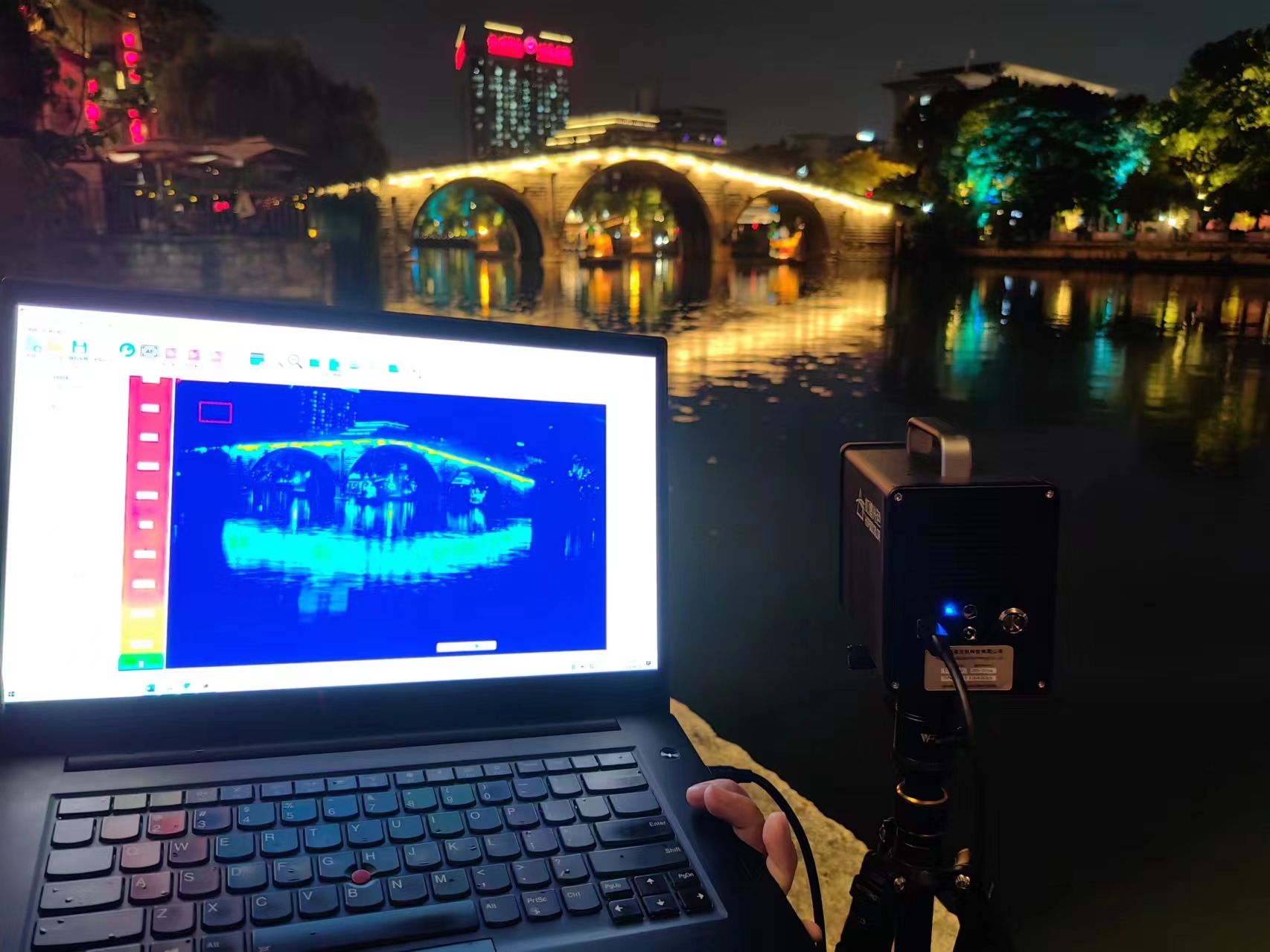

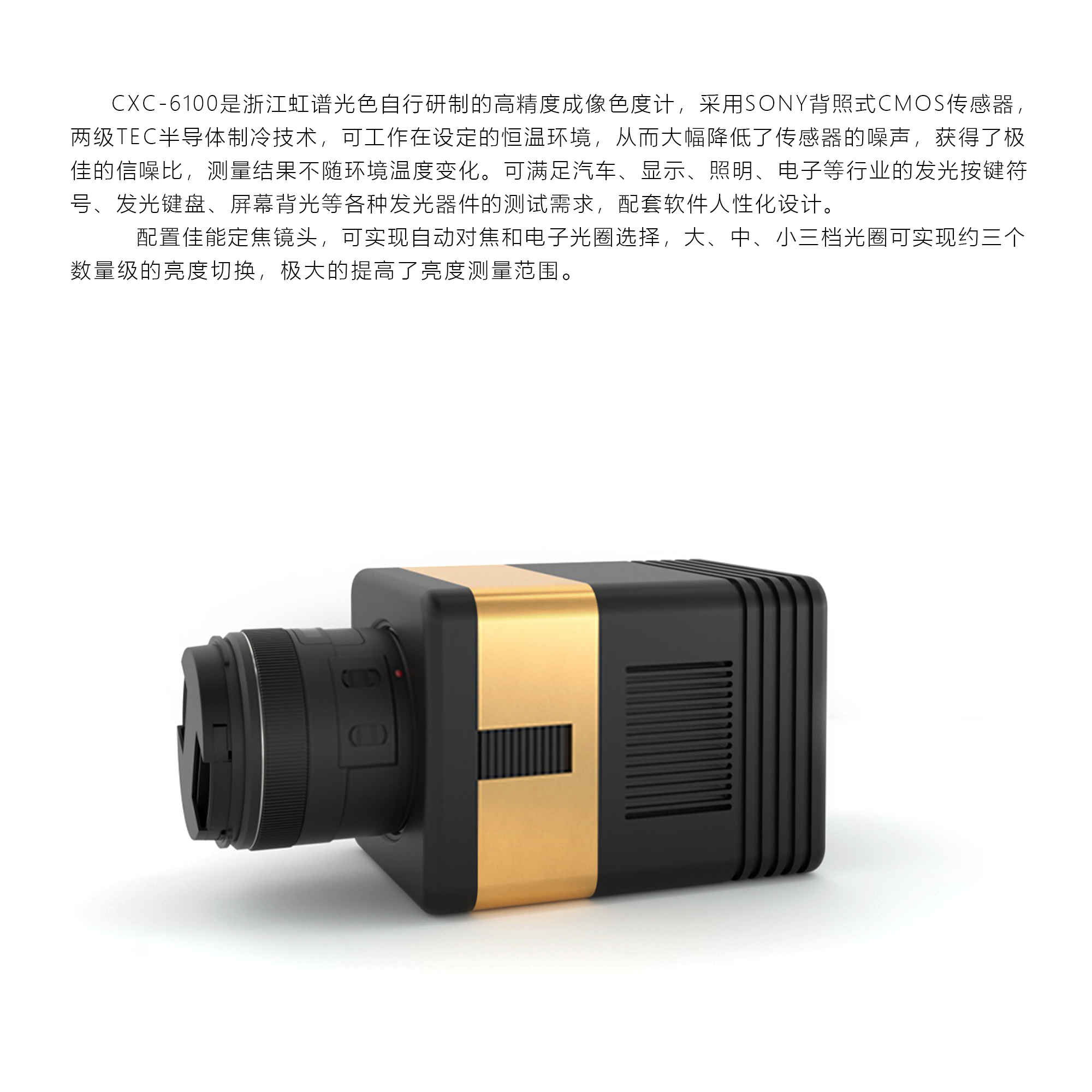

拜尔式成像色度计是采用彩色相机+算法的原理来进行补偿修正亮度和色坐标，因为其光谱响应曲线和CIE标准完全不匹配，且没有太大的相关性，因此不能测试绝对的颜色和亮度。其滤光片原理和光谱响应曲线如下，和CIE标准完全不匹配。拜尔式是用4个像素的组合计算得到一个像素点的数据，因此需要4个像素相当于色轮滤光片式的像素。如6100万色轮滤光片式的像素9568×6380，对应拜尔式只相当于4784×3190=1526万像素(实际应用中会用算法得到更多的像素点，本质上是有像素损失的)。色轮滤光片式一次完整的色度测试过程需要切换X,Y,Z三个色轮，测试时间相对较长，拜尔式只需要拍摄一次即可，速度快和成本低是拜尔式的优势。 拜尔式滤光原理 拜尔式滤光片RGB的光响应用曲线技术指标型号CXC-6100传感器类型SONY背照式CMOS像素分辨率6100万 9568 × 6380靶面尺寸2.7”，36.0(H) × 24.0(V) mm像素尺寸3.76×3.76μm亮度范围0.001-1000,000,000cd/m2（带选配的ND衰减片）亮度精度一级，±3%（标准A光源条件下）重复性精度±0.1%（大于100cd/m2测试条件下）色度精度dx，dy：±0.003（标准A光源条件下）色度重复性dx，dy:±0.0003(大于10cd/m2测试条件下)冷却方式两级半导体制冷+风冷ADC位深16 bit数据接口USB 3.0供电电源DC12V/3A尺寸98 × 98 × 136mm（不含镜头）重量2.0 kgCXC-6100制冷成像色度计广泛应用于LCD/OLED/LED显示屏、BLU背光、汽车/航空仪表盘、发光字符按键、发光键盘以及照明测试等多个领域。其卓越的测量精度和稳定性，为各行业用户提供了可靠的测量数据支持。

拜尔式成像色度计是采用彩色相机+算法的原理来进行补偿修正亮度和色坐标，因为其光谱响应曲线和CIE标准完全不匹配，且没有太大的相关性，因此不能测试绝对的颜色和亮度。其滤光片原理和光谱响应曲线如下，和CIE标准完全不匹配。拜尔式是用4个像素的组合计算得到一个像素点的数据，因此需要4个像素相当于色轮滤光片式的像素。如6100万色轮滤光片式的像素9568×6380，对应拜尔式只相当于4784×3190=1526万像素(实际应用中会用算法得到更多的像素点，本质上是有像素损失的)。色轮滤光片式一次完整的色度测试过程需要切换X,Y,Z三个色轮，测试时间相对较长，拜尔式只需要拍摄一次即可，速度快和成本低是拜尔式的优势。 拜尔式滤光原理 拜尔式滤光片RGB的光响应用曲线型号CXC-1200总像素点1200万分辨率4096*3000像元尺寸3.45*3.45um靶面尺寸1.1曝光时间12us-10s亮度范围0.001-100kcd/m2（可选配ND衰减片）亮度精度一级 (±3%，标准A光源条件下）色度精度一级（ ±0.003，标准A光源条件下）通讯接口USB3.0 B型供电电压DC适配器 12V,2A外型尺寸176*100*130mm (外型尺寸均不含镜头)配套镜头选型表镜头焦距50mm25mm16mm(标配)光学畸变0.01%0.04%0.07%视角水平垂直水平垂直水平垂直14.6°14.6°28.7°28.7°43.6°43.6°工作距离测量目标尺寸（mm）100mm----8080150mm--7777120120250mm6464128128200200400mm102.4102.4204.8204.8320320500mm1281282562564004001000mm2562565125128008002000mm51251212801280160016005000mm128012802560256040004000*以上数据是1200W主机的近似计算值，仅供参考，未列出的测量距离可以按比列推算。CXC-1200成像色度计广泛应用于LCD/OLED/LED显示屏、BLU背光、汽车/航空仪表盘、发光字符按键、发光键盘以及照明测试等多个领域。其卓越的测量精度和稳定性，为各行业用户提供了可靠的测量数据支持。

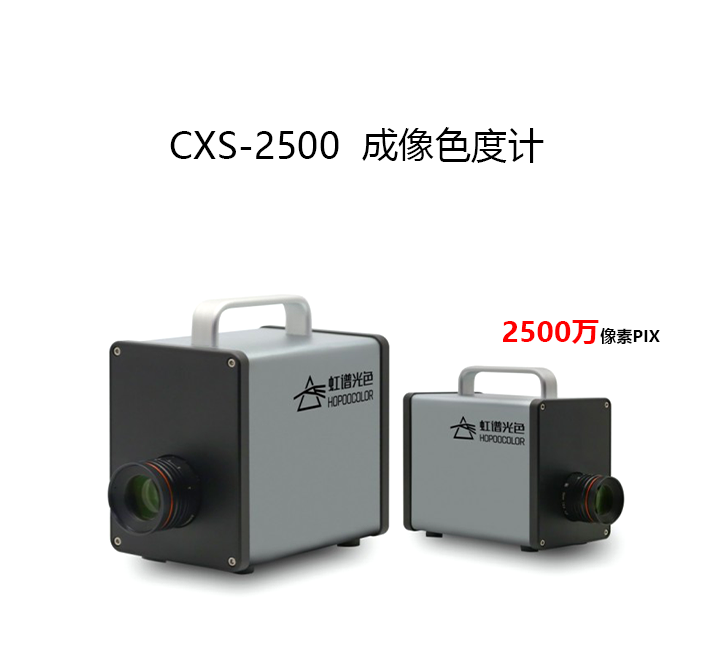

CXS-2500成像色度计，可满足汽车、显示、照明、电子等行业的各种发光器件的测试需求，配套软件人性化设计。内置符合CIE人眼视觉函数的高精度匹配的XYZ滤光片，包含230万到6100万像素，可根据用户的使用场景及需求选择不同的型号及配套16mm到50mm焦距的镜头，以实现不同行业产品的实验室或在线自动化测试，如汽车发光按键符号、发光键盘、屏幕背光等。设备特点：●严格匹配CIE XYZ的滤??，精确获取真实准确的亮度、?度数据；●多种配置，可根据用户的需求和使用场景选择不同分辨率，配置不事镜头，为客户提供符合需求的、性价比 最高的解决方案；●丰富软件功能，单点、多点、区域的亮度和色度均匀性分布伪彩色图等，各参数可设定上下限判定；● 配备输入输出IO接口，与客户的PLC等自动化设备进行触发测试，输出合格或不合格（PASS/NG）指示，提供第三方开发的SDK软件包。技术指标型号CXS-2500总像素点2500万分辨率5120*5120像元尺寸2.5*2.5um靶面尺寸1.1曝光时间12us-10s亮度范围0.001-100kcd/m2（可选配ND衰减片）亮度精度一级 (±3%，标准A光源条件下）色度精度一级（ ±0.003，标准A光源条件下）通讯接口USB3.0 B型供电电压DC适配器 12V,2A外型尺寸176*100*130mm (外型尺寸均不含镜头)

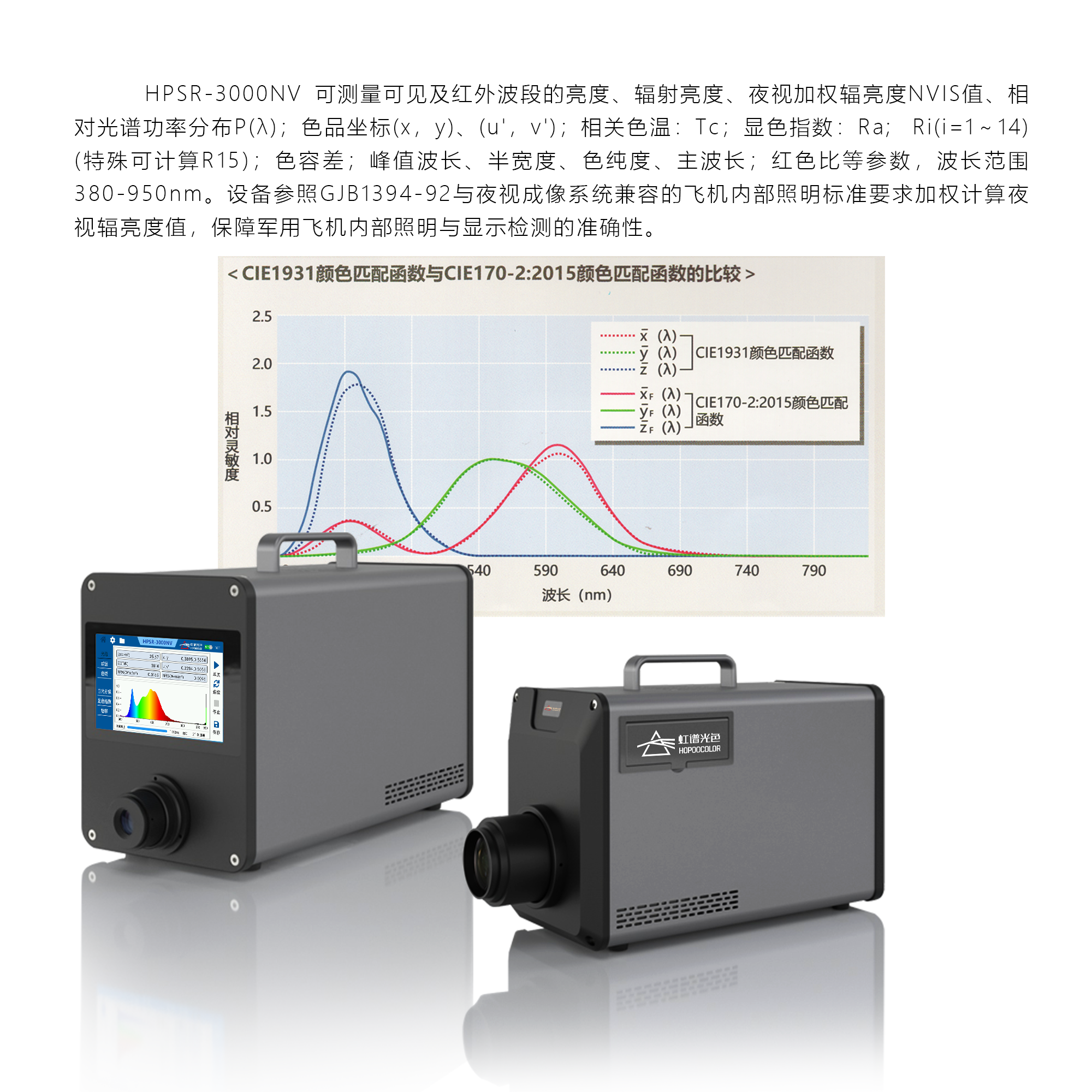

HPSR-3000NV 夜视光谱辐亮度计可测量可见及红外波段的亮度、辐射亮度、夜视加权辐亮度NVIS值、相对光谱功率分布P(λ)；色品坐标(x，y)、(u，v)；相关色温：Tc；显色指数：Ra; Ri(i=1～14) (特殊可计算R15)；色容差；峰值波长、半宽度、色纯度、主波长；红色比等参数，波长范围380-950nm。设备参照GJB1394-92与夜视成像系统兼容的飞机内部照明标准要求加权计算夜视辐亮度值，保障军用飞机内部照明与显示检测的准确性。产品特点分光测色方式的绝对值精度，测量时间大幅缩短，测量速度更快。采用恒温制冷型阵列探测器，实现0.0005cd/㎡ 极低亮度测量能力，以及超宽的亮度测量范围。不存在V(λ)失匹配误差，测量精度高，采背面接口等设计，强化搭乘系统机台功能。技术指标技术指标内容光亮采集电子冷却型线性阵列传感器波长分散原理衍射光栅光学系统对物镜：f = 82mm F2.5，目镜：观测视野 5°，视度调整范围±5diopt测量角2°/1°/0.2°/0.1°测量距离250mm – ∞ (从物镜金属件前端开始的距离)光谱辐射度灵敏度NVIS加权辐亮度优于1.7*E-11W/(cm2*sr*nm) 测量直径(mm)测定角\测定距离(mm)2503504005006008001000200050002°6.51011.715.118.625.432.266.41691°3.254.995.847.559.2612.716.133.284.40.2°0.6511.171.511.862.543.226.6416.90.1°0.330.50.590.760.931.271.613.328.44光谱波宽5nm以下（半波宽）波长精度±0.3nm *Hg波宽线上测量波长范围380 – 950nm波长分解能力1nm测量模式自动/手动（积分时间/频率）/ 外部垂直同步信号输入、FIX(积分时间/频率)测量内容分光辐亮度： mW/cm2/sr/nm测量功能辐亮度 Le：mW/cm2/sr、 亮度Lv：cd/m2 、CIE1931色度坐标xy、CIE1976色度坐标u’v’三刺激值XYZ、相关色温(Tc;k)、 黑体偏离(duv)、主波长(nm)、峰值波(nm)、CIE表色系2°/10° 测量亮度范围(*1)2°：0.0005 – 1,500,000 cd/m2　1°：0.0005 – 4,500,000 cd/m2　 0.2°：0.0125 – 100,000,000 cd/m2 0.1°：0.05 – 500,000,000 cd/m2精度：亮度(*1)±2%（标准A光源下）精度：色度(x,y) (*1)色度x：±0.0015、y：±0.001　(1°：0.0015 cd/m2、0.2°：0.0375 cd/m2、0.1°：0.15 cd/m2)重复精度： 亮度(*2)1.5% ：0.0005 – 0.005 cd/m2　0.4%： 0.005 – 0.1 cd/m2　0.3%： 0.1 cd/m2重复精度： 色度(*3)0.005 (0.0005 – 0.005 cd/m2)　0.0015 (0.005 – 0.1 cd/m2)　0.0005 (0.1 cd/m2 )偏光特性亮度 1%以下　分光辐亮度 2%以下 (400 – 780nm)通讯方式RS-232C、 USB 3.0电源专用 AC 电源适配器 AC100 – 240V (50/60Hz)典型应用军事、安防、航空航天等领域被广泛应用，确保设备在复杂的光谱环境下获得最佳的表现。通过对夜视设备进行光谱辐亮度测量，可以帮助制造商和用户了解设备的实际性能，指导产品设计和改进。
