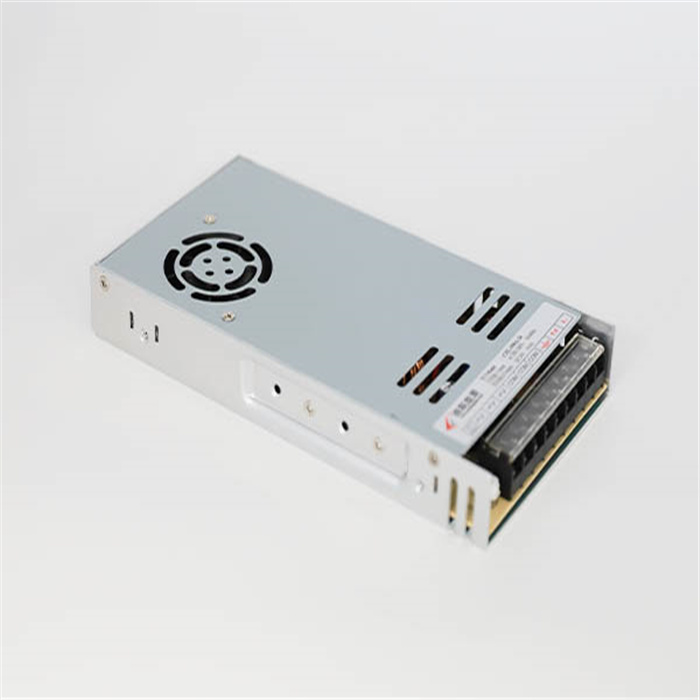

电气参数型号CZL-350A-12CZL-350A-24CZL-350A-36CZL-350A-48输入电压范围176~264VAC输入电流230VAC/3.8A效率≥85%≥86%≥87%≥88%频率范围47~63HZ漏电流1mA/240VAC浪涌电流冷启动60A/230VAC输出直流电压12V24V36V48V额定电流29A14.6A9.7A7.3A功率348W350.4W349.2W350.4W电压调节范围±5%±5%±3%±3%纹波及噪声150mVp-p150mVp-p250mVp-p250mVp-p启动上升时间2500ms，50ms/230VAC负载100%保持时间20ms/230VAC负载100%线性调整率±0.5%±0.5%±0.5%±0.5%负载调整率±1.5%±1.5%±1.5%±1.5%电压精度±1.0%±1.0%±1.0%±1.0%环境要求工作温度及温度-30~70℃20%~95%RH不凝露（详情参考降额曲线）储存温湿度-40~80℃10%~95%RH不凝露振动频率范围10~500Hz,加速度2G,每个扫频循环10min,沿X,Y,Z轴各进行6个扫频循环冲击加速度20G,持续时间11ms,沿X,Y,Z轴各进行3次冲击海拔高度2000mtrs（2000m以上，每升高100m，环境温度降低0.6℃）电磁兼容电磁耐受设计参考：EN55024；EN61000-4-2,3,4,5,6,8,11谐波电流设计参考：GB17625.1；EN61000-3-2,-3限值要求EMC指标设计参考：EN55022安规安全规范设计参考：GB4943/UL1012耐压输入--输出I/P-O/P:1.5Kvac/5mA；输入---机壳I/P-CASE:1.5Kvac/5mA；输出---机壳O/P-CASE:0.5Kvac/5mA每项测试时间为：1min绝缘阻抗I/P-O/P：50M ohms；I/P-Case：50M ohms；O/P-Case：50M ohms保护过压保护13.5-16.527-3039-4252-55打嗝模式，异常消除过载后能自动恢复工作过载保护110~165% rated打嗝模式，消除过载后能自动恢复工作过温保护/短路保护输出端短路后电源保护，打嗝模式，消除过载后能自动恢复工作可靠性MTBF25℃环境下：100000Hrs，MIL-217 Method其他要求尺寸215*115*30（长*宽*高）包装0.65Kg/只，20只/箱，14KG/箱冷却方式t¨自冷t风冷延伸方式¨双三防¨加盖¨低温启动（-40℃）¨其他备注*如未特别说明，所有规格参数均在输入为230VAC，额定负载，25℃环境下测量。*为了延长使用寿命，建议配置负载时多留30%的余量。例如：设备需要100W的功率，则选用不小于130W的电源。*开关电源纹波测试方法：用20MHz示波器在电源输出端子上测试，示波器探头地线长度不大于12mm，并在探头输入并联47uF电解电容和0.1uF高频电容。*电源是设备系统元器件的一部分，所有的EMC测试需结合终端设备进行电磁兼容相关确认。

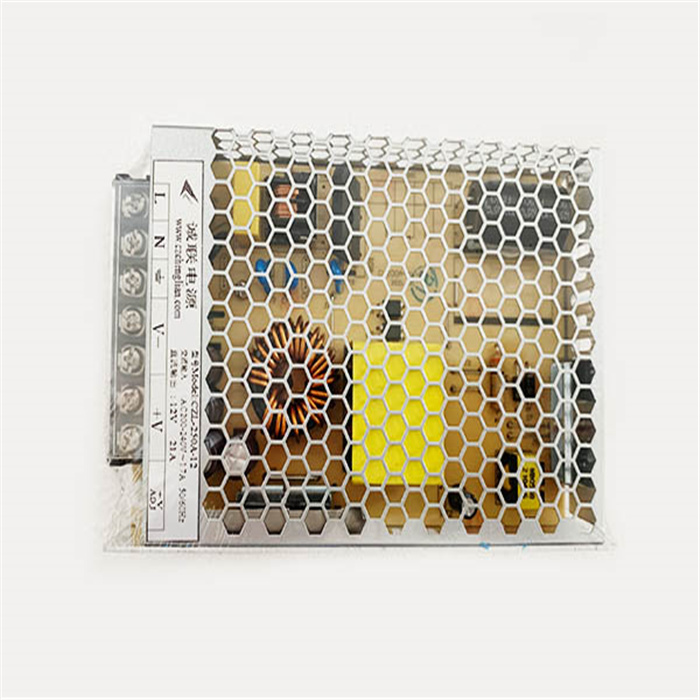

电气参数型号CZL-250A-12CZL-250A-24CZL-250A-36CZL-250A-48输入电压范围176~264VAC输入电流230VAC/2.5A效率≥86%≥87%≥88%≥88%频率范围47~63HZ漏电流1mA/240VAC浪涌电流冷启动60A/230VAC输出直流电压12V24V36V48V额定电流21A10.5A7A5.2A功率252W252W252W249.6W电压调节范围±5%±5%±3%±3%纹波及噪声150mVp-p150mVp-p250mVp-p250mVp-p启动上升时间2500ms，50ms/230VAC负载100%保持时间20ms/230VAC负载100%线性调整率±0.5%±0.5%±0.5%±0.5%负载调整率±1.0%±1.0%±1.0%±1.0%电压精度±1.0%±1.0%±1.0%±1.0%环境要求工作温度及温度-30~70℃20%~95%RH不凝露（详情参考降额曲线）储存温湿度-40~80℃10%~95%RH不凝露振动频率范围10~500Hz,加速度2G,每个扫频循环10min,沿X,Y,Z轴各进行6个扫频循环冲击加速度20G,持续时间11ms,沿X,Y,Z轴各进行3次冲击海拔高度2000mtrs（2000m以上，每升高100m，环境温度降低0.6℃）电磁兼容电磁耐受设计参考：EN55024；EN61000-4-2,3,4,5,6,8,11谐波电流设计参考：GB17625.1；EN61000-3-2,-3限值要求EMC指标设计参考：EN55022安规安全规范设计参考：GB4943/UL1012耐压输入--输出I/P-O/P:1.5Kvac/5mA；输入---机壳I/P-CASE:1.5Kvac/5mA；输出---机壳O/P-CASE:0.5Kvac/5mA每项测试时间为：1min绝缘阻抗I/P-O/P：50M ohms；I/P-Case：50M ohms；O/P-Case：50M ohms保护过压保护13.5-16.527-3039-4252-55打嗝模式，异常消除过载后能自动恢复工作过载保护110~165% rated打嗝模式，消除过载后能自动恢复工作过温保护/短路保护输出端短路后电源保护，打嗝模式，消除过载后能自动恢复工作可靠性MTBF25℃环境下：100000Hrs，MIL-217 Method其他要求尺寸215*115*30（长*宽*高）包装0.6Kg/只，20只/箱，13KG/箱冷却方式tt自冷¨风冷延伸方式¨双三防¨加盖¨低温启动（-40℃）¨其他备注*如未特别说明，所有规格参数均在输入为230VAC，额定负载，25℃环境下测量。*为了延长使用寿命，建议配置负载时多留30%的余量。例如：设备需要100W的功率，则选用不小于130W的电源。*开关电源纹波测试方法：用20MHz示波器在电源输出端子上测试，示波器探头地线长度不大于12mm，并在探头输入并联47uF电解电容和0.1uF高频电容。*电源是设备系统元器件的一部分，所有的EMC测试需结合终端设备进行电磁兼容相关确认。

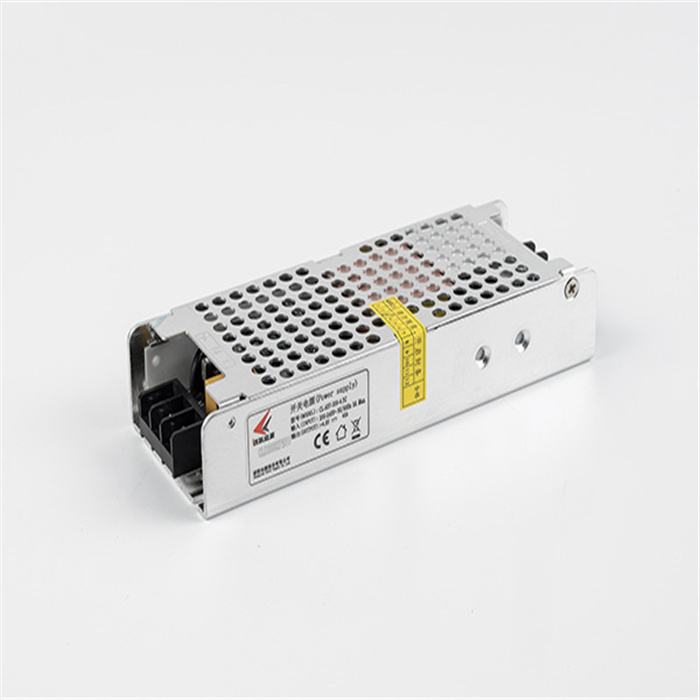

电气参数型号CL-AS7-200W-3.8CL-AS7-200W-4.2CL-AS7-200W-4.5CL-AS7-200W-5输入电压范围180~264VAC最大输入电流230VAC/3.5A效率≥85%≥86%≥88%≥88%频率范围47~63HZ漏电流1mA/240VAC浪涌电流冷启动80A/230VAC输出直流电压3.8V4.2V4.5V5V额定电流40A40A40A40A功率152W168W180W200W电压调节范围////纹波及噪声200mVp-p200mVp-p200mVp-p200mVp-p启动上升时间1500ms，50ms/230VAC负载100%保持时间≥10ms/230VAC负载80%线性调整率±1%±1%±1%±1%负载调整率±2%±2%±2%±2%电压精度±2%±2%±2%±2%环境要求工作温度及温度-40~70℃20%~95%RH不凝露（详情参考降额曲线）储存温湿度-40~80℃10%~95%RH不凝露振动频率范围10~500Hz,加速度2G,每个扫频循环10min,沿X,Y,Z轴各进行6个扫频循环冲击加速度20G,持续时间11ms,沿X,Y,Z轴各进行3次冲击海拔高度2000mtrs（2000m以上，每升高100m，环境温度降低0.6℃）电磁兼容电磁耐受设计参考：EN55024；EN61000-4-2,3,4,5,6,8,11谐波电流设计参考：GB17625.1；EN61000-3-2,-3限值要求EMC指标/安规安全规范设计参考：GB4943/UL1012耐压输入--输出I/P-O/P:3Kvac/10mA；输入---机壳I/P-CASE:1.5Kvac/10mA；输出---机壳O/P-CASE:0.5Kvac/10mA每项测试时间为：1min绝缘阻抗I/P-O/P：20M ohms；I/P-Case：20M ohms；O/P-Case：20M ohms保护过压保护≤6.0V≤6.0V≤6.0V≤6.0V110~150% rated打嗝模式，异常消除过载后能自动恢复工作过载保护110~150% rated打嗝模式，消除过载后能自动恢复工作过温保护当过温保护时,电源关闭输出；温度降低后,输出自动恢复正常短路保护输出端短路后电源保护，打嗝模式，消除过载后能自动恢复工作可靠性MTBF25℃环境下：100000Hrs，MIL-217 Method其他要求尺寸167*59*31（长*宽*高）包装0.36Kg/只，54只/箱，20.1KG/箱冷却方式t自冷¨风冷延伸方式¨双三防¨加盖¨低温启动（-40℃）¨其他备注*如未特别说明，所有规格参数均在输入为230VAC，额定负载，25℃环境下测量。*为了延长使用寿命，需要带面积不小于400mm*400mm*3mm 散热铝板。*开关电源纹波测试方法：用20MHz示波器在电源输出端子上测试，示波器探头地线长度不大于12mm，并在探头输入并联10uF电解电容和0.1uF高频电容。*电源是设备系统元器件的一部分，所有的EMC测试需结合终端设备进行电磁兼容相关确认。

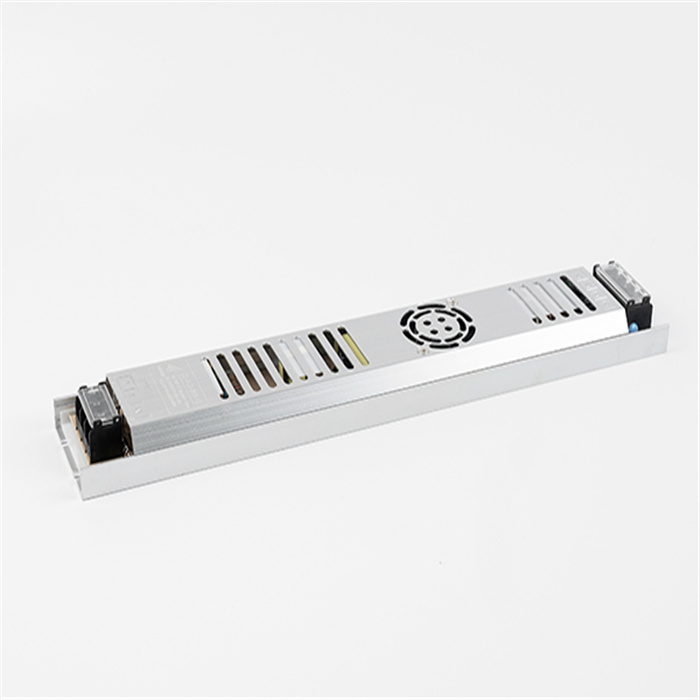

电气参数型号CL-AL2-300W-12CL-AL2-300W-24输入电压范围176~264VAC输入电流230VAC/3A效率≥83%≥83%频率范围47~63HZ漏电流1mA/240VAC浪涌电流冷启动60A/230VAC输出直流电压12V24V额定电流25A12.5A功率300W300W电压调节范围±5%±5%纹波及噪声300mVp-p300mVp-p启动上升时间1500ms，50ms/230VAC负载100%保持时间20ms/230VAC负载100%线性调整率±0.5%±0.5%负载调整率±1.5%±1.5%电压精度±2.0%±2.0%环境要求工作温度及温度-30~70℃20%~95%RH不凝露（详情参考降额曲线）储存温湿度-40~80℃10%~95%RH不凝露振动频率范围10~500Hz,加速度2G,每个扫频循环10min,沿X,Y,Z轴各进行6个扫频循环冲击加速度20G,持续时间11ms,沿X,Y,Z轴各进行3次冲击海拔高度2000mtrs（2000m以上，每升高100m，环境温度降低0.6℃）电磁兼容电磁耐受设计参考：EN55024；EN61000-4-2,3,4,5,6,8,11谐波电流设计参考：GB17625.1；EN61000-3-2,-3限值要求EMC指标设计参考：EN55022安规安全规范设计参考：GB4943/UL1012耐压输入--输出I/P-O/P:1.5Kvac/5mA；输入---机壳I/P-CASE:1.5Kvac/5mA；输出---机壳O/P-CASE:0.5Kvac/5mA每项测试时间为：1min绝缘阻抗I/P-O/P：50M ohms；I/P-Case：50M ohms；O/P-Case：50M ohms保护过压保护/////过载保护110~165% rated打嗝模式，消除过载后恢复工作过温保护/短路保护输出可长期短路不损坏，短路去掉后可自恢复可靠性MTBF25℃环境下：100000Hrs，MIL-217 Method其他要求尺寸312*53*20.5（长*宽*高）包装0.33 Kg/只，42只/箱，14.52KG/箱冷却方式t¨自冷t风冷延伸方式¨双三防¨加盖¨低温启动（-40℃）¨其他备注*如未特别说明，所有规格参数均在输入为230VAC，额定负载，25℃环境下测量。*为了延长使用寿命，建议配置负载时多留30%的余量。例如：设备需要100W的功率，则选用不小于130W的电源。*开关电源纹波测试方法：用20MHz示波器在电源输出端子上测试，示波器探头地线长度不大于12mm，并在探头输入并联47uF电解电容和0.1uF高频电容。*电源是设备系统元器件的一部分，所有的EMC测试需结合终端设备进行电磁兼容相关确认。

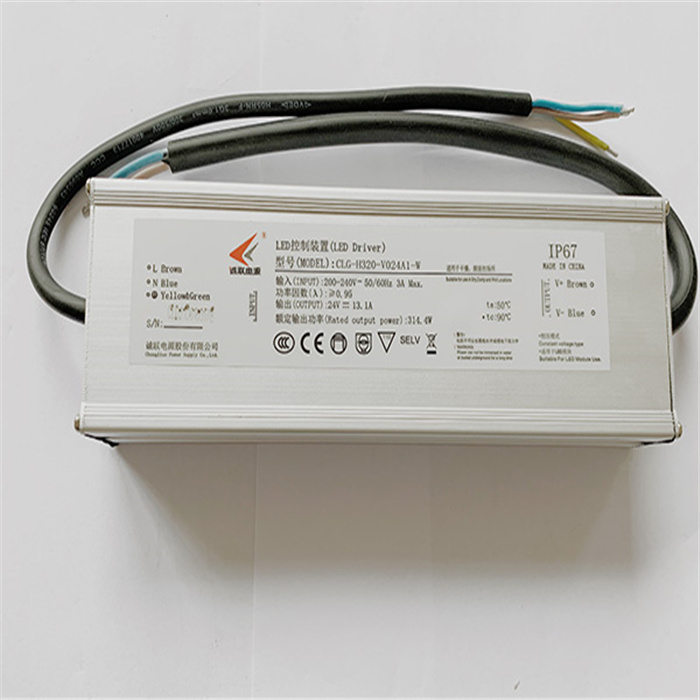

电气参数型号CLG-H320-V012A1CLG-H320-V024A1CLG-H320-V036A1CLG-H320-V048A1输入电压范围176~264VAC(请参考降额曲线)输入电流1.6A/230VAC，频率范围47~63Hz效率(@230Vac)90%92%92%92.5%功率因素PF≥0.95/230VAC漏电流0.7mA/240VAC浪涌电流冷机启动60A/230VAC输出直流电压12V24V36V48V额定电流25A13.1A8.7A6.6A功率300W314.4W313.2W316.8W电压调节范围纹波及噪声300mVp-p300mVp-p300mVp-p300mVp-p启动，上升时间1000ms，50ms/230VAC负载100%保持时间50ms/230VAC负载100%线性调整率±0.5%±0.5%±0.5%±0.5%负载调整率±3%±2%±1.5%±1.5%电压精度±2.0%±2.0%±2.0%±2.0%环境要求工作温度及温度-40~70℃20%~95%RH不凝露（详情参考降额曲线）储存温湿度-40~80℃10%~95%RH不凝露振动频率范围10~500Hz,加速度2G,每个扫频循环10min,沿X,Y,Z轴各进行6个扫频循环冲击加速度20G,持续时间11ms,沿X,Y,Z轴各进行3次冲击海拔高度5000m（2000m以上，每升高100m，环境温度降低0.6℃）电磁兼容电磁兼容发射符合EN55015; EN61000-3-3; GB17743, GB17625.1谐波电流EN61000-3-2 Class C (@负载≧60%)电磁兼容抗扰度符合EN61000-4-2,3,4,5,6,8,11; EN61547，浪涌抗扰度：线对线4kV,线对地6kV判据B安规安全规范符合GB19510.1,GB19510.14;IEC/EN61347-1、EN61347-2-13;耐压输入--输出I/P-O/P:3.75kVac；输入---机壳I/P-CASE:2kVac；输出---机壳O/P-CASE:0.5kVac每项测试时间为：1min绝缘阻抗I/P-O/P：50M ohms；I/P-Case：50M ohms；O/P-Case：50M ohms保护过压保护14~16V26~28V39~45V51~60V关断输出，自恢复过载保护110~165%关闭输出，打嗝模式过温保护关断输出，温度降低后自恢复短路保护输出端短路后电源关闭输出，短路移除后自恢复可靠性MTBF25℃环境下：≥150000Hrs，MIL-217 Method其他要求尺寸236*70*40mm（长*宽*高）包装1.24Kg/只，12只/箱，15.4KG/箱冷却方式tt自冷¨风冷延伸方式¨双三防¨加盖t低温启动（-40℃）¨其他备注*如未特别说明，所有规格参数均在输入为230VAC，额定负载，25℃环境下测量。*为了延长使用寿命，建议配置负载时多留30%的余量。例如：设备需要100W的功率，则选用不小于130W的电源。*开关电源纹波测试方法：用20MHz示波器在电源输出端子上测试，示波器探头地线长度不大于12mm，并在探头输入并联47uF电解电容和0.1uF高频电容。*电源是设备系统元器件的一部分，所有的EMC测试需结合终端设备进行电磁兼容相关确认。

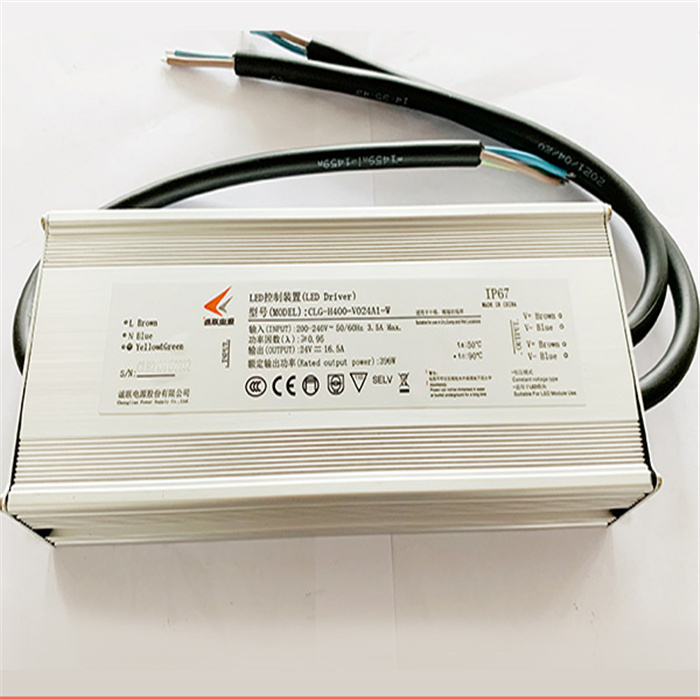

电气参数型号CLG-H400-V012A1CLG-H400-V024A1CLG-H400-V036A1CLG-H400-V048A1输入电压范围176~264VAC(请参考降额曲线)输入电流1.9A/230VAC，频率范围47~63Hz效率(@230Vac)91.8%93%94.2%93.5%功率因素PF≥0.95/230VAC漏电流0.7mA/240VAC浪涌电流冷机启动15A/230VAC输出直流电压12V24V36V48V额定电流31A16.5A11A8.3A功率372W396W396W398.4W电压调节范围纹波及噪声300mVp-p300mVp-p400mVp-p500mVp-p启动，上升时间1000ms，50ms/230VAC负载100%保持时间50ms/230VAC负载100%线性调整率±0.5%±0.5%±0.5%±0.5%负载调整率±3%±2%±1.5%±1.5%电压精度±2.0%±2.0%±2.0%±2.0%环境要求工作温度及温度-40~70℃20%~95%RH不凝露（详情参考降额曲线）储存温湿度-40~80℃10%~95%RH不凝露振动频率范围10~500Hz,加速度2G,每个扫频循环10min,沿X,Y,Z轴各进行6个扫频循环冲击加速度20G,持续时间11ms,沿X,Y,Z轴各进行3次冲击海拔高度5000m（2000m以上，每升高100m，环境温度降低0.6℃）电磁兼容电磁兼容发射符合EN55015; EN61000-3-3; GB17743, GB17625.1谐波电流EN61000-3-2 Class C (@负载≧60%)电磁兼容抗扰度符合EN61000-4-2,3,4,5,6,8,11; EN61547，浪涌抗扰度：线对线4kV,线对地6kV判据B安规安全规范符合GB19510.1,GB19510.14;IEC/EN61347-1、EN61347-2-13;耐压输入--输出I/P-O/P:3.75kVac；输入---机壳I/P-CASE:2kVac；输出---机壳O/P-CASE:0.5kVac每项测试时间为：1min绝缘阻抗I/P-O/P：50M ohms；I/P-Case：50M ohms；O/P-Case：50M ohms保护过压保护14~16V26~28V39~45V51~63V关断输出，自恢复过载保护110~165%关闭输出，打嗝模式过温保护关断输出，温度降低后自恢复短路保护输出端短路后电源关闭输出，短路移除后自恢复可靠性MTBF25℃环境下：≥150000Hrs，MIL-217 Method其他要求尺寸245*90*45mm（长*宽*高）包装1.71Kg/只，10只/箱，17.6KG/箱冷却方式tt自冷¨风冷延伸方式¨双三防¨加盖t低温启动（-40℃）¨其他备注*如未特别说明，所有规格参数均在输入为230VAC，额定负载，25℃环境下测量。*为了延长使用寿命，建议配置负载时多留30%的余量。例如：设备需要100W的功率，则选用不小于130W的电源。*开关电源纹波测试方法：用20MHz示波器在电源输出端子上测试，示波器探头地线长度不大于12mm，并在探头输入并联47uF电解电容和0.1uF高频电容。*电源是设备系统元器件的一部分，所有的EMC测试需结合终端设备进行电磁兼容相关确认。

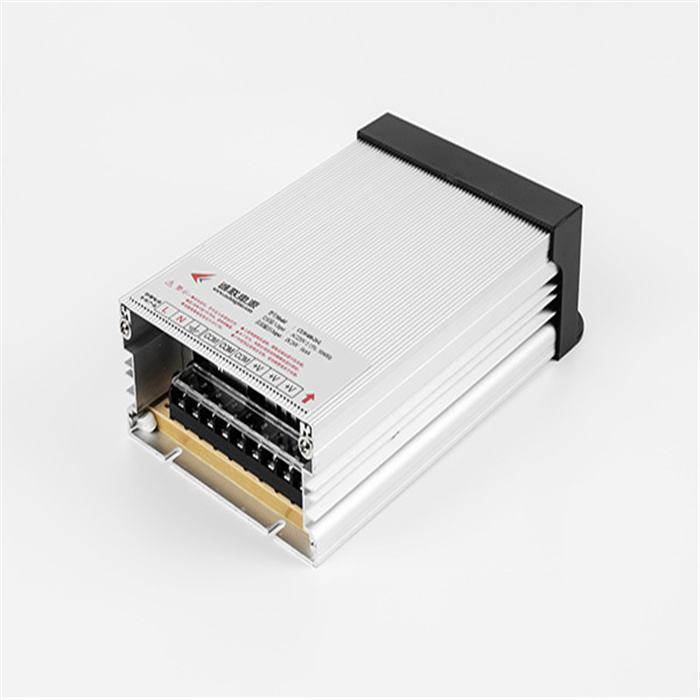

电气参数型号CLW400-12V-LCLW400-24V-LCLW400-36V-LCLW400-48V-L输入电压范围176~264VAC输入电流230VAC/4A效率≥83%≥85%≥85%≥86%频率范围47~63HZ漏电流1mA/240VAC浪涌电流冷启动60A/230VAC输出直流电压12V24V36V48V额定电流33A16.6A11A8.3A功率396W398.4W396W398.4W电压调节范围±5%±5%±5%±5%纹波及噪声150mVp-p150mVp-p150mVp-p150mVp-p启动上升时间1000ms，50ms/230VAC负载100%保持时间20ms/230VAC负载100%线性调整率±0.5%±0.5%±0.5%±0.5%负载调整率±1.5%±1.5%±1.5%±1.5%电压精度±1.0%±1.0%±1.0%±1.0%环境要求工作温度及温度-20~70℃20%~95%RH不凝露（详情参考降额曲线）储存温湿度-40~80℃10%~95%RH不凝露振动频率范围10~500Hz,加速度2G,每个扫频循环10min,沿X,Y,Z轴各进行6个扫频循环冲击加速度20G,持续时间11ms,沿X,Y,Z轴各进行3次冲击海拔高度2000mtrs（2000m以上，每升高100m，环境温度降低0.6℃）电磁兼容电磁耐受设计参考：EN55024；EN61000-4-2,3,4,5,6,8,11谐波电流设计参考：GB17625.1；EN61000-3-2,-3限值要求EMC指标设计参考：EN55022安规安全规范设计参考：GB4943/UL1012耐压输入--输出I/P-O/P:1.5Kvac/5mA；输入---机壳I/P-CASE:1.5Kvac/5mA；输出---机壳O/P-CASE:0.5Kvac/5mA每项测试时间为：1min绝缘阻抗I/P-O/P：50M ohms；I/P-Case：50M ohms；O/P-Case：50M ohms保护过压保护/////过载保护110~165% rated锁死模式，消除过载后需重启方能恢复工作过温保护/短路保护输出端短路后电源保护，去除异常（保留负载）需重启方能恢复工作可靠性MTBF25℃环境下：100000Hrs，MIL-217 Method其他要求尺寸207*123.5*59（长*宽*高）包装0.8Kg/只，16只/箱，13.8KG/箱冷却方式t¨自冷t风冷延伸方式¨双三防¨加盖¨低温启动（-40℃）¨其他备注*如未特别说明，所有规格参数均在输入为230VAC，额定负载，25℃环境下测量。*为了延长使用寿命，建议配置负载时多留30%的余量。例如：设备需要100W的功率，则选用不小于130W的电源。*开关电源纹波测试方法：用20MHz示波器在电源输出端子上测试，示波器探头地线长度不大于12mm，并在探头输入并联47uF电解电容和0.1uF高频电容。*电源是设备系统元器件的一部分，所有的EMC测试需结合终端设备进行电磁兼容相关确认。

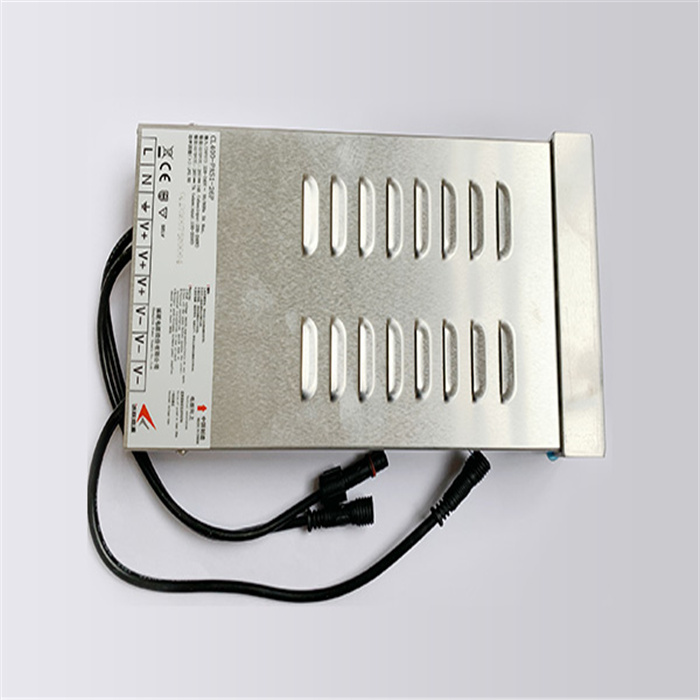

电气参数型号CL400-PAS1-12PCL400-PAS1-24PCL400-PAS1-26PCL400-PAS1-36P输 入输入电压范围90~264VAC 47~63HZ输入电流230VAC/2A效 率≥88%≥90%≥90%≥90%功率因数≥0.95漏 电 流3.5mA/240VAC浪涌电流冷启动≤90A/240VAC输 出直流电压12V24V26V36V额定电流27A15A14A10A功 率324W360W364W360W电压调节范围±10%±10%±10%纹波及噪声150mVp-p150mVp-p150mVp-p150mVp-p启动，上升时间小于3000ms/230VAC，小于100 ms/230VAC额定负载保持时间20ms/230VAC负载100%线性调整率±1%±1%±1%±1%负载调整率±2%±2%±2%±2%电压精度±4%±4%±4%±4%环境要求工作温度及温度-30~+60℃20%~95%RH不凝露 （详情参考产品规格书的降额曲线）储存温湿度-40~+80℃10%~95%RH不凝露振 动频率范围10~500Hz,加速度2G,每个扫频循环10min,沿X,Y,Z轴各进行6个扫频循环冲 击加速度20G,持续时间11ms,沿X,Y,Z轴各进行3次冲击海拔高度2000mtrs（2000m以上，每升高100m，环境温度降低0.6℃,负载降额1.5%）电 磁兼 容电磁耐受设计符合EN55024；EN61000-4-2,3,4,5,6,8,11谐波电流设计符合GB17625.1；EN61000-3-2,-3限值要求EMC指标设计符合：EN55015安 规安全规范设计符合：GB4943耐 压输入--输出I/P-O/P:3Kvac/5mA；输入---机壳I/P-CASE:1.5Kvac/5mA；输出---机壳O/P-CASE:0.5Kvdc/5mA每项测试时间为：1min绝缘阻抗I/P-O/P：10M ohms；I/P-Case：10M ohms；O/P-Case：10M ohms保 护过压保护13.8V~16.2V27V~29V30.5V~33V38V~42V锁死模式,关机AC后需等10S后方可解除锁死模式过载保护110~180% rated限流回缩模式，关机AC后需等10S后方可解除回缩模式过温保护可选项短路保护输出端短路后回缩电流，限流回缩模式，关机AC后需等10S后方可解除回缩模式可 靠 性MTBF25℃环境下：100000Hrs，MIL-HDBK-217F Notice2应力法预计其他要求尺 寸235mm*115.5mm*42mm（长*宽*高）包 装1.2 Kg/只，12只/箱，14.5 KG/箱冷却方式tt自冷¨风冷延伸方式¨双三防¨加盖t低温启动（-40℃）¨其他备 注*如未特别说明，所有规格参数均在输入为230VAC，额定负载，25℃环境下测量。*为了延长使用寿命，建议配置负载时多留30%的余量。例如：设备需要100W的功率，则选用不小于130W的电源。*开关电源纹波测试方法：用20MHz示波器在电源输出端子上测试，示波器探头地线长度不大于12mm，并在探头输入并联47uF电解电容和0.1uF高频电容。*电源是设备系统元器件的一部分，所有的EMC测试需结合终端设备进行电磁兼容相关确认。
