景晴DMX512面板主控涵盖单色调光、色温调节、RGB七彩/幻彩、RGBW、RGB+CCT多种灯光控制类型，多达4区(1-20通道）的分区独立或同步控制，集合触摸操控、遥控器控制、手机APP控制多种控制方式，DMX512和RF2.4G双信号输出，可对灯光系统中无线控制器和DMX512解码器同步控制，功能强大类型齐全，非常适用于酒店楼宇和家装等小型灯光控制系统。

RGB/RGBW灯光类型面板T13/T14内置10个动态模式，速度快慢可随意调节，配合手机APP音乐模式更可随音乐律动，给你营造一个炫丽多彩的灯光秀。

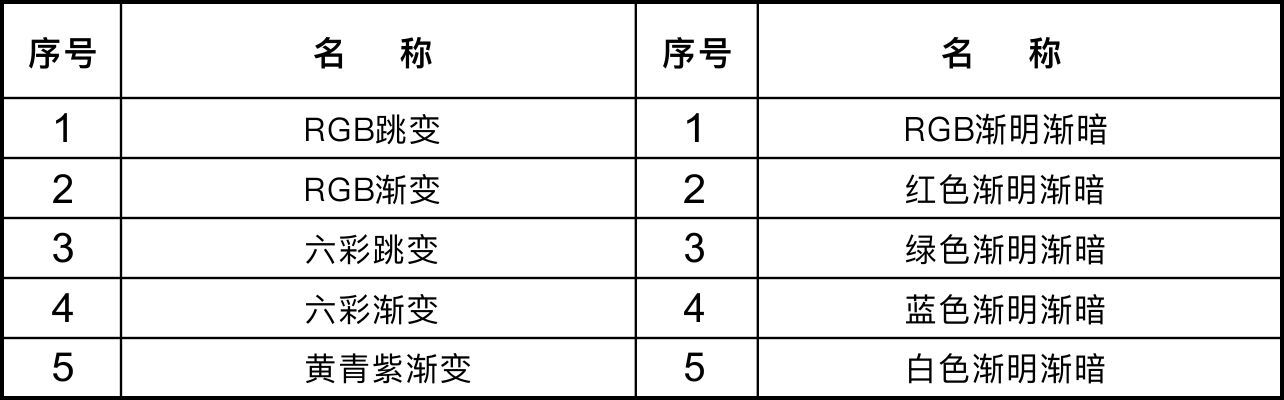

RGB/RGBW动态模式列表

定时功能

加入WIFI中继使用APP控制可实现定时开关或定时切换场景功能，面板可自定义设置收藏8个场景，使用定时器可设置全天不同时段灯光场景自动切换，如早晨六点自动开启暖色灯光。

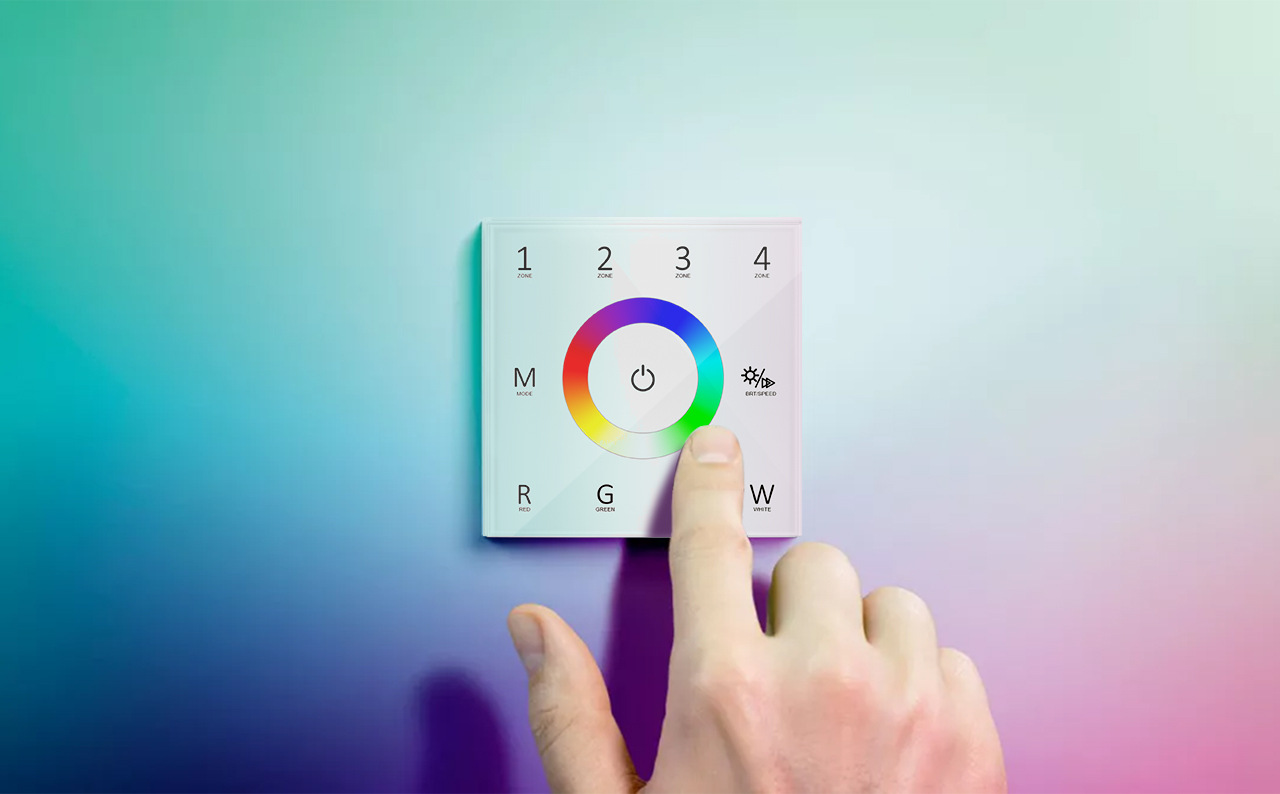

滑动触摸调光调色

轻触滑动可实现256级亮度、色温、1600万RGB彩色调节

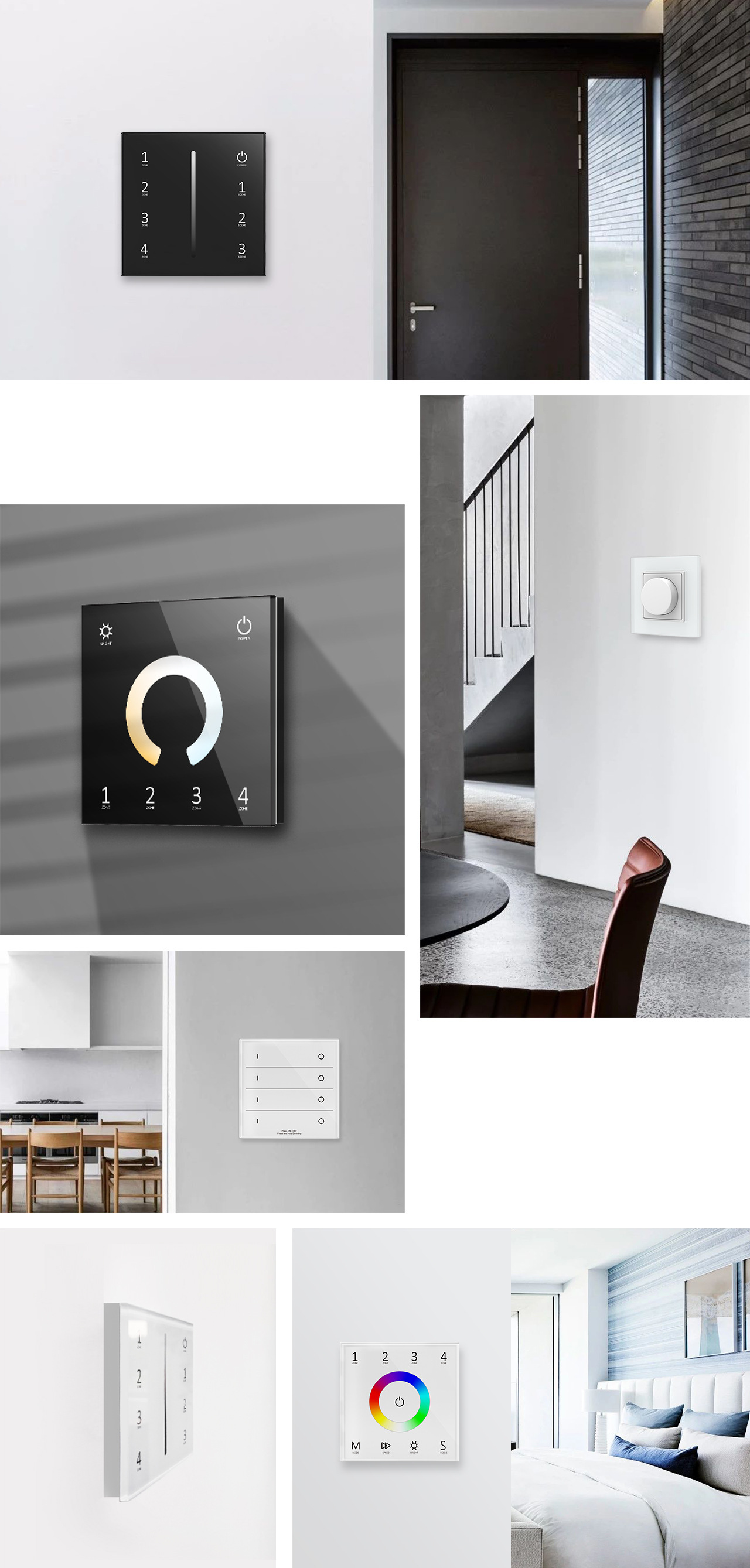

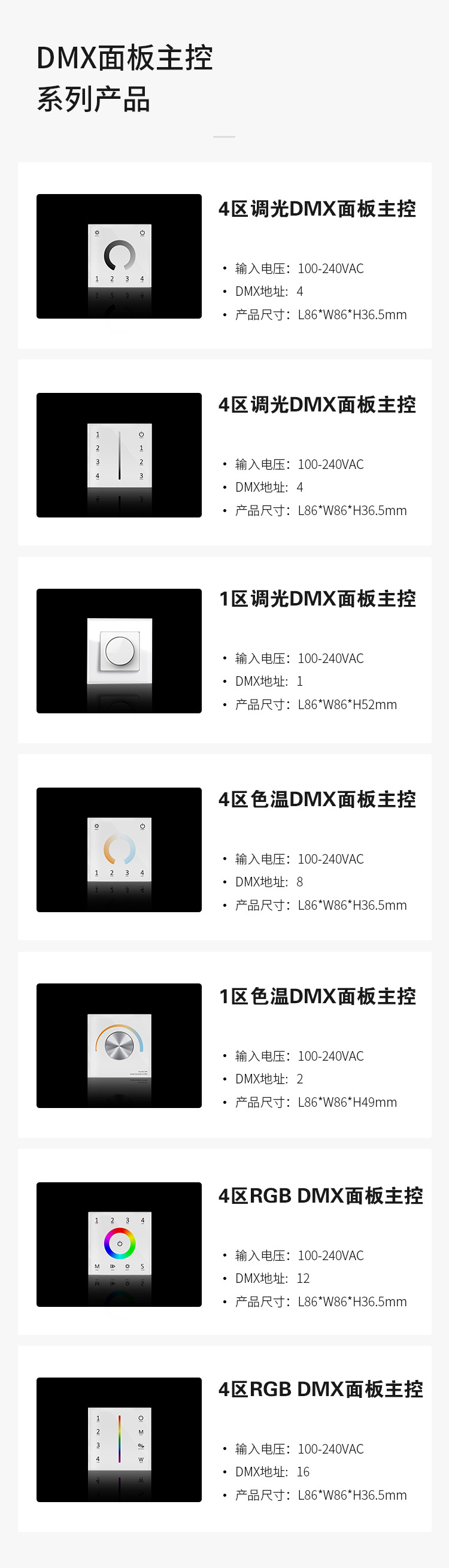

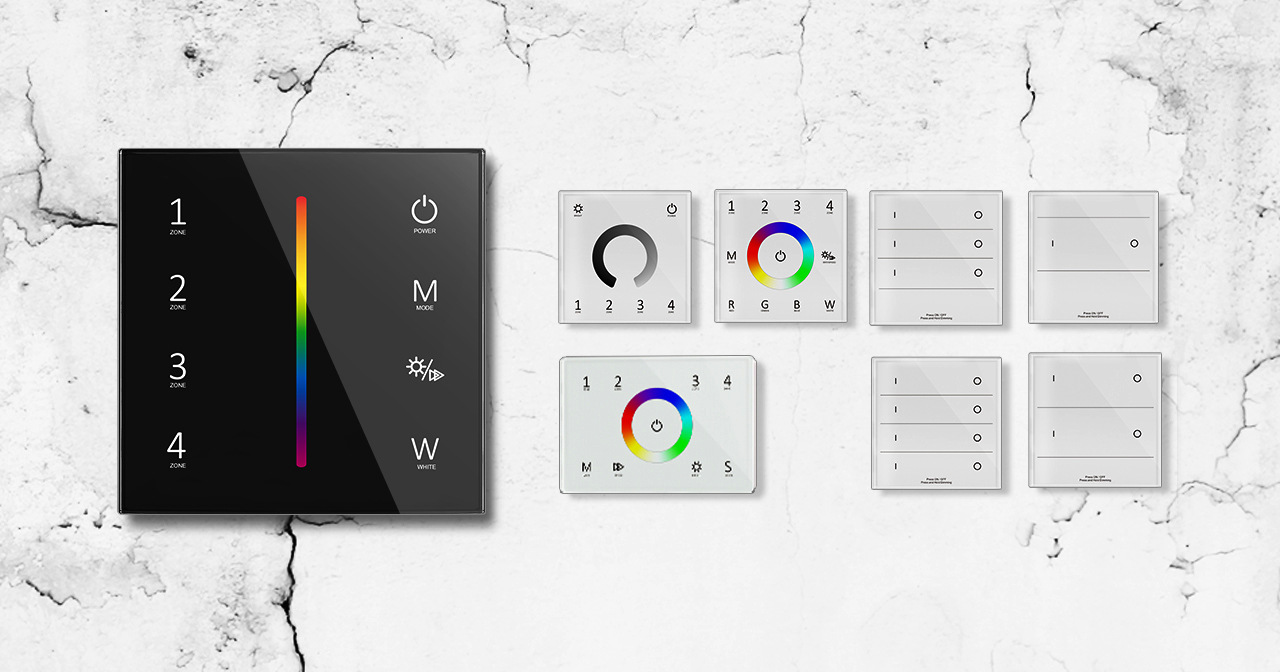

景晴DMX512主控面板系列包括旋钮面板和触摸面板,白色或黑色玻璃面板可选，分为单区，2区，3区和4区，调光，色温，RGB，RGBW和RGB+CCT5种灯光类型。DMX512主控面板可以接受RF遥控器信号，或当作RF遥控器使用。当?作DMX512主控时，最多可以接受10个RF遥控器控制。当用作RF遥控器时，可以配对多个RF控制器。

01/

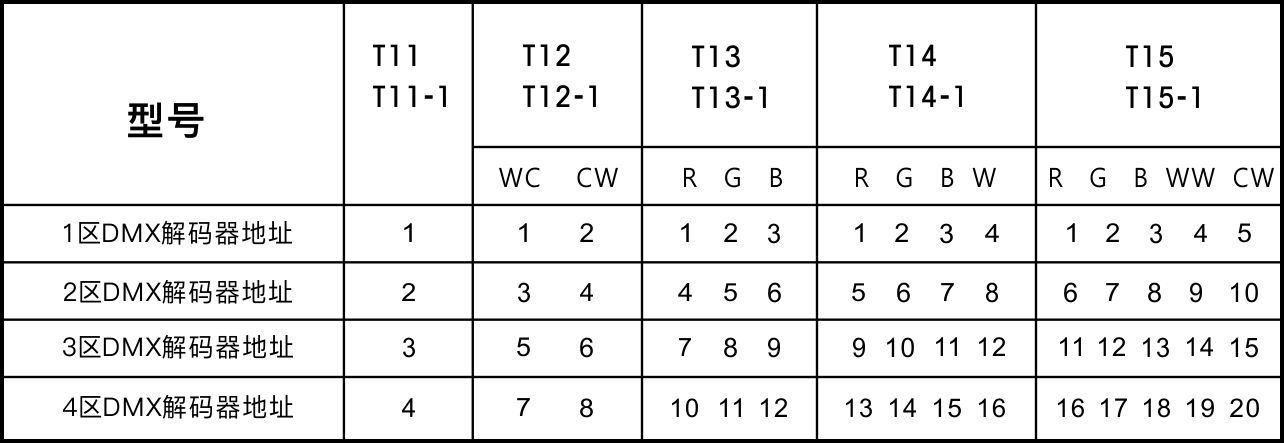

DMX解码器地址设置

1、单区1-3色旋钮面板的DMX解码器地址设置：

所有连接的DMX解码器首地址均设为1。

2、四区1-5色触摸面板的DMX解码器地址设置：

每个分区的DMX解码器数量可以是1台或多台。

02/

DMX512主控面板配对RF遥控器

1、单区1-3色旋钮?板配对RF遥控器(两种配对/删除方式)

使用开关键

配对：

短按旋钮，先开灯，再关灯，

立即长按旋钮5秒，

然后短按单区遥控器的开关键或多区遥控器上的任一分区键，指示灯快闪3次表示配对成功。

删除：

短按选钮，先开灯，再关灯，

立即长按旋钮10秒，

指示灯快闪6次表示所有配对的遥控器已全部删除。

---

使用上电配对

配对：

旋钮面板上电时刻，

立即短按单区遥控器的开关键或多区遥控器上的任一分区键，快速按3次。

指示灯快闪3次表示配对成功。

删除：

旋钮面板上电时刻，

立即短按单区遥控器的开关键或多区遥控器上的任一分区键 ，快速按5次。

指示灯快闪6次表示所有配对的遥控器已全部删除。

2、四区1-5色触摸面板配对四区RF遥控器(两种配对/删除方式)

使用开关键

配对：

短按?板开/关键，先开灯，再关灯，

立即长按面板开/关键5秒，

然后短按四区遥控器上的任一分区键，

指示灯快闪3次表示配对成功。

删除：

短按面板开/关键，先开灯，再关灯，

立即长按面板开/关键10秒，

指示灯快闪6次表示所有配对的遥控器已全部删除。

---

使用上电配对

配对：

触摸面板上电时刻，

立即短按四区遥控器上的任一分区键，快速按3次。

指示灯快闪3次表示配对成功。

删除：

触摸面板上电时刻，

立即短按四区遥控器上的任一分区键，快速按5次。

指示灯快闪6次表示所有配对的遥控器已全部删除。

03/

常见问题

问：一个DMX主控面板可连接多少个解码器？

一个DMX主控最多直接连接32个解码器，超过该数量需增加DMX信号放大器。

工程布线长度和线材可能会降低该数量。

问：DMX控台调节灯光时有时偶尔异常？

DMX信号受到干扰，解决方法：

1、DMX信号线上加入信号放?器，超过32台解码器时必须增加信号放大器，并且一条DMX信号线的放大次数不要超过5级。

2、每条DMX信号线上的最末1台DMX解码器的输出DMX信号端子上连接0.25W90-120欧姆的端接电阻(D+和D-之间)。
