n为了让UVCLED技术成果更好地造福人类，作为UVCLED深紫外杀菌行业先行者，拓展光电从封装端出发，特别推出UVCLED封装技术系列科普文章，直击技术门槛，分享解决方案，希望给予产业同仁更多的思路和参考，共同推进产业的有序、健康发展，为人类健康生活提供更多的技术实现途径。

n UV LED封装

UVA LED封装：根据所发出的光谱能量和出光效率，UVA LED器件本身所产生的光子能量比白光高出20%左右，结合市场可采用白光LED相同的有机封装的结构方式，单颗功率在1W内可采用的密封物料可选择硅胶，环氧，PLCC支架等，单颗功率在1-3W可采用导热系数和耐温更好的陶瓷支架，玻璃封装等封装形式，在工业应用上功率密度较大，光辐射能量较大，使用环境恶劣的地方，也建议采用无机的封装模式，例如工业固化。

UVB/UVC LED封装：和UVA LED的不同，UVB LED，UVC LED的出光效率低，光子能量和出光效率接近，此两种封装可以采用相同的封装工艺方式，器件所产生的热量大，光子能量高，相同功率下，UVC LED的光源所产生的热量是正常白光热量的3~5倍，在此高键能的光子和高热量的情况下，对大部门可见光LED封装所产用的SMD支架，固晶胶水，封装胶水等含耐温和材料化学键能低于UV LED能量的不能使用，会影响产品的结构稳定性，引起芯片，玻璃脱落等，所选的封装材质需要从抗紫外，吸收率，导热系数等方面考虑，采用正常在此建议采用无机的密封方案，提高产品的可靠性，和出光率。

n 普朗克能量公式

E= h/k × C/λ

E = [6.63×10^-34J?s] /[1.6×10^-19J/eV]× [3×10¹⁷nm/s ]/λ

E=1240/λ

从普朗克能量公式中可以计算到 UV LED的光子能量在3.1-6.2eV，波长越低，光子能量越高。

n UV LED封装光电效率

UV LED出光效率见下表所示；UVA LED的出光率有在30-60%左右；

UVB/UVC LED的出光率有在2~5%左右.

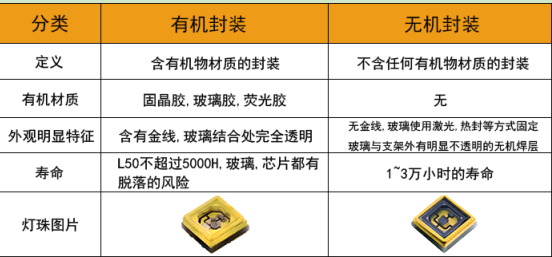

n UVC LED有机和无机封装区别
