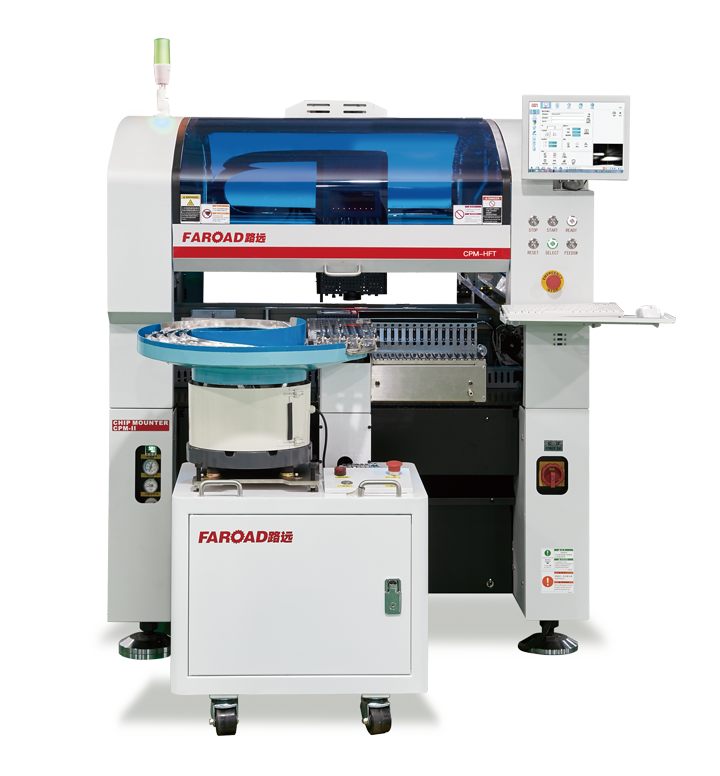

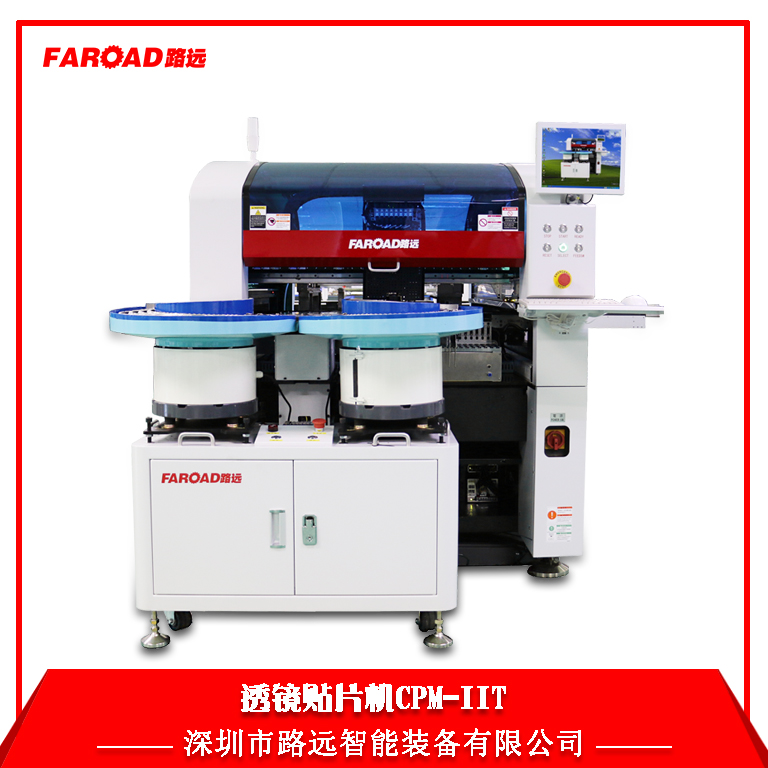

CPM-F2T透镜贴片机?路远智能新型透镜贴片机CPM-F2,广泛应用于TV背光、LED照明等领域透镜贴片生产。 ?此款设备在保证贴片精度和稳定性的同时、产能提高将近30% o?配置飞行相机识别系统减少元件识别时间。?采用十个贴装头同步吸取,大大提高了生产效率。?采用新型震动送料装置减小震动盘占用空间,使设备利用更加合理化。?可根据户外亮化客户透镜之特点定做震动装置、吸嘴和元件识别资料。机器型号CPM-HFTCPM-F2TCPM-F2se设备尺寸外形尺寸L1980mmxW1880mmxH1550mm总重量2050Kg对象基板PCB尺寸最小50mmx50mm,最大1200mmx420mm(可选550mm)PCB厚度0.4mm~5mmPCB固定方法上下夹板贴片方式同取单贴操作系统系统Windows控制系统自主研发显ZJX器触摸屏+显示器输入装置触摸屏+键盘、鼠标贴装能力最佳贴片速度280002000022000贴装头1088贴片精度±0.05mm元件贴片高度0.1-16mm (自动转换)视觉系统贴装零件范围从0201微小芯k~30mm大元件及各种电阻、电容、IC、BGA等。传动控制识别相机飞行相机沔U线性扫描相机识别线性扫描相机识别导轨传动最大长度:1200mm传输速度500mm/秒传输方向双向可选电气规格传送方式自动输入电源AC380/420/480V功率3KW使用环境24.5°C±2°C空气压力5.0KG电气控制自主研发控制部分运动控制卡模块香港固高XY轴驱动方式松下伺服电机+日本黑田滚轴杆磁悬浮直线电机松下伺服电机+日本黑田滚轴杆进料系统可放置进料器数量16送料方式电动智能进料器电动智能进料器电动智能进料器透镜尺寸14.2mm以内17mm以内(5头33mm以内)17mm以内
