在线式双轨3D AOI Venus 510功能特点：?采用铸铁Y横梁，更好保证机器的精度和稳定性。?Y轴采用双伺服同步驱动以减小变形和提高定位精度。?可根据程序设置，自动调节传送系统的轨道宽度。?配置Z轴升降进行板弯补偿及超高元件顶部清晰取像。?配置顶板机构，可将PCB顶平后夹紧。?运输马达采用双闭环步进电机同步工作，根据板长设置自动居中停板，无机械式阻挡停板以减少冲击。?PCB传送采用同步带，能够轻松应对5 KG 重板。?主相机标配12M高速相机，标配4投影仪（可选装8投影）,可选装侧面相机提高元件的识别率和底部虚焊检出率。?XY轴设计防甩油机构及便利加油润滑机构。?标配整机一键式校准系统及实时热补偿，让机器有极高的一致性。同一程序在每台机器实现完全一样的检测效果。?相机标配条码识别功能?标配SMEMA接口参数：电源200-240VAC 50/60Hz功率正常1.8 KW ，最大功率5KW 耗气量0.5MPa 5 L/min外观尺寸L 1300 * W 1438 * H1657轨道单轨传送(前轨L1固定，后轨L2自动调节)，三段式停板道轨(PCB长330mm自动切换为一段式停板)操作系统Window 10 PCB 流向左到右、右到左、左到左、右到右 （程序中自由设定）PCB 规格L 50 * W 50 ~ L 510 * W 510 mm 最大厚度 6 mm，最小元件公制0201（选装 7 um镜头）/公制0603 (英制0201)（配置12um镜头）主相机配置12M 主镜头标配12um ( 可选装 7 um ）侧面相机20M（可选装 ）Fov 规格48.6 * 36.4 mm（配置12um镜头）3D投影仪数量4个 （可选装8个）3D可测最高元件标准20 mm ( Z轴提升头部可达 35mm )最大过板空间Top 50mm , Bottom 50 mm最大板弯校正±4 mm光源采用双层RGB环形光 + 同轴光+低角度白光选项维修工作站、MES接口、离线编程、集中判定系统、SPC统计分析、环形8投影、7 um镜头选择，4个侧面相机、自动换线、共线性共面检查、自动贴标签系统

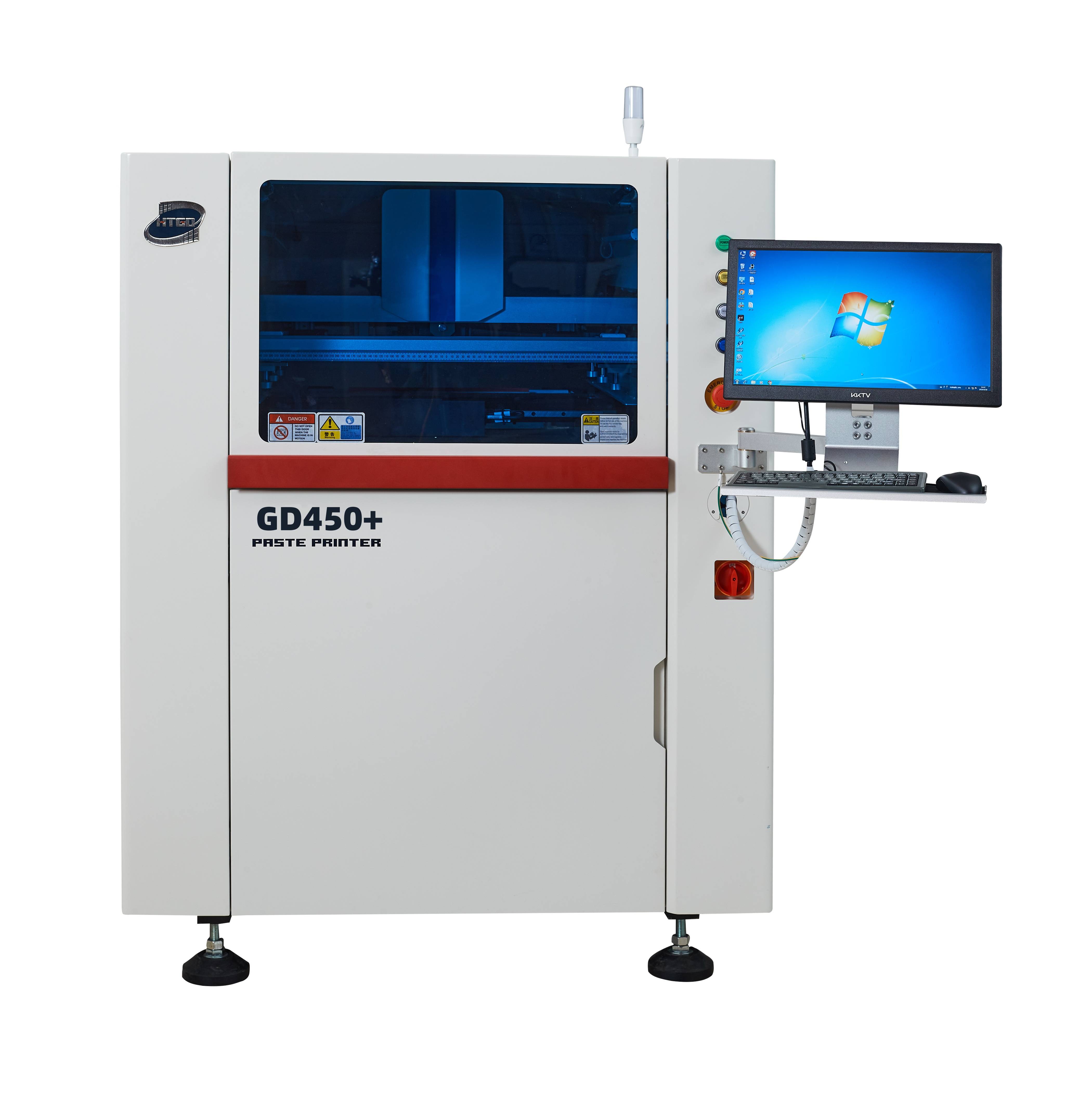

GD450+结构简单可靠、定位精准、使用方便，具有高精度、高稳定性、高性价比等特点。

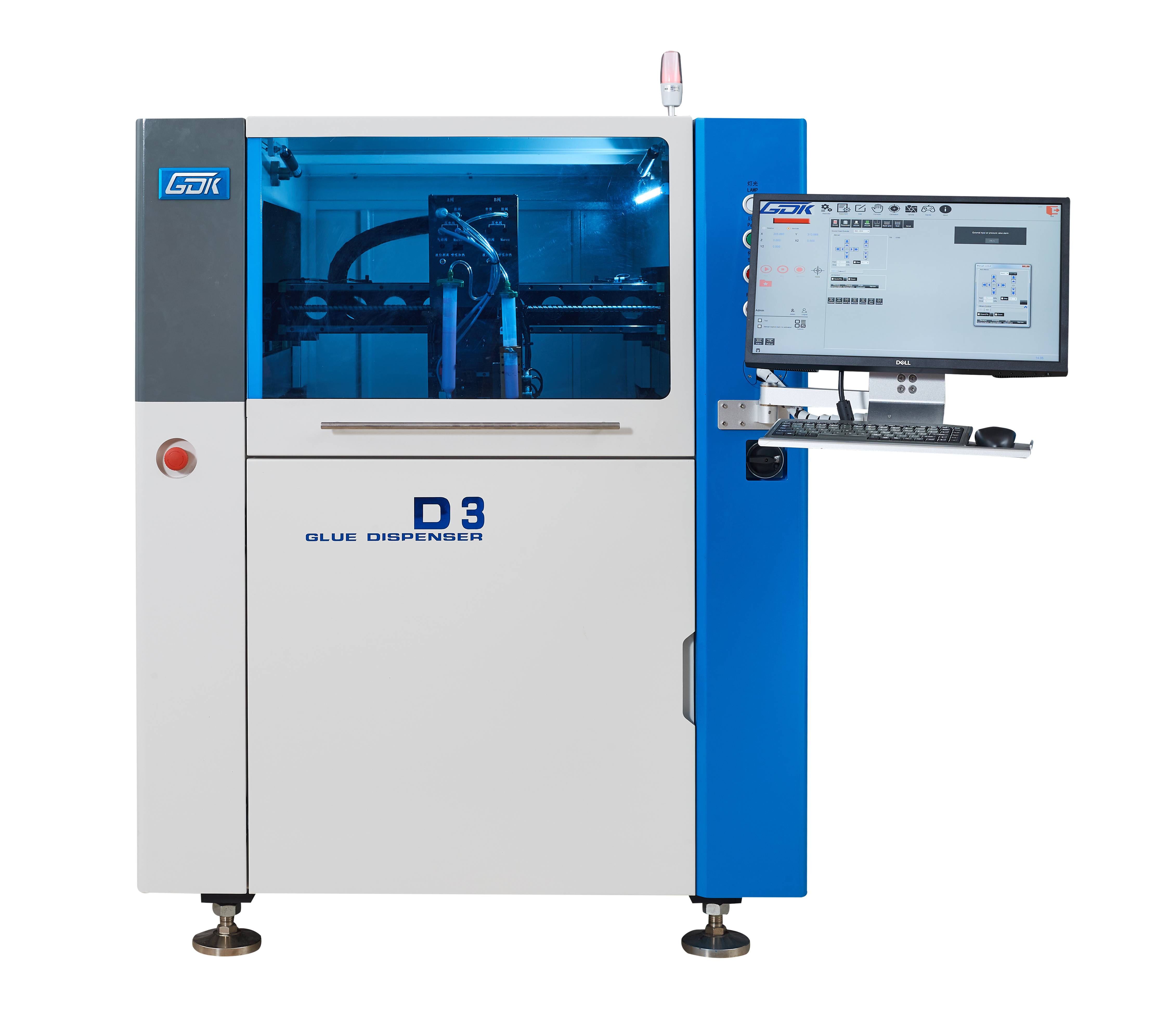

LED透镜，LENS，TV背光灯条，全自动高速点胶机。 高速表面贴装点胶，边缘封装，表面封装，点UV胶， 环氧胶 红胶，底部填充等工艺。 LED透镜，LENS，TV背光灯条，全自动高速点胶机。高速表面贴装点胶，边缘封装，表面封装，点UV胶，环氧胶 红胶，底部填充等工艺。

Normal07.8 磅02falsefalsefalseEN-USZH-CNX-NONE/* Style Definitions */table.MsoNormalTable{mso-style-name:普通表格;mso-tstyle-rowband-size:0;mso-tstyle-colband-size:0;mso-style-noshow:yes;mso-style-priority:99;mso-style-qformat:yes;mso-style-parent:"";mso-padding-alt:0cm 5.4pt 0cm 5.4pt;mso-para-margin:0cm;mso-para-margin-bottom:.0001pt;mso-pagination:widow-orphan;font-size:10.0pt;font-family:"Calibri","sans-serif";mso-ascii-font-family:Calibri;mso-ascii-theme-font:minor-latin;mso-fareast-font-family:宋体;mso-fareast-theme-font:minor-fareast;mso-hansi-font-family:Calibri;mso-hansi-theme-font:minor-latin;mso-bidi-font-family:"Times New Roman";mso-bidi-theme-font:minor-bidi;} table.MsoTableGrid{mso-style-name:网格型;mso-tstyle-rowband-size:0;mso-tstyle-colband-size:0;mso-style-unhide:no;border:solid windowtext 1.0pt;mso-border-alt:solid windowtext .5pt;mso-padding-alt:0cm 5.4pt 0cm 5.4pt;mso-border-insideh:.5pt solid windowtext;mso-border-insidev:.5pt solid windowtext;mso-para-margin:0cm;mso-para-margin-bottom:.0001pt;text-align:justify;text-justify:inter-ideograph;mso-pagination:none;font-size:10.0pt;font-family:"Times New Roman","serif";}Normal07.8 磅02falsefalsefalseEN-USZH-CNX-NONEMicrosoftInternetExplorer4/* Style Definitions */table.MsoNormalTable{mso-style-name:普通表格;mso-tstyle-rowband-size:0;mso-tstyle-colband-size:0;mso-style-noshow:yes;mso-style-priority:99;mso-style-qformat:yes;mso-style-parent:"";mso-padding-alt:0cm 5.4pt 0cm 5.4pt;mso-para-margin:0cm;mso-para-margin-bottom:.0001pt;mso-pagination:widow-orphan;font-size:10.0pt;font-family:"Calibri","sans-serif";mso-ascii-font-family:Calibri;mso-ascii-theme-font:minor-latin;mso-fareast-font-family:宋体;mso-fareast-theme-font:minor-fareast;mso-hansi-font-family:Calibri;mso-hansi-theme-font:minor-latin;mso-bidi-font-family:"Times New Roman";mso-bidi-theme-font:minor-bidi;}运动激光指引维修站（在线型）类别项目规格参数激光引导系统激光器引导激光PCB定位自动PCB定位 PCB尺寸50mmx50mm~460mmx400mmPCB厚度0.5~6mm零件高度TOP30mm，BOT60mm（特殊要求可定制）运动控制系统驱动设备采用步进电机同步带模组，引导激光在X和Y轴方向移动定位精度0.1mm移动速度1000mm/s（Max）软件系统操作系统Windows 10中文专业版64位 数据检索支持条形码信息精确搜索特点读取AOI检测信息，获取每个点的精准坐标，以红色激光指引的方式指示每个不良点的位置，便于操作人员维修控制系统电脑主机CPU:I5-2400内存:4G 硬盘:1T显示输出DELLP2214Hb键盘鼠标罗技鼠标键盘套装扫码枪（选配）设备参数功率要求AC220V±10%,50/60HZ,300W压缩空气要求4~6Kg/cm2操作系统Windows 10中文专业版64位外观尺寸L（960mm）x W（980mm）xH（1700mm）不含三色灯，显示器和键盘机器重量约300KG环境温度4～40℃相对湿度25～80%RH4 通讯方式标准SMEMA接口

Normal07.8 磅02falsefalsefalseEN-USZH-CNX-NONE/* Style Definitions */table.MsoNormalTable{mso-style-name:普通表格;mso-tstyle-rowband-size:0;mso-tstyle-colband-size:0;mso-style-noshow:yes;mso-style-priority:99;mso-style-qformat:yes;mso-style-parent:"";mso-padding-alt:0cm 5.4pt 0cm 5.4pt;mso-para-margin:0cm;mso-para-margin-bottom:.0001pt;mso-pagination:widow-orphan;font-size:10.0pt;font-family:"Calibri","sans-serif";mso-ascii-font-family:Calibri;mso-ascii-theme-font:minor-latin;mso-hansi-font-family:Calibri;mso-hansi-theme-font:minor-latin;}Normal07.8 磅02falsefalsefalseEN-USZH-CNX-NONE/* Style Definitions */table.MsoNormalTable{mso-style-name:普通表格;mso-tstyle-rowband-size:0;mso-tstyle-colband-size:0;mso-style-noshow:yes;mso-style-priority:99;mso-style-qformat:yes;mso-style-parent:"";mso-padding-alt:0cm 5.4pt 0cm 5.4pt;mso-para-margin:0cm;mso-para-margin-bottom:.0001pt;mso-pagination:widow-orphan;font-size:10.0pt;font-family:"Calibri","sans-serif";mso-ascii-font-family:Calibri;mso-ascii-theme-font:minor-latin;mso-hansi-font-family:Calibri;mso-hansi-theme-font:minor-latin;}机器特性高清彩色全局曝光数字相机速度提升30% 高景深远心镜头，可测高元件侧面焊点 支持smt炉前，炉后以及dip工位的检测 底部相机镜头拍照取像，无需翻板 CAD数据导入，自动链接元件库，自动抽色 真正的不停机离线编程以及程序更新 MES数据对接，实现智能化工厂 支持多线体集中管理与远程服务设备型号A-DF项目技术参数与规格PCB参数 最大板尺寸 (X x Y)510mm x 460mm最小板尺寸 (Y x X)50mm x 50mmPCB厚度0.6mm~6mm板边缘间隙3mm最大底部间隙50mm最大顶部间隙35mm传送速度1500mm/秒(Max) 距地面的传送高度900±30mm传送轨道方向左 – 右、右 – 左、左 – 左、右 – 右 （程式设定）传输方式一段式轨道 PCB夹持方法边缘锁定基板夹紧影像参数 相机GigE Vision(千兆网接口)、像素：2448x2048（500万）影像视域 (FOV)51mm x 38mm 分辨率20μm照明系统多角度环状LED光源性能参数 检查的项目缺件、错位、翘脚、虚焊、偏移、极反、立碑、桥接、少锡、引脚浮高、引脚弯曲等等设备 功率要求AC220V±10%,50/60HZ,1.8kVA压缩空气要求4~6Kg/cm2操作系统Windows 10中文专业版64位 外观尺寸L(1090mm)×W(1290mm)×H(1534mm)不含三色灯，显示器和键盘 机器重量约600kg环境温度4～40℃相对湿度25～80%RH4通讯方式标准SMEMA接口

高精度 多重软件分析法，多种应用模式，高精度运动系统高效率Normal07.8 磅02falsefalsefalseEN-USZH-CNX-NONE/* Style Definitions */table.MsoNormalTable{mso-style-name:普通表格;mso-tstyle-rowband-size:0;mso-tstyle-colband-size:0;mso-style-noshow:yes;mso-style-priority:99;mso-style-qformat:yes;mso-style-parent:"";mso-padding-alt:0cm 5.4pt 0cm 5.4pt;mso-para-margin:0cm;mso-para-margin-bottom:.0001pt;mso-pagination:widow-orphan;font-size:10.0pt;font-family:"Calibri","sans-serif";mso-ascii-font-family:Calibri;mso-ascii-theme-font:minor-latin;mso-hansi-font-family:Calibri;mso-hansi-theme-font:minor-latin;}一台维修工作站确认多台在线机的检测数据，实现全自动化制程管控Normal07.8 磅02falsefalsefalseEN-USZH-CNX-NONE/* Style Definitions */table.MsoNormalTable{mso-style-name:普通表格;mso-tstyle-rowband-size:0;mso-tstyle-colband-size:0;mso-style-noshow:yes;mso-style-priority:99;mso-style-qformat:yes;mso-style-parent:"";mso-padding-alt:0cm 5.4pt 0cm 5.4pt;mso-para-margin:0cm;mso-para-margin-bottom:.0001pt;mso-pagination:widow-orphan;font-size:10.0pt;font-family:"Calibri","sans-serif";mso-ascii-font-family:Calibri;mso-ascii-theme-font:minor-latin;mso-hansi-font-family:Calibri;mso-hansi-theme-font:minor-latin;}设备型号ALEALE-D（双轨）项目技术参数与规格PCB参数 最大板尺寸 (X x Y)510mm x 460mm双轨道传送：510mm x 330mm单轨道传送：510mm x 600mm最小板尺寸 (Y x X)50mm x 50mm50mm x 50mmPCB厚度0.6mm~6mm板边缘间隙上方：3 mm 下方：3mm（运输皮带与PCB/治具接触宽度）最大底部间隙50mm最大顶部间隙35mm传送速度1500mm/秒(Max) 距地面的传送高度900±30mm传送轨道方向左 – 右、右 – 左、左 – 左、右 – 右 （程式设定）传输方式一段式轨道 PCB夹持方法边缘锁定基板夹紧影像参数 相机GigE Vision(千兆网接口)、像素：2448x2048（500万）影像视域 (FOV)36mm x 30mm分辨率15μm照明系统多角度环状LED光源性能参数 检查的项目缺件、错位、翘脚、虚焊、偏移、极反、立碑、桥接、少锡、引脚浮高、引脚弯曲等等设备 功率要求AC220V±10%,50/60HZ,1.8kVA压缩空气要求4~6Kg/cm2操作系统Windows 10中文专业版64位 外观尺寸L(1090mm)×W(1290mm)×H(1534mm)不含三色灯，显示器和键盘 L(1090mm)×W(1500mm)×H(1534mm)不含三色灯，显示器和键盘 机器重量约750kg约850kg环境温度4～40℃相对湿度25～80%RH4通讯方式标准SMEMA接口
